基于 PC 的控制技术在楼宇自动化方面的竞争优势

近年来,人们对建筑智能化的要求日益提升,越来越注重节能、舒适度和良好的投资回报率。通过跨系统的整体楼宇自动化解决方案,如倍福基于 PC 的楼宇控制系统,可以实现建筑节能和可持续发展,让“绿色建筑”走进大众生活。从暖通空调到照明幕墙控制,从房间自动化、视听多媒体到云端通讯,针对行业领域的所有功能都被整合到同一个平台上。这可以为楼宇自动化价值创造链中的所有相关方都带来好处:建筑师享有很高的创作自由,以及工作效率;设计师师可以提高设计可靠性,同时降低复杂性;系统集成商可以简化工程工作,提高工艺可靠性;运营商可以大幅降低他们的运营成本,减少维护工作量;投资商可以获得更高的投资保障。

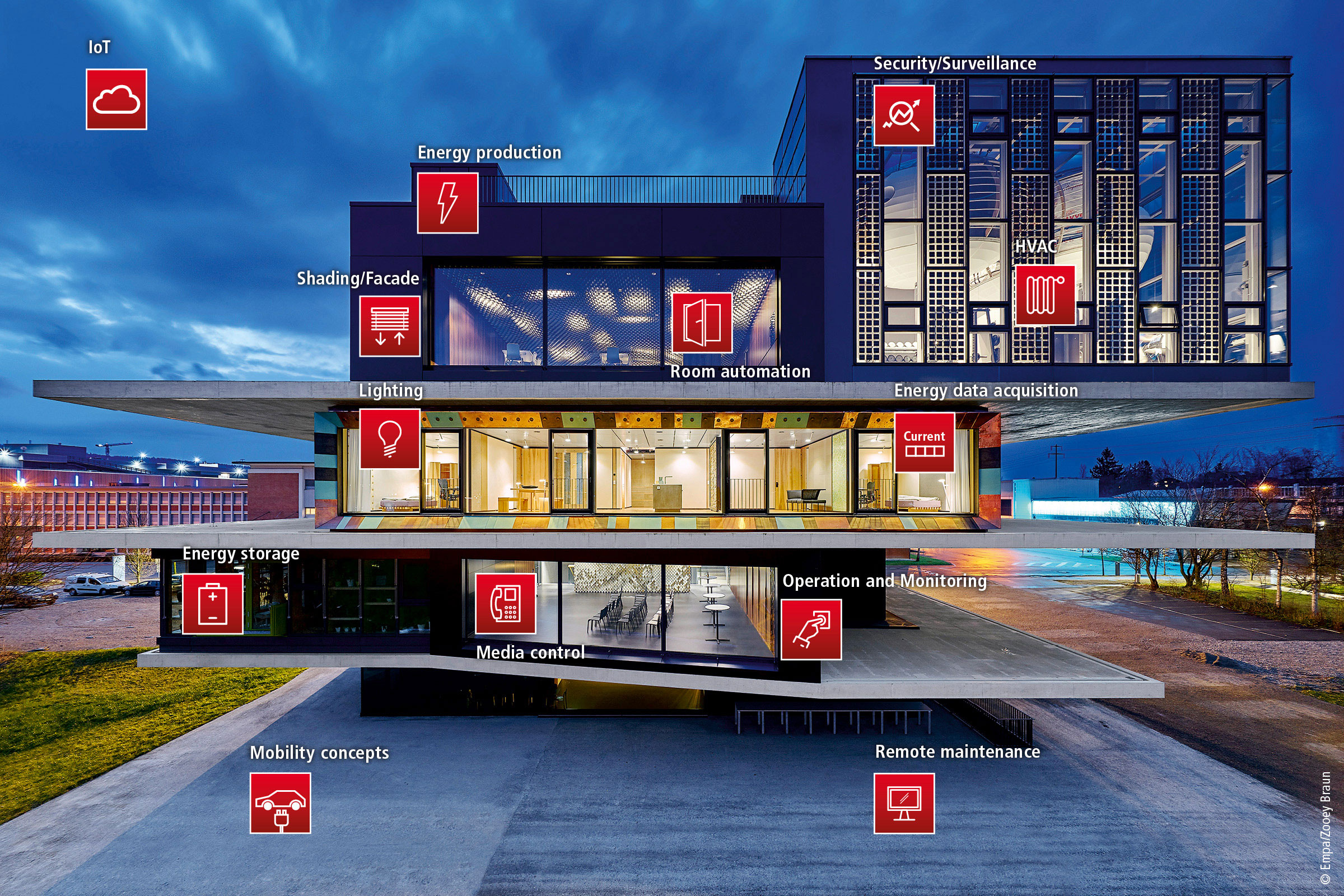

一目了然:基于 PC 的控制技术在楼宇自动化领域的优势显著

©Empa/Zooey Braun
©Empa/Zooey Braun

基于 PC 的控制技术:适用于所有楼宇自动化系统的通用控制平台

暖通空调(HVAC

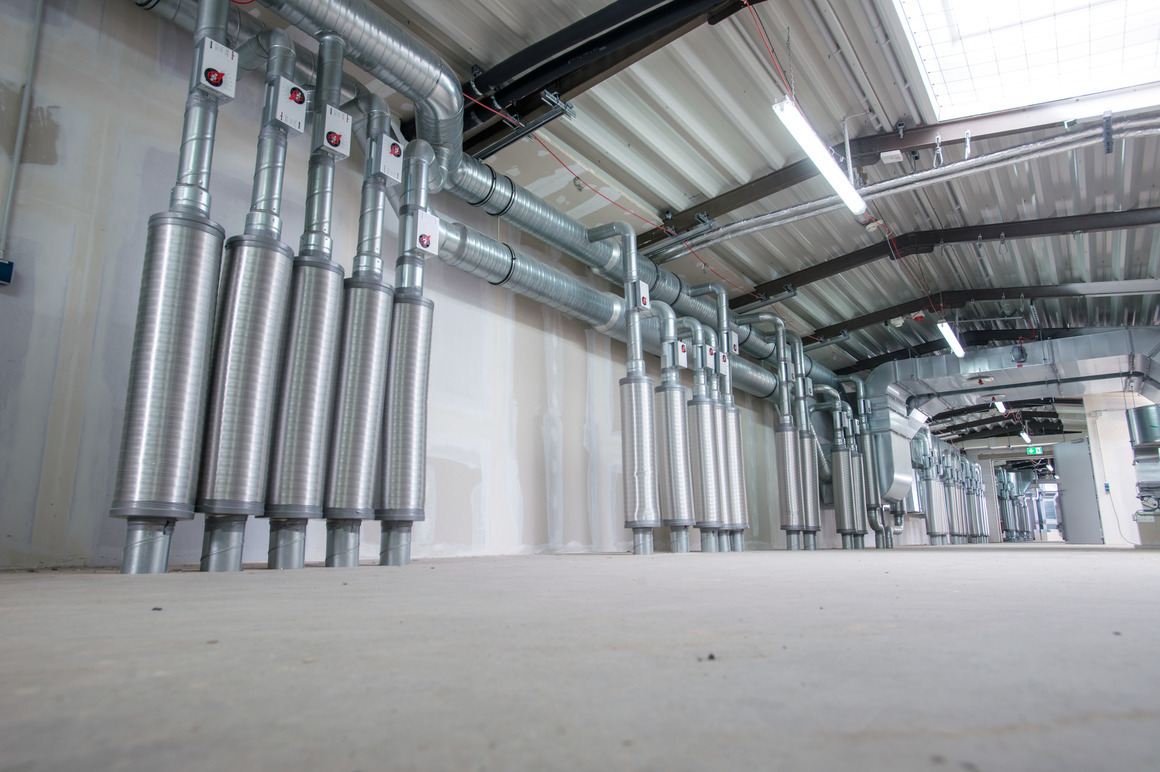

TwinCAT 3 TF8040 软件库可以为楼宇自动化提供包括暖通空调控制等功能块在内的软件包。这样可以帮助系统集成商显著简化暖通空调技术的实施工作。诸如夏季夜间制冷、夏季补偿、备份操作、日程安排等功能可作为现成的软件模块提供。暖通空调软件模块可以根据入住情况进行控制,可以进一步挖掘节能潜力。

房间自动化
房间自动化中的照明、遮阳、窗户控制、供暖、通风及空调等功能可以相互结合使用,实现各方面的智能控制。这样不仅能够减少物理数据点的数量,减少潜在错误,同时还能够降低能耗。自动化遮阳功能和通过日光进行照明控制的解决方案的节能降耗效果显著。倍福性能强大的控制系统能够将百叶窗控制与照明控制整合于一体,从而将自然光也用作照明控制的一部分。它还可以通过 KNX/EIB、Modbus 和 EnOcean 轻松集成传统房间控制单元。

多媒体技术

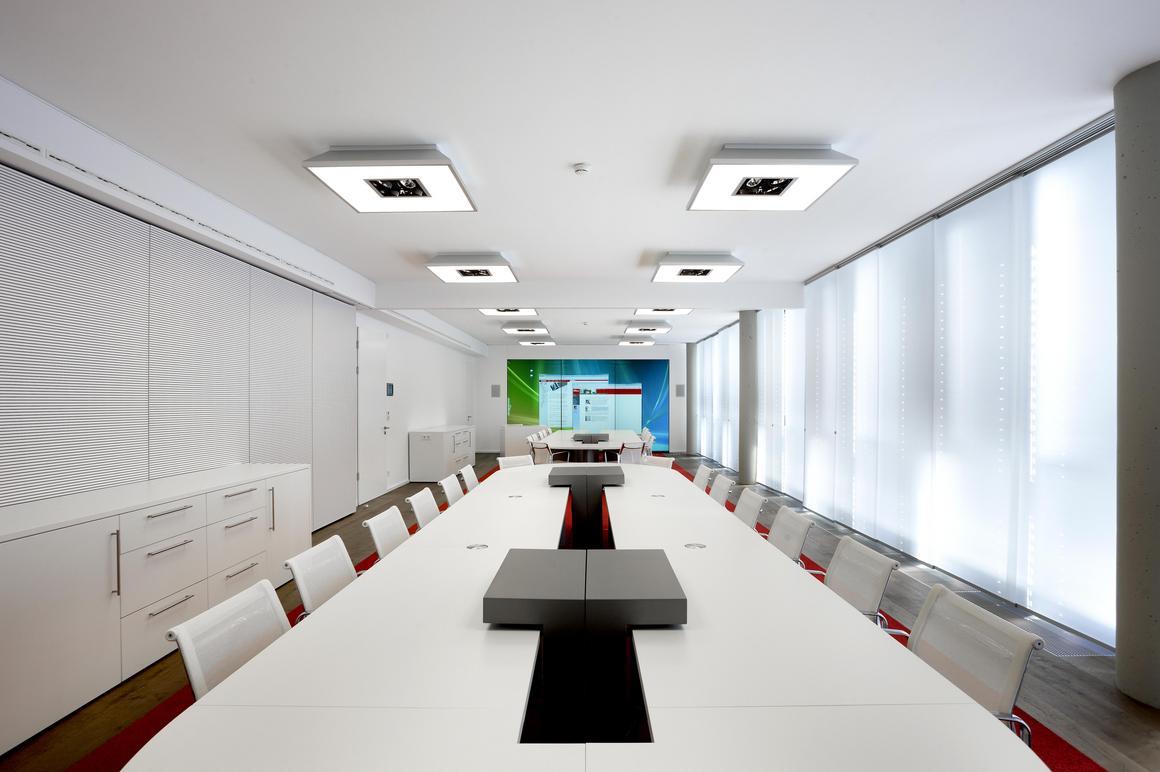

由于倍福的自动化平台支持多媒体和楼宇技术用到的常用协议和接口,因此它能够控制该行业应用到的所有设备和系统。此外,视听多媒体技术与楼宇自动化技术的整合为开辟了新的应用可能,例如,轻松控制和操作会议室中的多媒体设备。当然,也可以通过同一个系统监控视听设备状态。

操作及监控

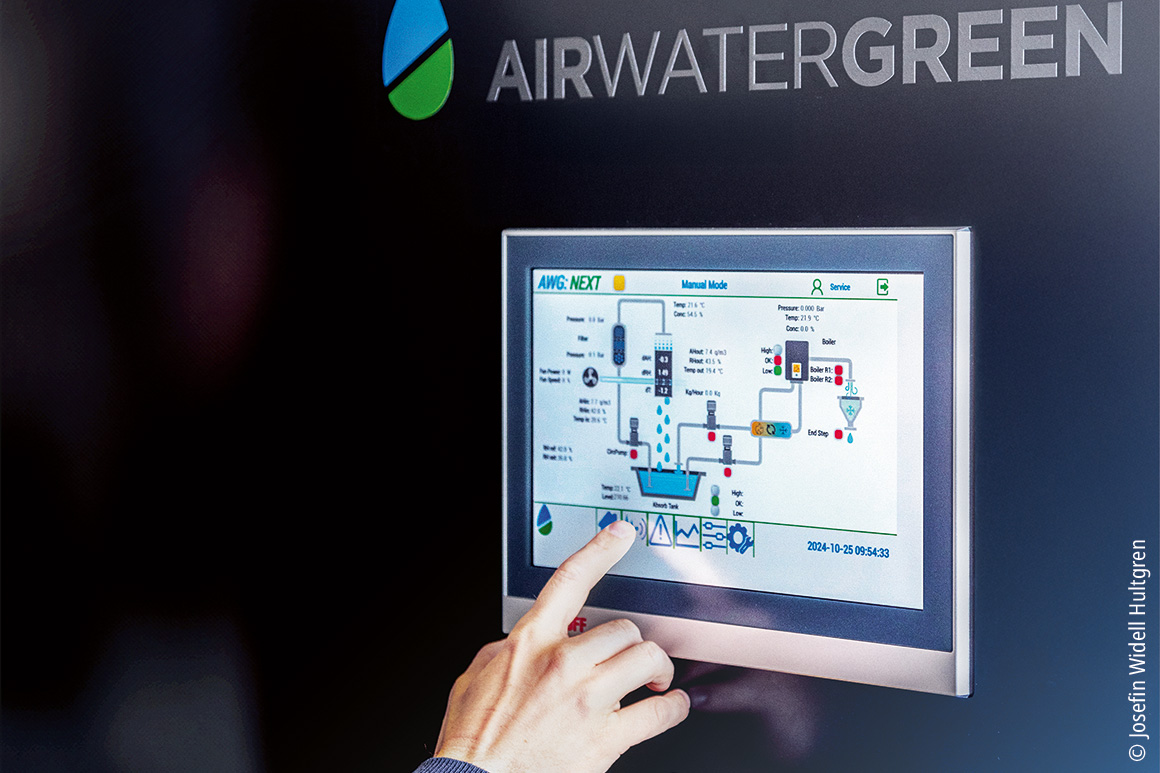

由于建筑类型以及功能不同,客户对远程操作和维护、能源和能耗数据采集、空气处理监控和供给的具体要求也不同。TwinCAT HMI 软件非常适合用于实现楼宇控制和监控系统中所有数据的可视化。可视化既可以在本地面板型 PC 上进行,也可以在与工业 PC 或嵌入式控制器连接的控制面板上进行。然而,任何支持 HTML5 的浏览器,如智能手机和平板电脑中的浏览器,都可以用来打开 TwinCAT HMI 可视化界面。TwinCAT IoT 软件功能可以将建筑物连接到公有云或私有云服务供应商的云端。TwinCAT IoT 功能支持 MQTT、AMQP 或 OPC UA 等通讯协议,可以实现与云服务之间简单、安全的通讯。TwinCAT IoT Data Agent 可用于通过云服务配置倍福控制器。TwinCAT IoT Data Agent 不需要编程,只需一个简单的拖放工具即可建立所选控制变量和云端之间的连接。TwinCAT Data Agent 支持 OPC UA,因此也可用于为云端配置第三方设备。TwinCAT IoT 功能(TF6710)可以快速简单地将所有数据点和测量值连接到云端;TwinCAT Analytics 可以一键生成图表。

楼宇自动化和控制系统(BAC)、楼宇技术管理(TBM)
楼宇自动化和控制系统(BAC)、楼宇技术管理(TBM)

倍福楼宇自动化系统符合能效等级 A

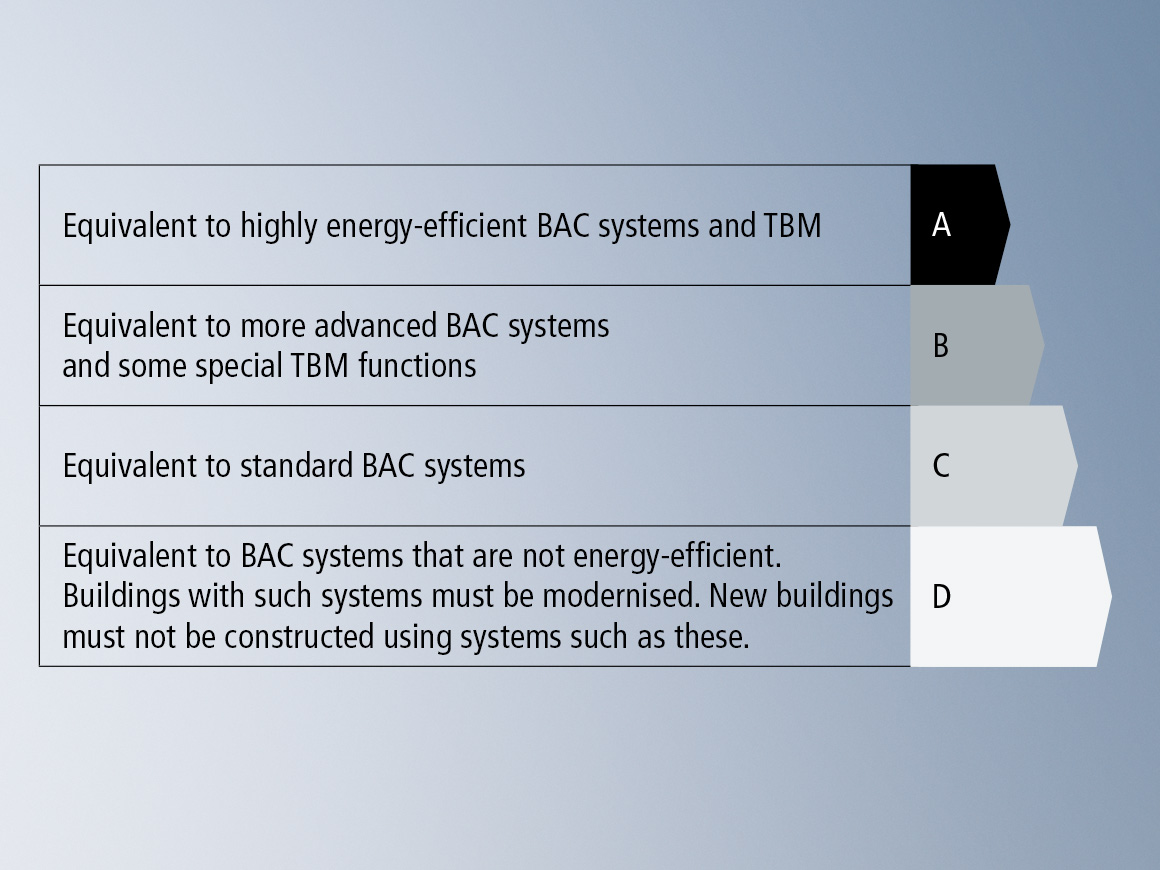

欧洲规范 EN 15232 统一了楼宇自动化和楼宇能效管理。它包括一份列表,列出了会影响楼宇能效的所有楼宇自动化功能。此外,EN 15232 标准还规定了楼宇自动化控制系统对建筑能效影响的方法。基本原则:自动化程度越高,节能效果越显著。通过倍福基于 PC 的控制解决方案和 TwinCAT 3 Building Automation 软件包中经过优化的功能,就可以实现 DIN EN 15232 标准中的能效等级 A, 从而实现绿色建筑理念;运营商能够获得 ISO 50001 能源管理体系认证,并可通过记录所有的能耗数据来免除能耗公摊费用。

总线端子模块;模块化 I/O 系统
总线端子模块;模块化 I/O 系统

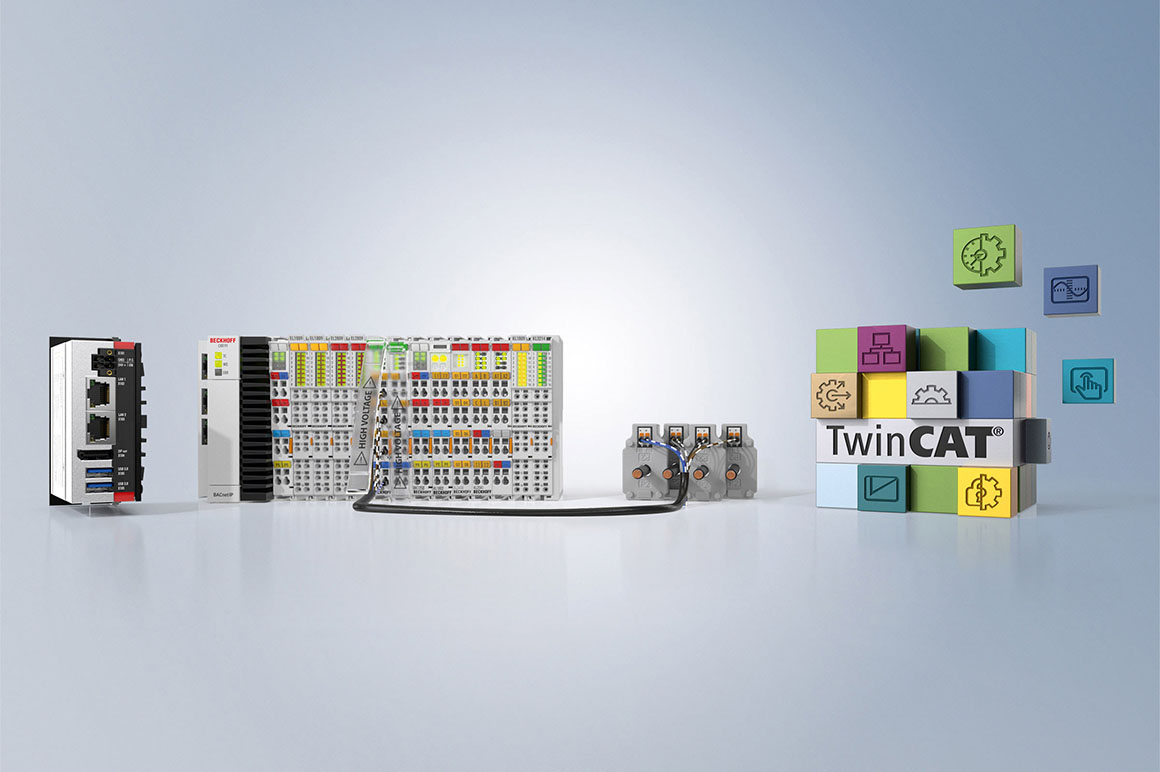

高可扩展性:倍福控制平台
高可扩展性:倍福控制平台

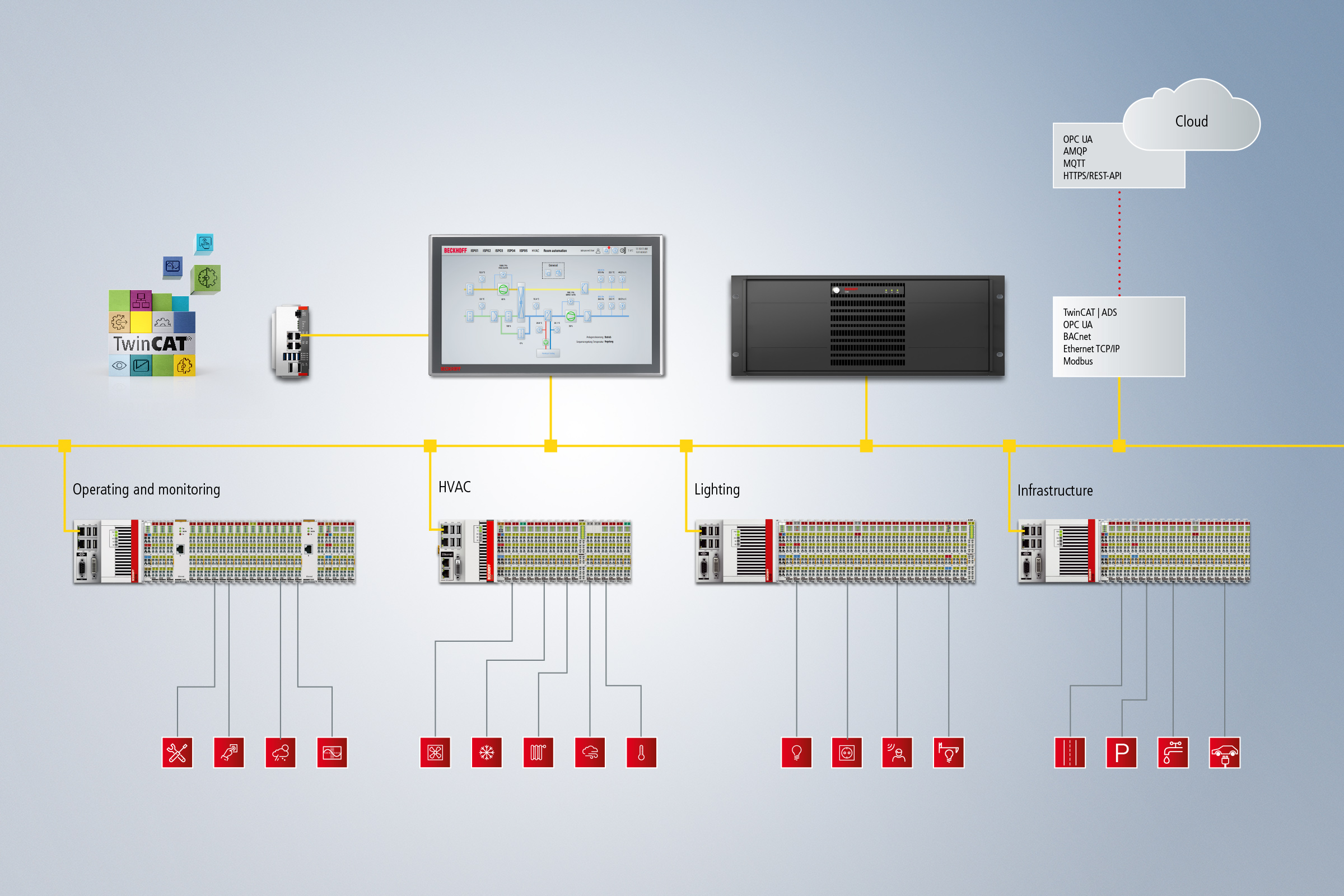

倍福可为楼宇自动化领域的每一个应用提供理想的控制解决方案

通过由可扩展的模块化软硬件组件组成的综合套件,倍福够根据楼宇自动化中每项任务的具体需求,在性能、成本和可用安装空间方面精确进行定制,配置合适的控制解决方案。从功能强大的管理和控制层工业 PC 到自动化级的嵌入式控制器,以及用于室内自动化的总线端子模块控制器,用户可以从这些满足不同性能等级需求控制器中进行选择:从 16 位 CPU 到 12 核 2.1 GHz 的 x86 CPU。

用于连接数据点的倍福总线端子模块系统拥有 1000 个不同的 I/O 端子模块,支持楼宇自动化领域中所有常用的传感器和执行器,以及现场总线系统。系统具有精确的可扩展性,可以根据具体的项目要求插入所需的输入或输出。高组装密度(宽度仅为 12 毫米的 16 位 I/O)可以大幅减少空间需求,便于日后升级。总线端子模块系统是一个全球的自动化标准,适用于众多的应用程序。这样可以确保高可用性和投资安全。

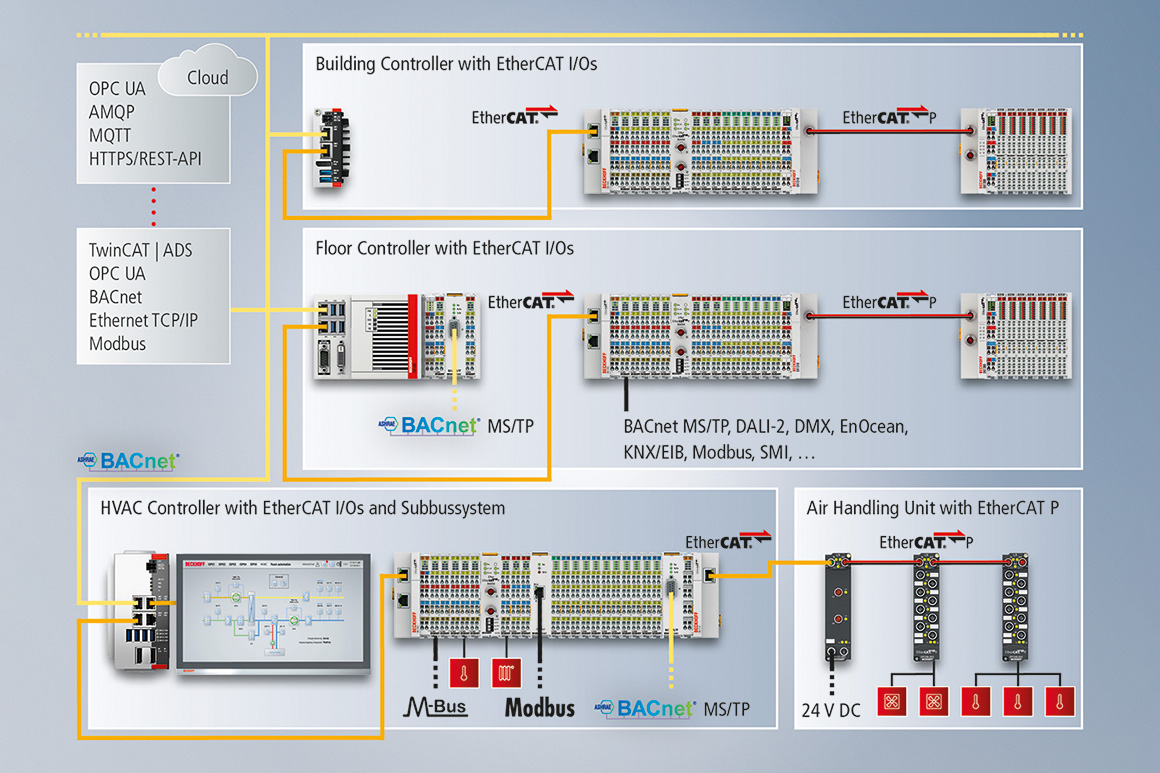

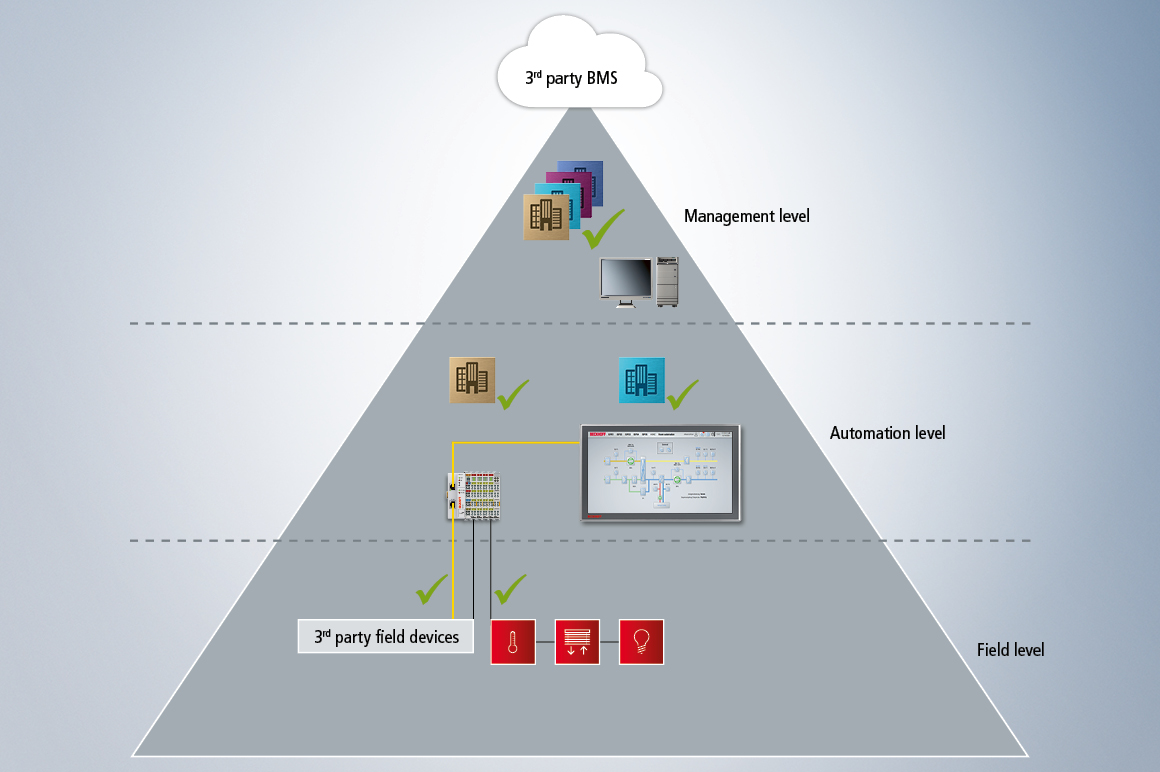

各种接口可以将所有楼宇控制功能整合到一个系统中
各种接口可以将所有楼宇控制功能整合到一个系统中

倍福支持现场层的开放式通讯

基于 PC 的自动化平台功能强大,能够完成控制、数据处理、连接、可视化、远程维护以及云端连接等任务。由于硬件和软件都采用开放式接口,因此它非常适合用于集中以及分布式控制楼宇中用到的所有技术系统:从暖通空调控制到房间自动化;从多媒体控制到操作和监控。控制既可以在本地完成,也可以在云端完成。除了集成楼宇自动化领域的标准化通讯协议之外,系统集成商还可以配备常用的接口来连接视听多媒体系统。在项目规划阶段也可以集成 TwinCAT Database Server(TF6420)以连接楼宇自动化系统与标准数据库。若与 TwinCAT IoT 功能组件(TF6710)结合使用,还可以在云端存储和监控数据。

应用

PC-based control for building automation in office buildings and educational institutions.

办公大楼和教育机构

基于 PC 的楼宇自动化控制解决方案在办公大楼及教育机构中的应用

PC-based control for building automation in hotels and cruise ships.

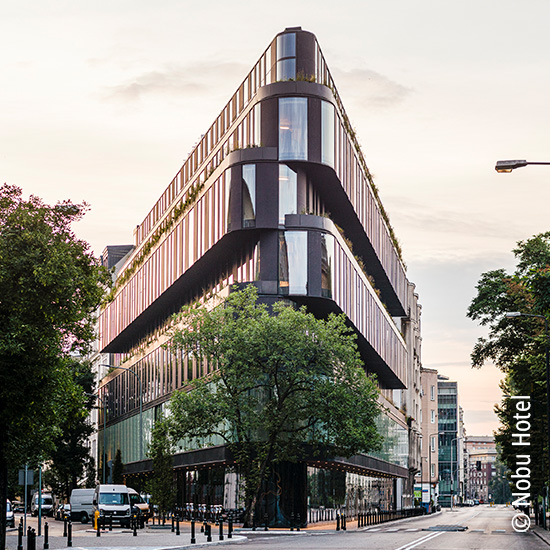

酒店、邮轮和舞台

楼宇自动化控制解决方案在酒店、邮轮和舞台控制中的应用

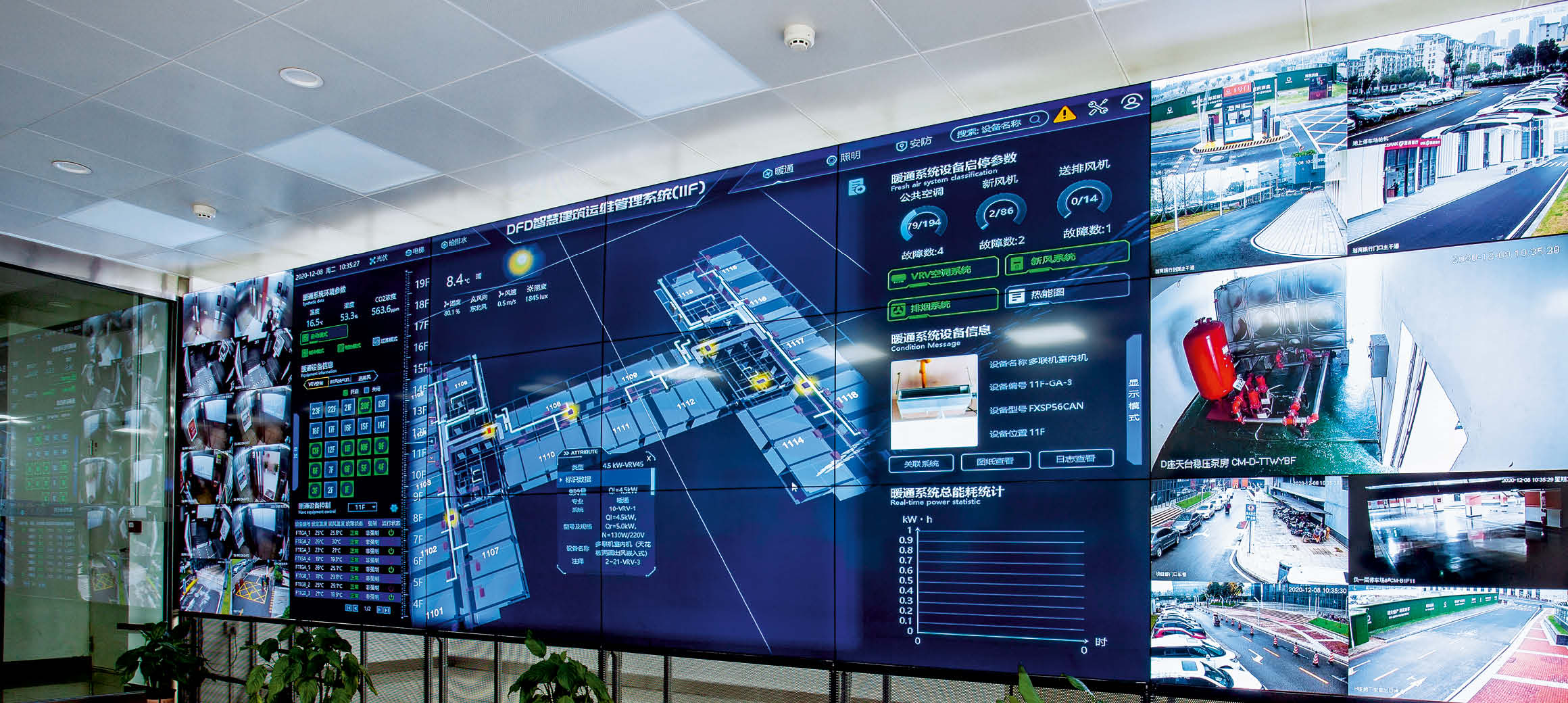

PC-based control for building automation in commercial and industrial buildings.

商业建筑和工业建筑

基于 PC 的楼宇自动化控制解决方案在商业建筑和工业建筑中的应用

基础设施

基于 PC 的楼宇自动化控制解决方案在基础设施中的应用

系统

PC-based control for heating, ventilation and air conditioning

暖通空调

基于 PC 的控制技术在暖通空调系统中的应用

PC-based control for room automation

房间自动化

基于 PC 的控制技术房间自动化中的应用

PC-based control for media technology

多媒体技术

基于 PC 的控制技术在多媒体技术领域的应用

PC-based control for operating and monitoring

操作和监控

基于 PC 的控制技术在操作及监控中的应用

倍福针对楼宇自动化的技术亮点

从暖通空调到房间自动化、多媒体技术、操作和监控等所有系统的智能联网,使基于 PC 的控制技术成为实施节能建筑的理想控制平台。
从暖通空调到房间自动化、多媒体技术、操作和监控等所有系统的智能联网,使基于 PC 的控制技术成为实施节能建筑的理想控制平台。

基于 PC 的控制技术原理

自 1980 年以来,倍福基于 PC 的控制技术已经在全球各个行业领域得到广泛应用,比如设备控制器、风力发电机组控制系统、楼宇自动化以及视听多媒体控制解决方案。40 年前 PC 控制技术还并非主流,却很快发展成为自动化行业标准。倍福始终坚持基于 PC 的控制理念,不断开发出具有创新意义的产品,诸如模块化总线端子系统、EtherCAT 高速现场总线或嵌入式控制器等产品都是自动化技术领域中的里程碑。倍福控制解决方案具有模块化、可扩展性以及对其它系统开放的特点,因此具有很强的通用性。基于 PC 的控制平台可以自动实现所有功能:从暖通空调到照明、遮阳和百叶窗控制等房间自动化,从远程维护和能耗数据采集到操作和监控。倍福提供的各种硬件和软件套件可用于实现单个功能以及整个系统功能。安装有 TwinCAT 自动化软件的坚固耐用的工业 PC 或嵌入式控制器构成控制系统的核心,并集成有 PLC、可视化、运动控制、安全技术和测量技术。倍福 I/O 系统负责记录所有传感器和执行器数据:从日光照明到幕墙控制,从暖通空调控制到灯光、音响和投影控制。现场总线系统 EtherCAT 又具有实时通讯速度。倍福的自动化平台支持多媒体和楼宇技术用到的常用协议和接口,因此它能够控制该行业应用到的所有设备和系统。由于系统具有良好的模块化性,如果想要扩展功能,只需将一个新的 I/O 信号集成到端子模块网段即可。TwinCAT 统一软件平台可以用于编程和配置各个系统及其功能。TwinCAT 中有各种软件模块可用于诊断功能和配置,从而显著简化开发设计工作。

基于 PC 的控制技术可为您带来巨大优势:

  • 经济高效:从投资、实施到应用
  • 可持续发展:用今天的技术满足未来的需求
  • 联网简单:所有信息都由同一个平台提供
  • 灵活性高:快速响应用户的个性化需求,即使在使用中
  • 通用性强:通过使用开放式标准

倍福可为用户提供支持约 100 种信号类型的 EtherCAT I/O 端子模块产品系列。
倍福可为用户提供支持约 100 种信号类型的 EtherCAT I/O 端子模块产品系列。

EtherCAT I/O 端子模块可自动实现楼宇自动化技术中的所有功能

倍福于 1995 年推出总线端子模块,随后总线端子模块成为自动化技术中最为重要的技术标准之一。随后,在 2003 年,倍福又开发出了 EtherCAT 高速通讯系统。倍福推出的这款开放式系统仅仅几年时间就成为全球自动化标准。倍福可为用户提供覆盖约 100 种信号类型的多款 EtherCAT I/O 端子模块产品系列,它们在性能上非常适合用于实现楼宇技术应用中的各项功能的自动化。总线端子模块可以将 KNX/EIB、DALI-2、DMX、M-Bus、BACnet MSTP 等各种楼宇总线系统简单的集成到控制系统中。这样可确保倍福新旧产品与广泛使用的系统之间的兼容性和连续性,为您现有和未来的投资提供有力保障。

与总线端子模块不同的是,现场总线信号是在总线耦合器内部实现转换,然后传递给内置的、独立于现场总线的端子模块,而直达各个 EtherCAT 端子模块的 EtherCAT 协议则完全保持不变。EtherCAT I/O 可以将 DMX 和 SMPTE-Timecode 集成到控制系统中。EtherCAT 端子模块可适用于几乎所有楼宇自动化应用。

倍福 I/O 系统拥有 1000 多种总线端子模块,是市场上门类最齐全的 I/O 系统之一。这些组件让用户可以在每个工作站不受限制地对混合型信号进行配置。这表示,单个的分布式输入/输出节点可以方便地映射所需的信号。
倍福 I/O 系统拥有 1000 多种总线端子模块,是市场上门类最齐全的 I/O 系统之一。这些组件让用户可以在每个工作站不受限制地对混合型信号进行配置。这表示,单个的分布式输入/输出节点可以方便地映射所需的信号。

用于实现自动化的通用基本功能模块

通常,I/O 信号通过分布式接线方式传输至现场总线设备,或通过集中接线方式传输给控制器。而从市场上采购到的来自不同厂家的现场总线设备一般都具有固定的输入/输出配置和设计,因此往往需要安装带有类似功能的一整套设备。这种复杂的信号采集方法一方面会增加材料、安装、设计和文挡制作等方面的成本,并且在后期改造或系统扩展方面也会增加投入。此外,还会给库存管理人员以及维修人员增加不必要的工作。

倍福总线端子模块是一种独立于现场总线的开放式 I/O 系统,由电子端子模块组成。电子端子排的核心是带现场总线接口的总线耦合器。总线耦合器适用于所有主流总线系统。采用主站端子模块,可以用总线端子模块的形式实现现场总线功能。这对于在上位系统中集成了子系统的总线系统来说非常有益。这也就意味着子系统及上位总线接口仅需一个系统接口。主站端子模块可用于下列楼宇控制总线系统:BACnet MSTP、KNX/EIB、LON、DALI/DALI-2、DMX、MP-bus、M-bus、SMI、EnOcean、Modbus 等。

倍福针对楼宇自动化的产品亮点

倍福的 TwinCAT 3 Building Automation 套件专为楼宇自动化应用设计,由硬件和软件组件构成,具有很大的灵活性,应用范围广泛。所有组件可以互相协作,让系统集成商能够一致、高效、低成本地设计开发所有功能:从 PLC 到集成通讯协议,再到创建系统可视化界面。
倍福的 TwinCAT 3 Building Automation 套件专为楼宇自动化应用设计,由硬件和软件组件构成,具有很大的灵活性,应用范围广泛。所有组件可以互相协作,让系统集成商能够一致、高效、低成本地设计开发所有功能:从 PLC 到集成通讯协议,再到创建系统可视化界面。

TwinCAT 3 Building Automation:针对楼宇自动化的综合软件包

倍福开发了大量的软件工具、软件库和应用模板的工具包,以便能够尽可能高效、轻松地实现楼宇自动化中的应用开发。基本工具是免费的 TwinCAT Engineering(TE1000)编程环境。它能够根据 IEC 61131-3 标准免费进行编程,帮助系统用户灵活实现各项自动化任务。

TC3 Building Automation 软件库(TF8040)中包含了所有楼宇自动化基本功能:从简单的逻辑模块和 PID 控制器到百叶窗横档与太阳位置关系的追踪。通过 TC3 Building Automation 软件库中的功能块,系统集成商可以使用各种即用型应用软件系列,即所谓的模板。它们都是成熟、接口齐全的程序块,从暖通空调技术使用的应用程序到遮阳及照明控制等房间自动化功能。它们可以简化系统集成商对系统的熟悉过程,确保系统性能维持在较高水平。这样既可以提高任务执行质量,又可以提高所创建程序的可重用性和可维护性。若要将倍福自动化工作站集成到管理和控制层,可以将通过 BACnet 和 OPC UA 进行的通讯直接集成到模板中。

系统操作和参数设置可以通过控制柜上的触摸屏在现场完成,也可以通过集成式 HTML5 Web 可视化系统远程操作。基于 Web 的 TwinCAT HMI(TF2000)可视化解决方案是实现调试、系统参数设置和维护的理想选择。TwinCAT HMI 支持楼宇自动化的所有基本操作和监控功能,如系统显示、报警和事件列表、调度和趋势图。

倍福的 TwinCAT BACnet 产品系列具有高可扩展性特点:从搭载 ARM 架构处理器的紧凑型 CX8191 嵌入式控制器(支持多达 750 个 BACnet 对象),到拥有各种显示屏尺寸的面板型 PC,再到 CX51xx 或 C60xx 系列工业 PC(可集中采集和处理数千个 BACnet 对象),这些设备都可以用作 BACnet 楼宇控制器(B-BC),没有任何限制。使用倍福的 EL6861 端子模块,系统可以通过 BACnet MS/TP(主站-从站/令牌传递)轻松安全地连接设备,并集成到 BACnet 网络中。
倍福的 TwinCAT BACnet 产品系列具有高可扩展性特点:从搭载 ARM 架构处理器的紧凑型 CX8191 嵌入式控制器(支持多达 750 个 BACnet 对象),到拥有各种显示屏尺寸的面板型 PC,再到 CX51xx 或 C60xx 系列工业 PC(可集中采集和处理数千个 BACnet 对象),这些设备都可以用作 BACnet 楼宇控制器(B-BC),没有任何限制。使用倍福的 EL6861 端子模块,系统可以通过 BACnet MS/TP(主站-从站/令牌传递)轻松安全地连接设备,并集成到 BACnet 网络中。

倍福 BACnet 解决方案:性能可扩展,功能多样化

确保楼宇自动化中使用的不同厂商设备之间互操作性的国际 BACnet 标准日益深入人心,并不断补充新的功能。TwinCAT BACnet 可以作为通用以太网协议,用于倍福所有基于 PC 的硬件平台,甚至能直接在现场层使用。CX8191CX9020CX51xx 系列 DIN 导轨安装式嵌入式控制器和 C60xx 系列工业 PC 以及拥有各种显示屏尺寸的面板型 PC 均通过了 BACnet 标准 ISO 16484-5 协议第 14 版的认证,并提供了一个在性能上可精确扩展的控制平台。根据 2017 年 BACnet AMEV 认证,AS-B 应用配置文件(扩展的 BACnet 功能)满足公共和民用建筑运营商对所支持的 BACnet 功能的严格要求。

由于 TwinCAT System Manager 中集成了 BACnet 协议,因此只需一个软件工具即可高效配置 I/O 总线端子模块和 BACnet 设备。BACnet 服务器和客户端可以由 PLC 以结构化编程的方式创建;BACnet 属性可以由 PLC 直接访问。这些功能还可以高效地实施可视化组件。另一个特点是动态创建 BACnet 对象,这样便于生成和配置日程表和图表对象。分布式时钟可以借助支持的客户端和主站功能同步,还可以通过集成的操作系统功能自动根据夏季和冬季时间进行调节。由于硬件状态监控已经集成到 BACnet/IP 中,它也可以提供给所有 BACnet/IP 应用程序,不会增加额外工作量。TwinCAT BACnet 中已经扩展了报警和事件服务功能、增加了“初始值”对象类型、改进了设备管理功能,以及提高了 BACnet 修订版 14 所提供的执行功能,可为用户带来更多优势。倍福解决方案完全由倍福自主开发,整合了倍福行业专家丰富的专业知识。

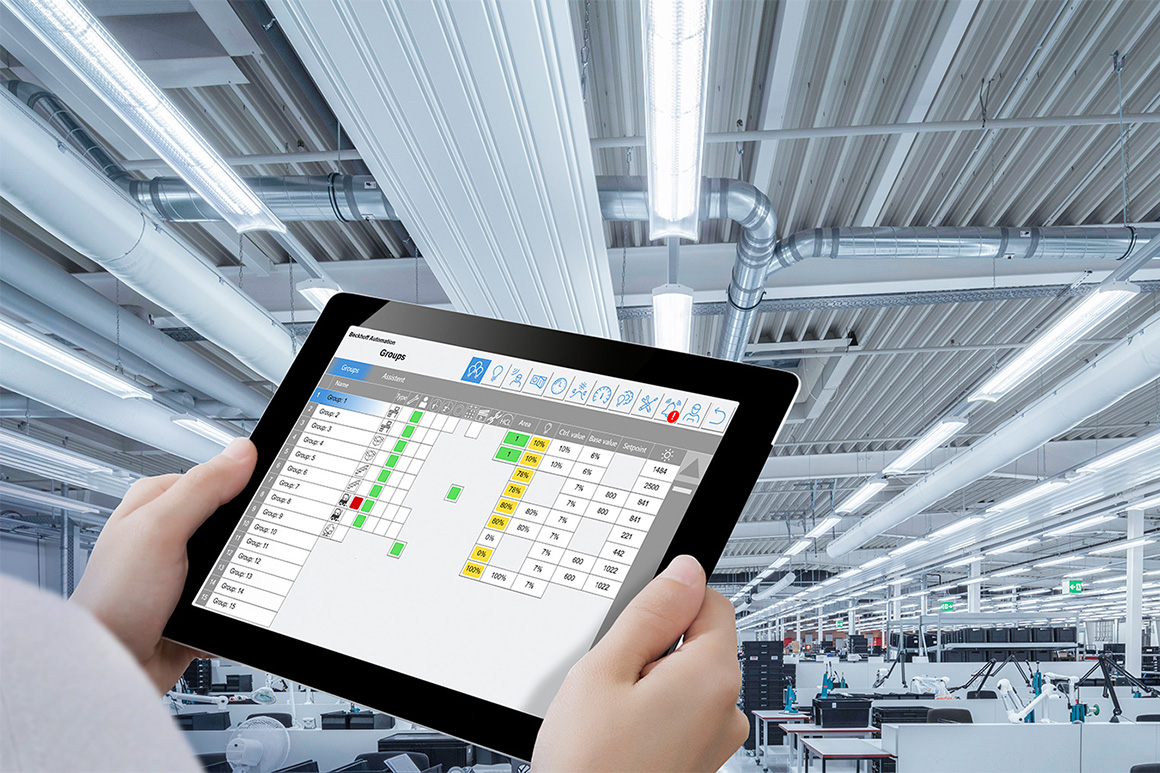

TwinCAT 3 照明解决方案可以使用 Excel 文件简单方便地进行配置,简化了从开发到维护等所有工作流程。系统中集成了所有典型的照明控制场景,对 DALI 总线的数量没有限制。可以在不中断运行的情况下快速进行功能切换、地址切换、系统扩展或进行 DALI 设备分组。此外,还可以依赖日光实现以人为本的照明理念。
TwinCAT 3 照明解决方案可以使用 Excel 文件简单方便地进行配置,简化了从开发到维护等所有工作流程。系统中集成了所有典型的照明控制场景,对 DALI 总线的数量没有限制。可以在不中断运行的情况下快速进行功能切换、地址切换、系统扩展或进行 DALI 设备分组。此外,还可以依赖日光实现以人为本的照明理念。

高效、易配置的 DALI-2 照明解决方案

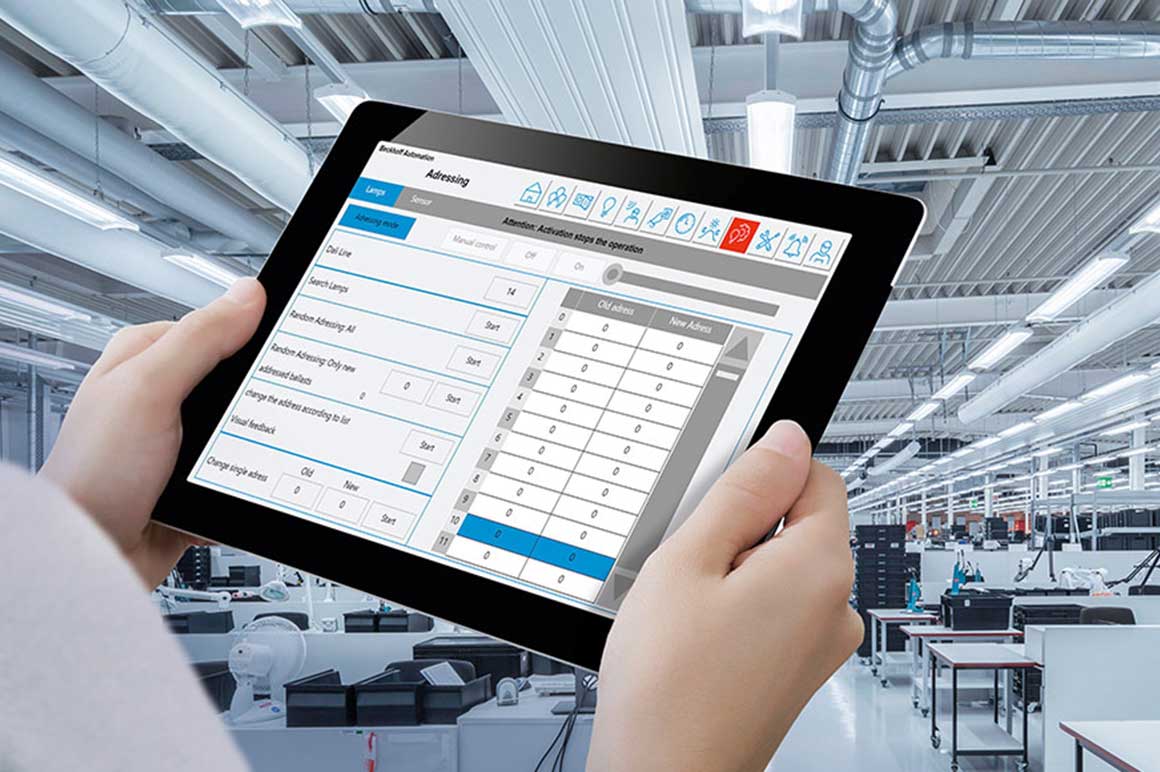

倍福推出的 TF8050 TwinCAT 3 照明解决方案可以使用 Excel 文件简单方便地进行配置,简化了从开发到维护等所有工作流程。此款解决方案中集成了所有典型的照明控制场景,对 DALI 总线的数量没有限制。倍福的总线耦合器分布安装在网络中,可与各种照明系统配套使用,可以显著减少布线工作。TF8050 还支持通过网络远程控制、导入导出 Excel 数据以及简单维护等功能。倍福照明解决方案还包括以人为本的照明(HCL)功能,以及 DALI-2 传感器的集成。所有这些功能的配置都非常简单,甚至无需掌握编程知识。

此款照明解决方案完全支持 Web 和 HTML,可以进行分布式扩展,并可以方便地通过多点触控面板进行操作。可以在不中断运行的情况下快速进行功能切换、寻址、系统扩展或进行 DALI 设备分组。它还可以依赖日光实现以人为本的照明理念。

主要优点:

  • 显著简化电工、系统集成商和运营商相关的所有工作流程
  • 配置简单;也可作为完全配置的即插即用解决方案提供
  • 易于扩展和维护
  • 对 DALI 总线的数量没有限制
  • 支持 DALI 设备分组
  • 完全支持 Web 和 HTML
  • 独立于硬件
  • 可本地扩展
  • 集成所有典型的照明控制场景

CX8191 嵌入式控制器(支持多达 750 个 BACnet 对象),到拥有各种显示屏尺寸的面板型 PC,再到 CX51xx 或 C60xx 系列工业 PC(可集中采集和处理数千个 BACnet 对象),这些设备都可以用作 BACnet 楼宇控制器(B-BC),没有任何限制。使用倍福的 EL6861 端子模块,系统可以通过 BACnet MS/TP(主站-从站/令牌传递)轻松安全地连接设备,并集成到 BACnet 网络中。
CX8191 嵌入式控制器(支持多达 750 个 BACnet 对象),到拥有各种显示屏尺寸的面板型 PC,再到 CX51xx 或 C60xx 系列工业 PC(可集中采集和处理数千个 BACnet 对象),这些设备都可以用作 BACnet 楼宇控制器(B-BC),没有任何限制。使用倍福的 EL6861 端子模块,系统可以通过 BACnet MS/TP(主站-从站/令牌传递)轻松安全地连接设备,并集成到 BACnet 网络中。

通过认证支持 BACnet/IP 协议的嵌入式控制器

BACnet(楼宇自动控制网络数据通讯协议)是一个用于楼宇自动化的标准通讯和数据交换协议,独立于任何制造商。其应用领域包括暖通空调、照明控制、安全报警和火灾报警系统。

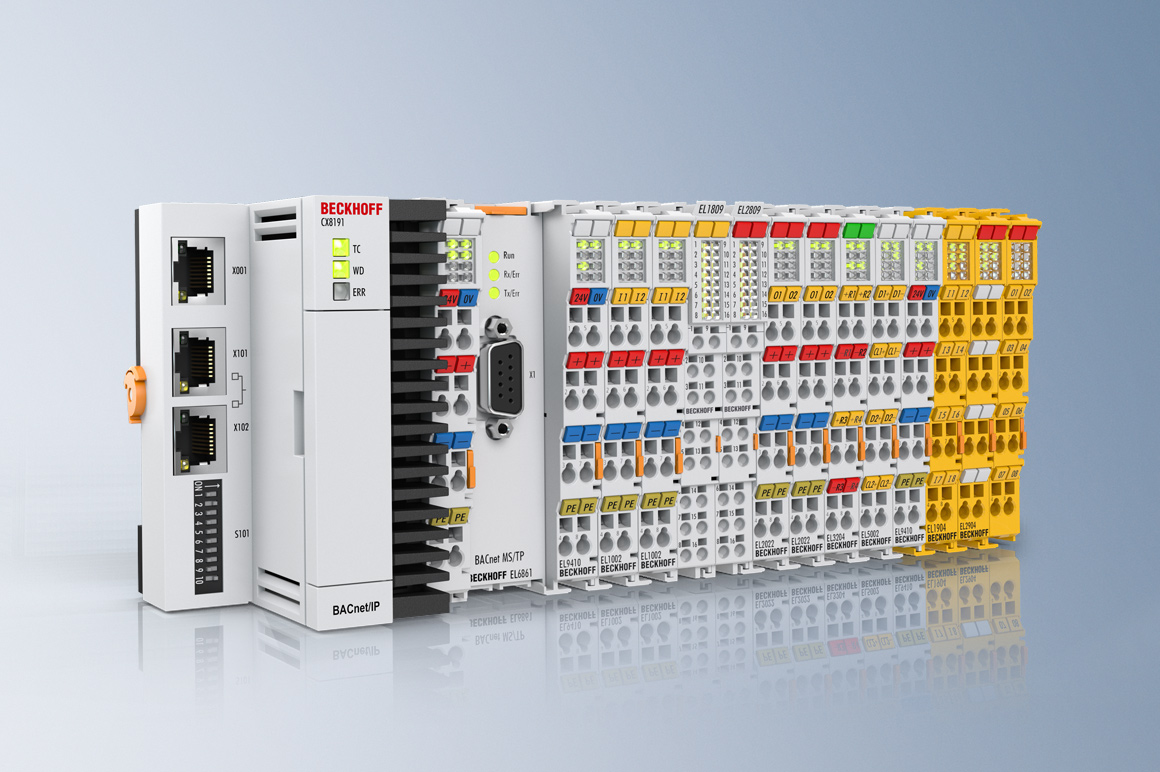

CX8191 是一款结构紧凑的 DIN 导轨安装式以太网控制系统,搭载 ARM Cortex™-A9、800 MHz 处理器。BACnet 或 OPC UA 协议可以通过交换式以太网现场总线接口进行操作。另外,K-bus 或 E-bus 端子模块可选择性地串联;CX 设备会自动检测启动时连接了哪个系统。控制器编程由 TwinCAT 3 通过以太网口完成。

若与 BACnet-MS/TP 端子模块 EL6861 配套使用,CX8191 还可以用作 MS/TP 网络的路由器,可以实现多个 MS/TP 网络连接。此外,它还支持 OPC UA、MQTT 或 Modbus TCP/RTU 等协议和服务。因此,可以说,CX8191 是一个通用设备,具有很高的应用灵活性,可以实现从控制任务到网关功能等。

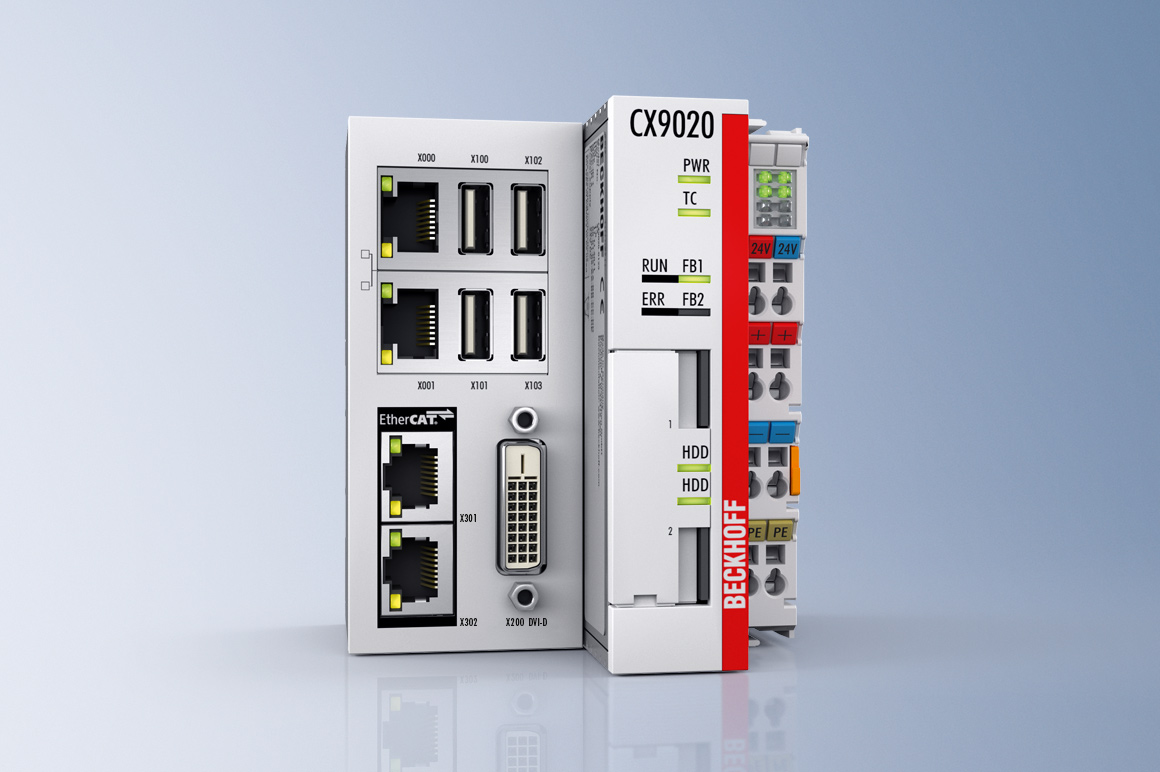

CX9020 嵌入式控制器是一款非常紧凑的 PC 控制器。CX9020 搭载时钟频率为1 GHz 的无风扇 ARM Cortex™ A8 处理器,适合用作区域或楼层控制器。它在出厂前可以配置一个多选项接口,通过这个接口可实现各种可选扩展:音频接口、现场总线主站或从站。
CX9020 嵌入式控制器是一款非常紧凑的 PC 控制器。CX9020 搭载时钟频率为1 GHz 的无风扇 ARM Cortex™ A8 处理器,适合用作区域或楼层控制器。它在出厂前可以配置一个多选项接口,通过这个接口可实现各种可选扩展:音频接口、现场总线主站或从站。

高性能紧凑型控制器用于实现楼宇自动化和可视化任务

CX9020 嵌入式控制器非常适合用于实现楼宇自动化领域中的中小型项目。它配备了多种通讯选项,非常适合用于暖通空调、房间自动化和多媒体系统。CX9020 支持 BACnet、OPC UA、MQTT 和 Modbus TCP/IP 协议,可以连接 BACnet MSTP、KNX/EIB、LON、DALI/DALI-2、DMX、MP-Bus、M-Bus、SMI、EnOcean 和 Modbus 等多种子总线系统,因此可用于楼宇自动化的众多领域。这款高性能的紧凑型控制器可以与 TF8050 照明解决方案配套使用,实现整个大厅的照明。在房间自动化领域,CX9020 可以与 TwinCAT 3 Building Automation(TF8040)软件配套使用,用作房间遮阳、照明和空调控制器。此外,它也可以用作多媒体控制器。

倍福的 CX51xx 系列嵌入式控制器是一款搭载多核处理器的中等性能控制器。
倍福的 CX51xx 系列嵌入式控制器是一款搭载多核处理器的中等性能控制器。

CX51xx 用作高性能楼宇控制器

高性能的 CX51xx 系列嵌入式控制器可与 TwinCAT 3 Building Automation(TF8040)配套使用,构成一个具有多个数据点的楼宇自动化控制平台。CX51xx 系列可用作高性能 BACnet 控制器,可以轻松处理 2000 多个 BACnet 对象。当然,CX 系列还可提供所有其它选项接口,如 IP 层的 OPC UA、MQTT 和 Modbus TCP,以及连接 BACnet MSTP、KNX/EIB、LON、DALI/DALI-2、DMX、MP-Bus、M-Bus、SMI、EnOcean和 Modbus 等子系统。

CX51xx 可以通过 DVI-I 接口连接倍福面板进行操作和监控。CX51xx 的性能等级允许 HMI 在 PLC 之外运行。它也可以通过 TwinCAT 3 与通用协议集成多媒体系统。这样就可以给用户提供一个可以实现楼宇内全部功能的控制器:从暖通空调控制到房间自动化,从电能测量到云端连接。

CX7000 嵌入式控制器是基于 TwinCAT 3 软件的高性能、高性价比的入门级小型控制器,用户可以根据需要通过添加总线端子模块或 EtherCAT 端子模块的方式进行扩展。
CX7000 嵌入式控制器是基于 TwinCAT 3 软件的高性能、高性价比的入门级小型控制器,用户可以根据需要通过添加总线端子模块或 EtherCAT 端子模块的方式进行扩展。

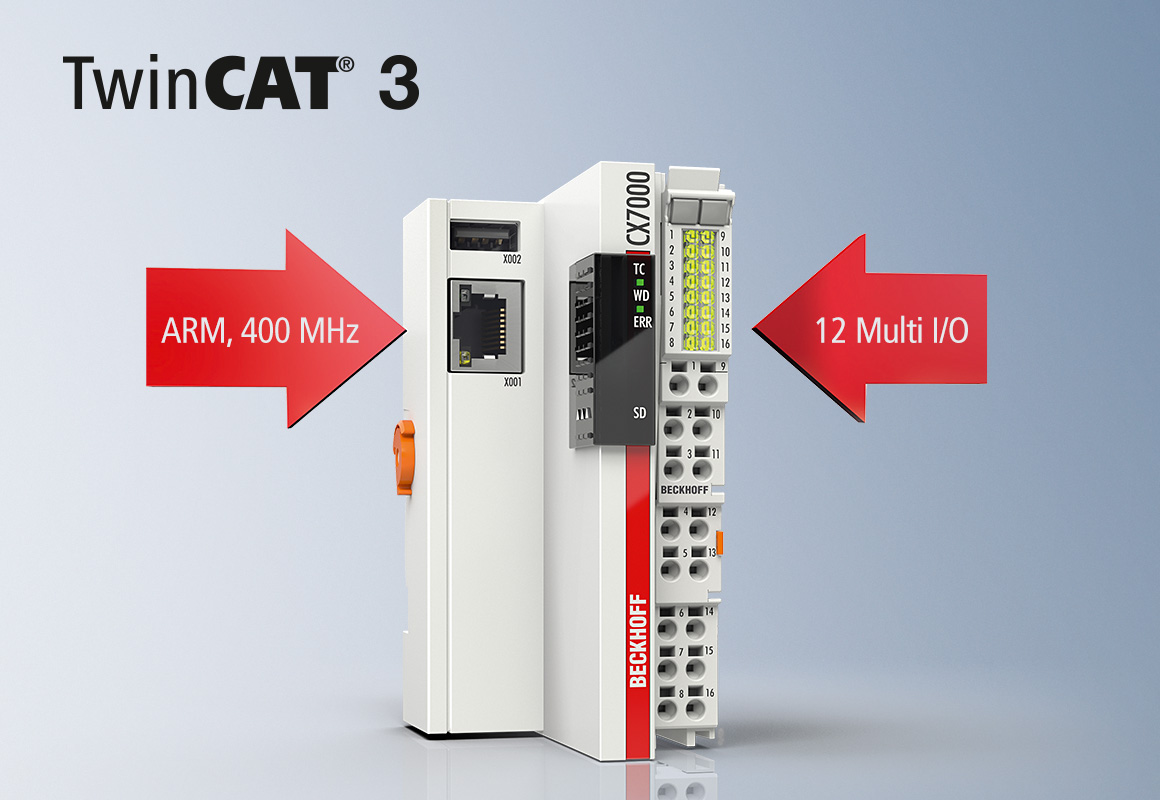

CX7000:小型多功能楼宇控制器

CX70xx 系列嵌入式控制是在楼宇中实施小型独立解决方案的理想选择,如小型通风系统。CX7000 也非常适合用于房间自动化。它集成 8 个多功能输入和 4 个多功能输出,是一款价格非常经济的紧凑型控制器。当然,CX7000 可以通过所有总线和 EtherCAT 端子模块灵活扩展,因此也可以连接 KNX/EIB、LON、DALI/DALI-2、DMX、MP-Bus、M-Bus、SMI、EnOcean 和 Modbus 等子总线系统。

搭载 Intel® Core™ i 系列高性能的无风扇超紧凑型工业 PC 系列。
搭载 Intel® Core™ i 系列高性能的无风扇超紧凑型工业 PC 系列。
C6015 非常适合用作边缘控制设备,可以控制和采集数据,并可使楼宇控制系统具备物联网功能。
C6015 非常适合用作边缘控制设备,可以控制和采集数据,并可使楼宇控制系统具备物联网功能。

节省空间,灵活扩展,坚固耐用:全新一代超紧凑型工业 PC

倍福 C6015 超紧凑型工业 PC 系列具有高度灵活的应用选择,一经推出就在市场上引起广泛关注并取得很大成功。C6015 控制柜式工业 PC 不仅坚固耐用,而且搭载了 时钟频率为 1.91 GHz 的 Intel® Atom™ 处理器(最高四核),非常适合用于实现自动化、可视化和通讯任务。其尺寸仅为 82 x 82 x 40 mm,安装方式灵活,使得这款无风扇型多核 PC 非常适合用于具有高性能需求且安装空间有限的楼宇自动化应用。C6015 已通过认证,支持 BACNet/IP 协议,是一款性能强大的暖通空调系统控制器。同时,它也非常适合用作边缘控制设备,可以控制和采集数据,并使楼宇控制器具有物联网功能。

倍福还有更多其它型号的超紧凑型多核工业 PC 系列。其中,C6017 的外形尺寸仅为 82 × 82 × 66 mm,具有更多可选接口。 C6025 具有高计算能力和无风扇设计等特点,是满足严苛的绿色“可持续 IT”要求的控制应用的理想选择。该款工业 PC 搭载低功耗 Intel® Core™ i U 处理器。C6030 具有空间需求低、适用性强、安装方式灵活等优点,可以用于对性能要求很高的复杂应用。C6032 额外配备了一个电路板层,用于安装模块化接口和进行功能扩展。配上结构紧凑的 PCIe 板卡,C6032 可以完全满足楼宇自动化领域各项具体应用的需求。

紧凑型房间控制器具有模块化可扩展特点。
紧凑型房间控制器具有模块化可扩展特点。

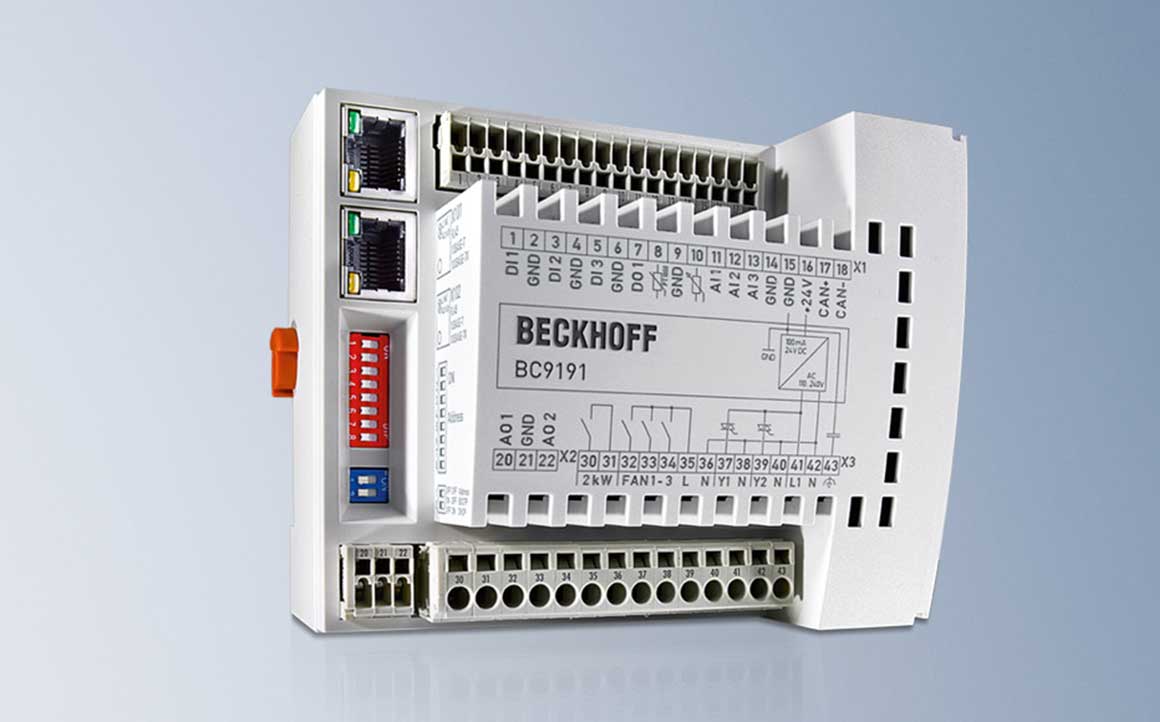

BC9191 房间控制器:覆盖所有标准功能

BC9191 房间控制器在一个模块中集成了各种自动化功能,是一款适用于的房间控制的“经济型”解决方案,填补了单独房间控制这一价格敏感型领域的空白。预安装的标准功能涵盖了房间控制所需的所有功能,可以显著简化调试工作。除了集成 I/O 信号和用于房间控制单元的子总线接口外,BC9191 还集成了 K-bus 接口,因此它能够通过倍福总线端子模块进行模块化扩展。房间自动化功能的修改在 TwinCAT 开发环境中进行,无需复杂的重新布线,就像使用有线控制器一样。作为一个可自由编程的以太网控制器,BC9191 还可以用作分布式智能系统,从而为用户构建系统跨度大、能效高的房间自动化系统提供最大可能的灵活性。

最多可连接 64 个 DALI 控制装置和 DALI-2 传感器(输入设备)

数字可寻址照明接口(DALI)是一种简单的楼宇自动化总线系统,用于传输照明设备的数字运算信号。照明、传感器、按钮和开关元件采取并联接线,并通过控制器连接。其它如加热控制阀或操作百叶窗的电机等执行机构也越来越多地采用数字信号控制。

DALI 优势如下:

  • 接口成本低,安装简单
  • 灯具等设备全部采用全数字开关
  • 所有知名电控装置厂商都支持 DALI 和 DALI-2

DALI/DALI-2 多主站和电源端子模块 KL6821 最多可连接 64 个 DALI/DALI-2 从站和 64 个 DALI-2 传感器(输入设备)。KL6821 可以作为标准总线端子模块集成到倍福总线端子模块系统中,因此独立于现场总线。上一层的总线耦合器将数据从 DALI 主站传输给控制器。KL6821 中集成的 DALI 电源模块为 DALI 总线供电。DALI 总线的运行不需要其它组件。

集成诊断功能的通用调光器

KL2751KL2761 调光器总线端子模块的额定功率分别为 300 VA(W) 和 600 VA(W),用于直接连接白炽灯等各种照明设备以及电感感应和电子控制装置,照明设备在正确的操作模式下受到监测和控制。集成的诊断功能通过 LED 指示灯显示运行状态,并能通过现场总线系统传输运行状态数据。此款电子调光器外形非常紧凑,具有自动负载检测功能。

倍福可为维护、电力测量和性能监控提供各种电能和电力测量端子模块产品。
倍福可为维护、电力测量和性能监控提供各种电能和电力测量端子模块产品。

楼宇自动化系统中集成能耗测量功能

能效管理在楼宇自动化中扮演着重要角色,若要节约成本,必须降低能耗,优化工艺。对于楼宇和工厂运营中高效的能源管理,必须要实时记录水、电、和热量消耗。倍福基于 PC 的控制可通过集成在标准控制系统中的监控系统来监测、分析和处理能源数据,实现能耗降低和成本优化。专用的 I/O 组件可以高精度、透明地采集楼宇中的所有能耗数据,然后由 TwinCAT 控制软件处理和分析这些数据。这样可以充分挖掘节能潜力,为符合 DIN EN ISO 50001 标准打下坚实基础。倍福的能源管理总线端子模块和 EtherCAT 端子模块产品适合用于持续监测电力消耗以及进行详细的能耗分析。

可用于直接测量电流的倍福端子模块

  • EL3403KL3403 三相电力测量端子模块,500 V AC
  • EL3413 三相电力测量端子模块,690 V AC
  • EL3773 高端电网分析

用于间接测量(计量)热、气、水的端子模块:

倍福推出的 KL6781 M-Bus 主站端子模块是一款紧凑型能源数据采集解决方案:带 M-Bus 接口的电表、水表或煤气表可轻松集成到独立于现场总线的总线端子模块系统中,从而无需再使用外部 M-Bus 网关。精确采集能耗数据可以显著优化楼宇能耗管理。
倍福推出的 KL6781 M-Bus 主站端子模块是一款紧凑型能源数据采集解决方案:带 M-Bus 接口的电表、水表或煤气表可轻松集成到独立于现场总线的总线端子模块系统中,从而无需再使用外部 M-Bus 网关。精确采集能耗数据可以显著优化楼宇能耗管理。

紧凑的 M-Bus 解决方案无需使用专用硬件

倍福 M-Bus 主站端子模块 KL6781 进一步扩展了电力测量端子模块的应用范围:带 M-bus 接口的电表、水表或煤气表可以轻松集成到独立于现场总线的总线端子模块系统中,从而无需再使用外部 M-Bus 网关。12 毫米宽的 M-Bus 主站端子模块 KL6781 能够直接连接 40 个 M-bus 设备,每个设备的电流消耗为 1.5 mA。若要连接其它设备,只需在总线端子模块网段中接入另一个 KL6781 即可。M-bus 主站端子模块将端子模块的内部数据转换成符合 M-bus 标准的数据。为此,每个端子模块可提供 24 个字节的数据。倍福免费提供的 TwinCAT PLC M-bus 软件库可以轻松地通过预定义的配置将不同制造商提供的 M-Bus 设备集成在一起。

将 KNX/EIB 楼宇总线系统集成入倍福控制器

KNX/EIB 总线端子模块 KL6301 用于连接 KNX/EIB 总线设备与倍福总线端子模块系统。KL6301 支持与 KNX/EIB 设备交换所有数据。配置 KL6301 时不需要使用 ETS 软件。它通过 TwinCAT 功能块(IEC 61131-3)进行配置和设置参数。

百叶窗控制端子模块助力简化楼宇遮阳

在当今的气候条件下,建筑遮阳发挥着越来越重要的作用,也是节能的关键。倍福可为百叶窗控制提供全面的产品线。内置闭锁逻辑的 KL2722 总线端子模块适用于标准应用,如带 230 V 驱动器的百叶窗或百叶帘。KL2602 可用于卷帘驱动装置。许多功能可以通过与倍福 TF8040 楼宇自动化软件中的功能块结合起来实现。KL2532 可用于 24 - 48 V DC 范围内的超小型电机。KL2552 适用于非常精确地调整百叶窗;它允许额外连接编码器。这两款端子模块中都集成了电流测量功能。倍福的产品系列中还有可用于控制标准直流电机的 KL2284,它是一款用于控制四个直流电机的低成本解决方案。

SMI 主站端子模块用于连接总线端子模块系统与标准电机接口,可以控制和准确定位百叶窗和遮阳装置。
SMI 主站端子模块用于连接总线端子模块系统与标准电机接口,可以控制和准确定位百叶窗和遮阳装置。

SMI 主站端子模块用于直接连接标准电机接口(SMI)

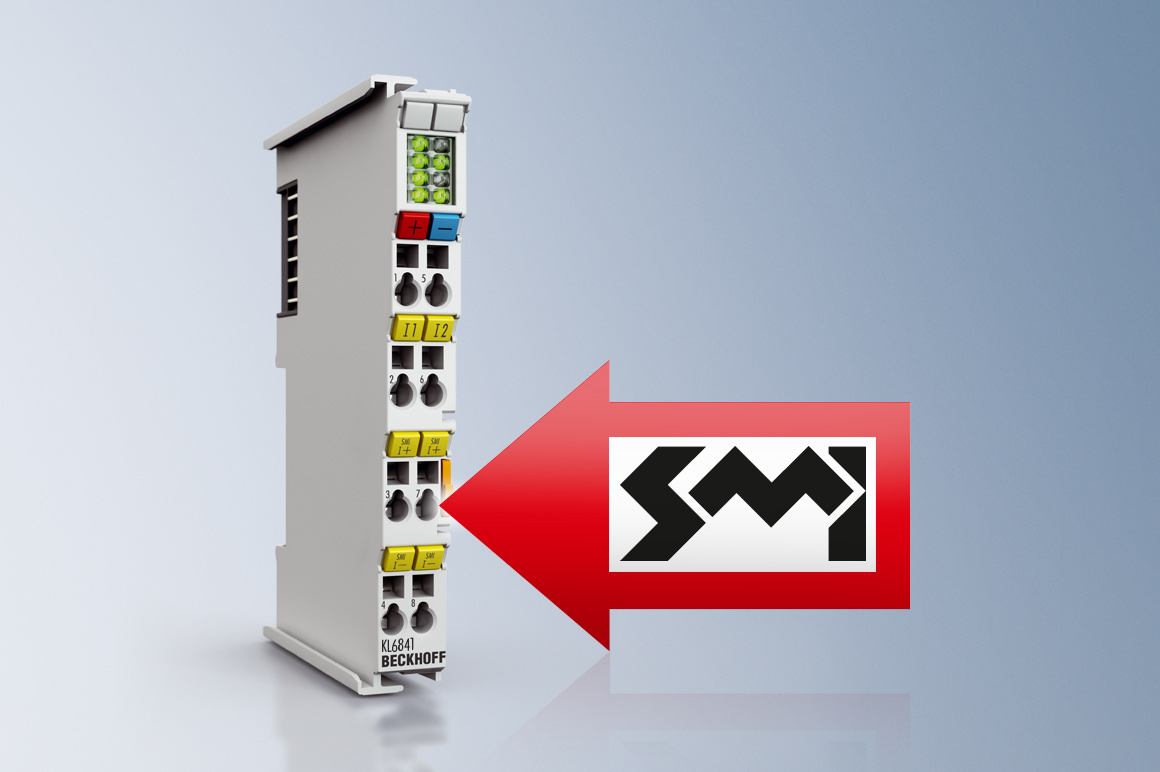

SMI 主站端子模块 KL6831KL6841 允许直接连接 SMI 总线系统,可以简化百叶窗和遮阳装置的自动化。结合智能能源和照明管理功能,可以精确定位百叶角度并追踪太阳位置。SMI 驱动器可以将实际位置、错误信息和服务信息返回给 SMI 主站端子模块。SMI 主站端子模块最多可以连接 16 个驱动器。KL6831 适用于 LoVo SMI 设备,而 KL6841 可用于连接 230 V AC SMI 设备。

BACnet MS/TP 接口端子模块最多可连接 64 台 BACnet 现场设备
BACnet MS/TP 接口端子模块最多可连接 64 台 BACnet 现场设备

1 通道 BACnet MS/TP 接口端子模块

EL6861 串口端子模块能够通过 RS485 接口连接 BACnet MS/TP 设备(主站-从站/令牌传递)。最多可连接 32 台 MS/TP 设备,如果使用超低功耗收发器,最多可连接 64 台。EL6861 接口端子模块只能与 TwinCAT 和 CX9020 配套使用,因为 BACnet MS/TP 驱动程序集成在 TwinCAT 中,通过 MS/TP 协议(BACnet 第 12 版本)进行通讯。其配置也在 TwinCAT 中完成。

TEL6861 通常与以下设备连接:

  • 变频器
  • 驱动器(特别是阀门驱动器)
  • 房间控制装置
  • 紧凑型控制器(如体积流量调节器)

MP-Bus 主站端子模块能够直接连接 MP-Bus 从站设备。MP-Bus 由 Belimo 开发,用于窗户通风系统的连接阀、节流阀、气阀、防火闸等。KL6771 最多可连接 16 个现场设备,即 8 个驱动器和 8 个传感器。过程数据交换独立于现场总线。一个总线耦合器或总线端子模块控制器可同时连接多个 KL6771 端子模块。

EnOcean 主站端子模块能够接收来自无电池传感器的信号或将数据传输至执行器。对于 30 米以上的无线电信号传输,可大大简化楼宇布线。EnOcean 主站端子模块 KL6581 在收发器模块 KL6583 与具体应用之间建立连接。一个 EnOcean 主站端子模块 KL6581 最多可连接 8 个收发器模块 KL6583。EnOcean 数据通过相应的现场总线系统或控制器传输。KL6583 模块通过两根电源线与两根用于传输 EnOcean 报文的数据总线连接 KL6581。数据总线的最大总长度为 500 米。

将 LON 网络集成到基于 PC 的楼宇自动化系统中

倍福的 KL6401 支持国际 LON 标准。LON 是本地传感器/执行器网络,在此网络中,设备采用网络变量彼此直接通讯(SNVT)。它通常用于楼宇自动化内的跨网段联网,特别是特定用途的建筑内。一个 LON 网络由多达 32,000 个智能网络节点组成,它的模块化结构允许灵活进行修改和重新设计。

倍福通过用于照明和舞台技术的 DMX 主站/从站端子模块将 DMX 技术集成到基于 PC 的控制平台中。
倍福通过用于照明和舞台技术的 DMX 主站/从站端子模块将 DMX 技术集成到基于 PC 的控制平台中。

通过 DMX 主站端子模块控制 DMX 设备

DMX 是适用于控制专业舞台和灯光效果设备的标准协议,用于诸如展示厅和卖场的动态灯光效果控制,以及酒店或活动中心等高档建筑内灯光和色彩变幻控制。对于静态光源,它可用于将混色和亮度值传输给 DMX 设备;而对于动态光源,它还能接收空间坐标信息。 EtherCAT 的数据传输速度非常快快,能够加快灯光设置的更新速度,让人眼所感受到的灯光和色彩变化更加协调、柔和。EL6851 可用于控制投影灯、摇头灯或射灯等三轴 DMX 设备。此外,EL6851 还支持 RDM(远程设备管理)协议。RDM 是 DMX 协议的扩展,可以实现设备寻址和参数化。TwinCAT 提供相应的软件库。

倍福支持通过 DMX、sACN、PosiStageNet 和 OSC 集成照明控制解决方案。
倍福支持通过 DMX、sACN、PosiStageNet 和 OSC 集成照明控制解决方案。

连接 DMX 控制器

DMX 是适用于控制专业舞台和灯光效果设备的标准协议,用于诸如展示厅和卖场的动态灯光效果控制,以及酒店或活动中心等高档建筑内灯光和色彩变幻控制。除了用于控制 DMX 从站设备的 EL6851 DMX 主站端子模块之外,倍福的 EL6851-0010 DMX 从站端子模块也可以连接 DMX 控制台(或其它 DMX 主站设备)。这样,任何 DMX 控制台都可以用作倍福控制器的操作单元。通过 DMX 控制台的控制系统也可以与其它控制器连接,如 HMI 或控制面板。EL6851-0010 DMX 从站端子模块可以通过倍福控制器将 DMX 控制台的输入数据与控制系统中的任何其它信号连接起来。DALI 灯或总线端子模块等非 DMX 设备也可以通过 DMX 控制台寻址。除了 EL6851-0010 DMX 从站端子模块之外,倍福还支持通过 sACN、Art-Net™、PosiStageNet 或 OSC 集成照明控制解决方案。

倍福的多点触控面板系列为实现符合人体工程学的设备操作提供了很大的灵活性。
倍福的多点触控面板系列为实现符合人体工程学的设备操作提供了很大的灵活性。

多点触控技术为成熟和新的操作方案提供高灵活性

全新一代倍福面板采用符合行业标准的多点触控显示屏,可为任何应用提供合适的解决方案。面板系列型号种类繁多,可提供不同尺寸的显示屏和样式,也可以根据客户要求定制设计。对于单点触控用户来说,新一代的面板的性价比也非常高,是一款智能的解决方案,可以替代其它系统。

产品亮点:

  • 显示屏尺寸有 7 到 24 英寸(16:9,5:4,4:3)可选
  • 有横屏或竖屏模式可选
  • 多点触控(PCT):例如用于 5 指或双手触控操作
  • 高触点密度,确保操作安全、可靠
  • 高品质铝质外壳,由实心块铣削而成
  • 显示屏正面有金属边框保护
  • 有适合控制柜安装或安装臂安装的型号可选
  • 带 CP-Link 4 或 DVI/USB-Extended 接口的控制面板
  • 可搭载从 Intel® Atom™ 到 Core™ i7 处理器的面板型 PC
  • 可选的机电按钮扩展件

CP6606 面板型 PC 可以控制和可视化所有楼宇功能。
CP6606 面板型 PC 可以控制和可视化所有楼宇功能。

低成本、高性能:用于控制和可视化楼宇功能的面板型 PC

CP6606 面板型 PC 可以控制和可视化所有楼宇功能。作为“经济型”系列中一款成本低但性能出色的控制柜安装式面板型 PC,CP6606 可以同时控制暖通空调系统的以及完成可视化工作。其显示屏尺寸有 7 英寸和 10.1 英寸可选,足以满足系统的本地操作和监控。EtherCAT 支持将所需的 I/O 端子模块和子总线系统连接到面板型 PC 上。第二个以太网端口可用于将面板型 PC 连接到其它系统和支持如 BACnet/IP 或 OPC UA 协议的楼宇管理系统(BMS)。

快速实现独立于平台的用户界面:TwinCAT HMI。
快速实现独立于平台的用户界面:TwinCAT HMI。

快速实现个性化 HMI

TwinCAT HMI 可以统一使用得到广泛应用的 HTML5、JavaScript 和 CSS 等 IT 标准。通过将完整的图形编辑器与人们所熟悉的 TwinCAT 3 开发环境中的各种软件包集成在一起,可以毫不费力地创建各种可视化界面。使用上述 IT 标准或高级编程语言可以实现不属于可视化工具包的客户专用功能。所创建的可视化功能独立于平台,并在客户端进行响应。强大的底层架构使得众多应用场景成为可能:从本地面板解决方案延伸到多客户端、多服务器和多 Runtime 配置。

倍福采用诸多 IT 标准取代专用的系统:

  • Visual Studio® 用于项目开发
  • HTML5 用于界面设计
  • TLS 用于安全通讯
  • 无论用户使用哪种操作系统、分辨率或显示器,用户界面都可以在任何支持 HTML5 的浏览器上执行

倍福提供能够实现物联网、大数据和分析应用以及安全云端通讯的所有硬件和软件组件。
倍福提供能够实现物联网、大数据和分析应用以及安全云端通讯的所有硬件和软件组件。

轻松开发:使用倍福 IoT 轻松、安全地集成入云端

借助 TwinCAT IoT 可以将物联网通讯轻松集成至标准控制系统,从而能够实现新项目和改造等应用。物联网集成可以使用倍福或第三方控制器实现,或者甚至可以使用倍福的 IoT 耦合器,从而无需使用任何控制器。MQTT、AMQP 或 OPC UA 等通讯协议可用于实现与云服务之间简单、安全的通讯。TwinCAT IoT Communicator App 能够通过移动设备直接访问 TwinCAT 过程数据。TwinCAT Analytics 软件能够以同步于机器的周期无缝采集数据,可以实现设备的预测性维护等任务。倍福基于 PC 的跨系统楼宇控制解决方案可以帮助系统集成商更快地响应规划的调整,以及基于 TwinCAT IoT 直接在标准控制技术中集成或翻新私有云或公有云系统的连接性。楼宇运营商可以通过集成在控制系统中的云连接,在任何地点、任何时间快速、灵活地访问所有记录的能耗数据。透明的趋势记录是优化智能楼宇中的能源管理系统的基础。面积和用途相似的建筑物可以在性能基准中相互比较。用户可以使用智能手机、平板电脑、笔记本或台式电脑等终端设备从世界上任何地方访问系统。操作顺序中的异常事件,如用水量急增,可作为警报报告给操作员。这样就可以尽早发现管道破损问题,并避免由此带来的损失。

倍福支持 OPC UA 用作集成式通讯平台

OPC UA 在自动化金字塔的所有层都起着越来越重要的作用:从微型嵌入式传感器的 15 KB 小数据量应用到与 ERP 层和 SAP 系统通讯,直到云端。OPC UA 起源于自动化技术,但其独立于行业的特质使得它越来越受欢迎,因此越来越多地被用作楼宇自动化和智能计量领域的通用通讯平台。OPC UA 独立于操作系统和语言,并且可从传感器扩展到 ERP/云级。Security by Design(设计安全)在 OPC UA 堆栈中为用户提供验证、消息签名和数据加密。其信息源建模使得 OPC UA 可以吸引其他组织,他们可以在 UA 命名空间中安排他们现有的对象并定义“什么正在通讯”,而 OPC UA 通过询问“通讯是如何实现的?”来管理传输安全和访问权限。
