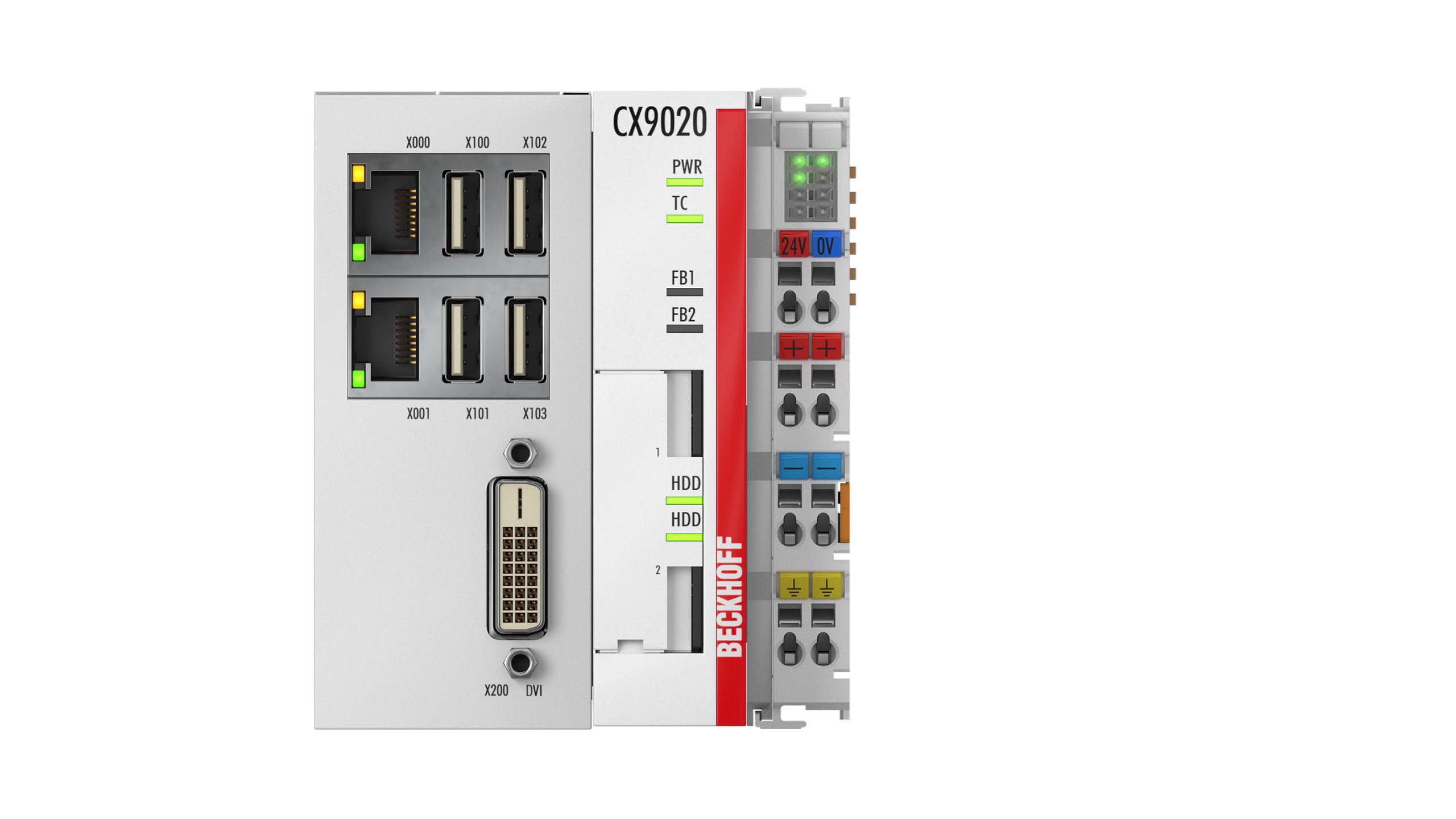

CX9020 | 配备 Arm® Cortex®-A8 的嵌入式控制器
Status
Battery compartment
(behind the flap)
(behind the flap)
2 x microSD
Ethernet and USB connection
DVI connection
Multi-option interface
(e.g. RS232, PROFIBUS,
CANopen)
(e.g. RS232, PROFIBUS,
CANopen)
CX9020 | 不带可选接口
CX9020-B110 | EtherCAT 从站接口
CX9020-M310 | PROFIBUS 主站接口
CX9020-M510 | CANopen 主站接口
CX9020-M930 | PROFINET RT，控制器接口
CX9020-N020 | 音频接口
CX9020-N030 | RS232接口
CX9020-N031 | RS485接口
CX9020 | 配备 Arm® Cortex®-A8 的嵌入式控制器
CX9020 | 不带可选接口
CX9020-B110 | EtherCAT 从站接口
CX9020-M310 | PROFIBUS 主站接口
CX9020-M510 | CANopen 主站接口
CX9020-M930 | PROFINET RT，控制器接口
CX9020-N020 | 音频接口
CX9020-N030 | RS232接口
CX9020-N031 | RS485接口
倍福技术：壮观场面和舞台表演背后的驱动力
CX9020 是一款适合安装在 DIN 导轨上的紧凑型以太网控制器，它搭载的是 1 GHz Arm® Cortex®-A8 处理器。CPU 模块中直接集成了可以连接倍福 I/O 系统的接口。设备具有自动识别总线系统（K-bus 或 E-bus）的功能，并能够自动切换到相应的工作模式。CX9020 配备 1 个 CPU、2 个 microSD 卡槽、内置 RAM 和 128 kB NOVRAM 作为非易失性存储器。标配还包括 2 个交换式 RJ45 接口、4 个 USB 2.0 接口和 1 个 DVI-D 接口。RJ45 接口与一个内置交换机相连，用户可以在不额外使用以太网交换机的情况下简便地创建线型拓扑结构。操作系统采用的是 Windows Embedded Compact 7。TwinCAT 自动化软件将 CX9020 系统转化为一个功能强大的 PLC 和运动控制系统，无论是在有或者没有可视化界面的情况下都可以进行操作。用户在订购这一系列嵌入式控制器时，可以选择配备现场总线接口、串口或音频接口。
该系列控制器支持 -25…+60 °C 的宽温范围，能够应用于极端气候环境。
产品状态:
正常供应（不推荐用于新项目）
产品信息
| 技术参数 | CX9020 |
|---|---|
| 处理器 | Arm® Cortex®-A8，1 GHz |
| 处理器核数量 | 1 |
| 闪存 | 2 个 microSD 卡槽，包含一张 512 MB 的卡（可选择性地扩展） |
| 主内存 | 1 GB DDR3 RAM（不可扩展） |
| 接口 | 2 个 10/100 Mbit/s RJ45 接口（内置交换机），1 个 DVI-D 接口，4 个 USB 2.0 接口，1 个 可选接口 |
| 散热 | 无源 |
| 诊断 LED | 1 x 电源，1 x TC 状态，2 x 闪存存取，2 x 总线状态 |
| 时钟 | 由电池供电的内置时钟，用于显示时间和日期（电池可更换） |
| 操作系统 | Windows Embedded Compact 7、英文版 |
| 控制软件 | TwinCAT 2 runtime TwinCAT 3 runtime (XAR) |
| I/O 接口 | E-bus 或 K-bus，自动识别 |
| 电源 | 24 V DC（-15%/+20%） |
| 支持 UPS OCT 接口 | 无 |
| NOVRAM | 128 kB |
| E-bus/K-bus 电流负载 | 2 A |
| 最大功率输入 | 5 W |
| 最大功耗（包括安装的 UPS） | 9 W |
| E-bus/K-bus 最大功耗 | 10 W（5 V/最大 2 A） |
| 重量 | 约 590 g |
| 外形尺寸（W x H x D） | 84 mm x 100 mm x 91 mm |
| 相对湿度 | 95%，无冷凝 |
| 工作温度 | -25…+60℃ |
| 储藏温度 | -40…+85℃ |
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27 标准 |
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2/EN 61000-6-4 标准 |
| 防护等级 | IP20 |
| 认证/标记 | CE、UL、DNV，订购 CX2900-0107 后，可支持：ATEX、IECEx、cFMus |
| 防爆标志 | ATEX： II 3 G Ex nA IIC T4 Gc II 3 D Ex tc IIIC T135 ℃ Dc IECEx： Ex nA IIC T4 Gc Ex tc IIIC T135 ℃ Dc cFMus： Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 Gc |
| TwinCAT 3 性能等级 | 经济增强型 (30)；请点击这里查看所有 TwinCAT 3 平台等级概览 |
| 材料规范 | CX9020 |
|---|---|
| CAS 编号 | 7439-92-1 |
| REACH SVHC | Lead |
| REACH Annex XVII | compliant |
| REACH Annex XIV | compliant |
| POP | compliant |
| RoHS | compliant with exemption |
| RoHS exemption | 6c: Copper alloy with a mass fraction of up to 4% lead, 7c-I: Lead-containing electrical and electronic components in glass and ceramic materials, excluding dielectric ceramics in capacitors |
| China-RoHS | www.beckhoff.com/china-rohs-ipc |
| CA Prop65 | www.beckhoff.com/prop65 |
| 免责声明 | This statement and the information contained above are, to the best of our knowledge and belief, accurate, based on the information we have received from our suppliers. This information is in line with the current standard of technology and our suppliers’ technical documentation. The absence of the substances is not verified by Beckhoff Automation by means of analytical tests. When addressed to our customers any information contained in this document is subject to the terms and conditions expressed in the governing customer agreement. Our general terms and conditions apply. |
| 材料规范 | SCIP | SCIP 编号 |
|---|---|
| CX9020-0100 | SCIP submission in progress |
| CX9020-0110 | SCIP submission in progress |
| CX9020-0111 | SCIP submission in progress |
| CX9020-0112 | SCIP submission in progress |
| CX9020-0115 | SCIP submission in progress |
| CX9020-N020 | c8a62f98-d7b5-47d3-a49b-8469978f0574 |
| CX9020-N030 | 5a18b0ca-8a8a-4bbe-87ed-1ea03fa64f6f |
| CX9020-N031 | 662b86c5-9279-4560-b53c-3d53ca3f46da |
| CX9020-N031-0001 | f07cd245-76cb-4392-943f-5ecd5a7489c4 |
| CX9020-N031-0002 | 871dc7a1-072c-4da3-93ae-203ff5d4f298 |
| CX9020-N031-0003 | ca5c1591-e38f-4caa-abbb-44bab656536e |
| CX9020-N031-0004 | 0ec35411-51b4-4431-b763-63fd7494e30c |
| CX9020-B110 | b57acf07-4efa-4188-aa49-633ea533447f |
| CX9020-M310 | bcea2514-ef0b-4c6e-a7fa-1989b5c18f9d |
| CX9020-B310 | a1346c6f-8d2b-4373-a3c6-c8917b34164f |
| CX9020-M510 | 6c915682-7974-4167-8c5f-aa87da717c53 |
| CX9020-B510 | b8acb2b1-6f8c-42e0-809e-a54558de27d1 |
| CX9020-M930 | bee9fed4-2bdb-4587-8306-e12c363ae151 |
| CX9020-B930 | 56db8c06-ecc5-4b5e-886d-5bfd1b47e3b9 |
| 订购信息 | |
|---|---|
| CX9020-0100 | 基本 CPU 模块 CX9020，无操作系统，未安装 TwinCAT |
| CX9020-0110 | 基本 CPU 模块 CX9020，Windows Embedded Compact 7，未安装 TwinCAT |
| CX9020-0111 | 基本 CPU 模块 CX9020、Windows Embedded Compact 7、TwinCAT 2 PLC 运行时 |
| CX9020-0112 | 基本 CPU 模块 CX9020、Windows Embedded Compact 7、TwinCAT 2 PLC 运行时、TwinCAT 2 NC 运行时 |
| CX9020-0115 | 基本 CPU 模块 CX9020、Windows Embedded Compact 7、TwinCAT 3 运行时（XAR），不包含许可证 |
CX9020-0100：仅适用于 Linux®（不带 Beckhoff RT Linux®， 不适用于 Windows CE），更多信息，请参见 http://github.com/beckhoff
微软已停止对 Microsoft Windows Embedded Compact 7 操作系统的扩展支持，无法再提供最新的安全更新，仅支持TwinCAT Build 4024 及以下版本。
TwinCAT 3 运行时（XAR）已预装，不包含许可证。请通过 TwinCAT 3 价格表单独订购 TwinCAT 3 许可证。
| 选项 | |
|---|---|
| CX9020-U900 | 内置的 1 秒 UPS 可确保在 microSD 卡上安全备份持久性应用数据 |
| CX1900-0123 | 1 GB microSD 卡，代替 512 MB microSD 卡* |
| CX1900-0131 | 16 GB microSD 卡，代替 512 MB microSD 卡* |
| CX2900-0107 | 根据 ATEX、IECEx 和 FM 认证要求对嵌入式控制器 CX5120、CX5130、CX5140 和 CX9020 进行设备改造。若要在防爆区 2/22 区及 Class I、Div 2 区域使用 CX5120、CX5130、CX5140 和 CX9020，则必须对设备进行改造，
包括修改和重新定位设备标签，以及安装一个用于机械锁定连接器的安装支架。 请仔细阅读针对防爆区使用的设备文档。 |
| 可选接口 | |
|---|---|
| CX9020-N020 | 音频接口，3 x 3.5 mm 插孔，线路输入，麦克风输入，线路输出 |
| CX9020-N030 | RS232 接口，D-sub 接口，9 针（RXD、TXD、RTS、CTS） |
| CX9020-N031 | RS485 接口，D-sub 接口，9 针，配置为一个不带回显的端点，终端打开 |
| CX9020-N031-0001 | RS485 接口，D-sub 接口，9 针，配置为一个带回显的端点，终端打开 |
| CX9020-N031-0002 | RS485 接口，D-sub 接口，9 针，配置为一个不带回显的端点，终端关闭 |
| CX9020-N031-0003 | RS485 接口，D-sub 接口，9 针，配置为一个带回显的端点，终端关闭 |
| CX9020-N031-0004 | RS422 接口，D-sub 接口，9 针，配置为一个全双工端点，终端打开 |
| CX9020-B110 | EtherCAT 从站接口，EtherCAT IN 和 OUT（2 个 RJ45 接口） |
| CX9020-M310 | PROFIBUS 主站接口，D-sub 接口，9 针 |
| CX9020-B310 | PROFIBUS 从站接口，D-sub 接口，9 针 |
| CX9020-M510 | CANopen 主站接口，D-sub 接口，9 针 |
| CX9020-B510 | CANopen 从站接口，D-sub 接口，9 针 |
| CX9020-M930 | PROFINET RT，控制器接口，以太网（2 x RJ45 交换式） |
| CX9020-B930 | PROFINET RT，设备接口，以太网（2 x RJ45 交换式） |
*仅可作为闪存扩展，与 CX CPU 模块一起订购。适用于 CX7xxx、CX80xx、CX81xx 和 CX9020。
| 附件 | |
|---|---|
| CX1900-0122 | 512 MB MicroSD 卡 |
| CX1900-0124 | 1 GB MicroSD 卡 |
| CX1900-0132 | 16 GB MicroSD 卡 |
| ZK1090-9191-0xxx | RJ45, plug, straight, male, 8-pin – RJ45, plug, straight, male, 8-pin |
| ZK1093-9191-0xxx | RJ45, plug, straight, male, 8-pin – RJ45, plug, straight, male, 8-pin |
| C9900-K530,-K552,-K553,-K554 | USB cable, shielded, PVC, 1 x 2 x 28AWG + 2C 20AWG, fixed installation, black, USB A, plug, straight, male, 4-pin – USB B, plug, straight, male, 4-pin |
| C9900-K569,-K570,K577 | USB cable, shielded, PVC, 2 x 2 x AWG28 + 1 x 2 AWG28 + 1 x 2 x AWG24, fixed installation, black, USB A, plug, straight, male, 9-pin – USB B, plug, straight, male, 9-pin |
| C9900-K749...K758,-K767,-K768 | CP-Link 4 cable, shielded, PUR, 4 x 2 x AWG24/7, drag-chain suitable, black, Cat.6A, M12, X-coded, plug, straight, male, IP65, 4-pin - M12, X-coded, plug, straight, male, IP67, 8-pin |
| C9900-K528,-K529,-K534...K537,-K688 | Display cable, shielded, PVC, 14 x AWG24, fixed installation, black, DVI-D, plug, straight, male, 18 + 1-pin – DVI-D, plug, straight, male, 18 + 1-pin |
| C9900-K780...K783, -K820 | Display cable, shielded, PVC, fixed installation, black, DVI-D, plug, straight, male, 24 + 1-pin – DisplayPort, plug, straight, male, 20-pin |
| C9900-K543,-K544,-K507,-K555,-K651 | Display cable, shielded, PVC, fixed installation, black, DVI-D, plug, straight, male, 24 + 1-pin – M16, plug, straight, female, 19-pin |
| BZ1xxx | 100 contact labels, various colors, pre-printed |
| BZ2xxx | 100 contact labels, various colors, blank |
