TwinCAT 3 照明解决方案：针对 DALI-2 的照明解决方案
倍福推出的 TwinCAT 3 照明解决方案可以使用 Excel 文件简单方便地进行配置，简化了从开发到维护等所有工作流程。此款解决方案中集成了所有典型的照明控制场景，对 DALI 总线的数量没有限制。TF8050 TwinCAT 3 照明解决方案完全支持 Web 和 HTML5，可以进行分布式扩展，并可以通过面板直接进行操作。并且可以在不中断运行的情况下快速进行功能切换、地址切换、系统扩展或进行 DALI 设备分组。通过 TF8050 甚至还可以依赖日光实现人体感应照明。
TwinCAT 3 照明解决方案的主要优势：
- 支持 DALI-2 设备并可选择集成倍福 I/O 端子模块（继电器端子模块、0...10 V 模拟量输出端子模块，等等）
- 高设计灵活性：对 DALI-2 总线的数量没有限制，支持 DALI 设备分组，支持 200 个照明组和 30 个场景，分布式 I/O 站
- 通过 HMI 直接配置 — 无需编程
- 包含所有常见的照明功能，如人体感应照明，恒照度控制，模拟日光控制，照明阶梯控制
- 对 DALI 设备工作时间的的监控，可以更好地制定设备维护计划
- 基于 HTML 5 的可视化界面支持使用面板、平板电脑和移动设备上直接查看
- 使用 Excel 表格配置和保存设置
- 可以选择用自己的 PLC 和 HMI 代码扩展程序
- 可以选择连接至 BMS 系统和云端，例如通过 BACnet/IP、OPC UA、Modbus/TCP 或 MQTT
配置速度快，功能全面：通过 TwinCAT 3 照明解决方案进行照明控制
倍福的 TF8050 TwinCAT 3 照明解决方案是一个可灵活配置的纯软件照明控制解决方案。TF8050 与所需的硬件相连。激活控制器后，可以通过直观的集成式可视化界面完成所有所需的照明控制设置和 DALI 寻址。

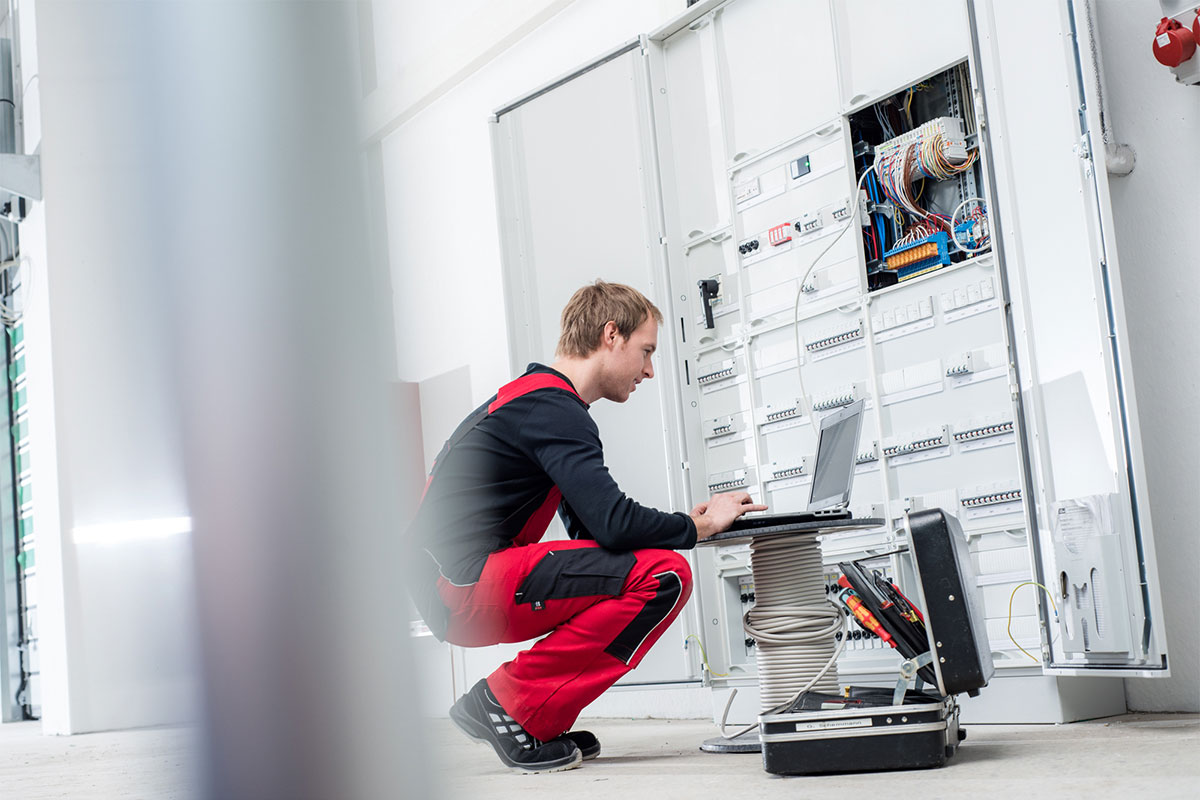

配置简单

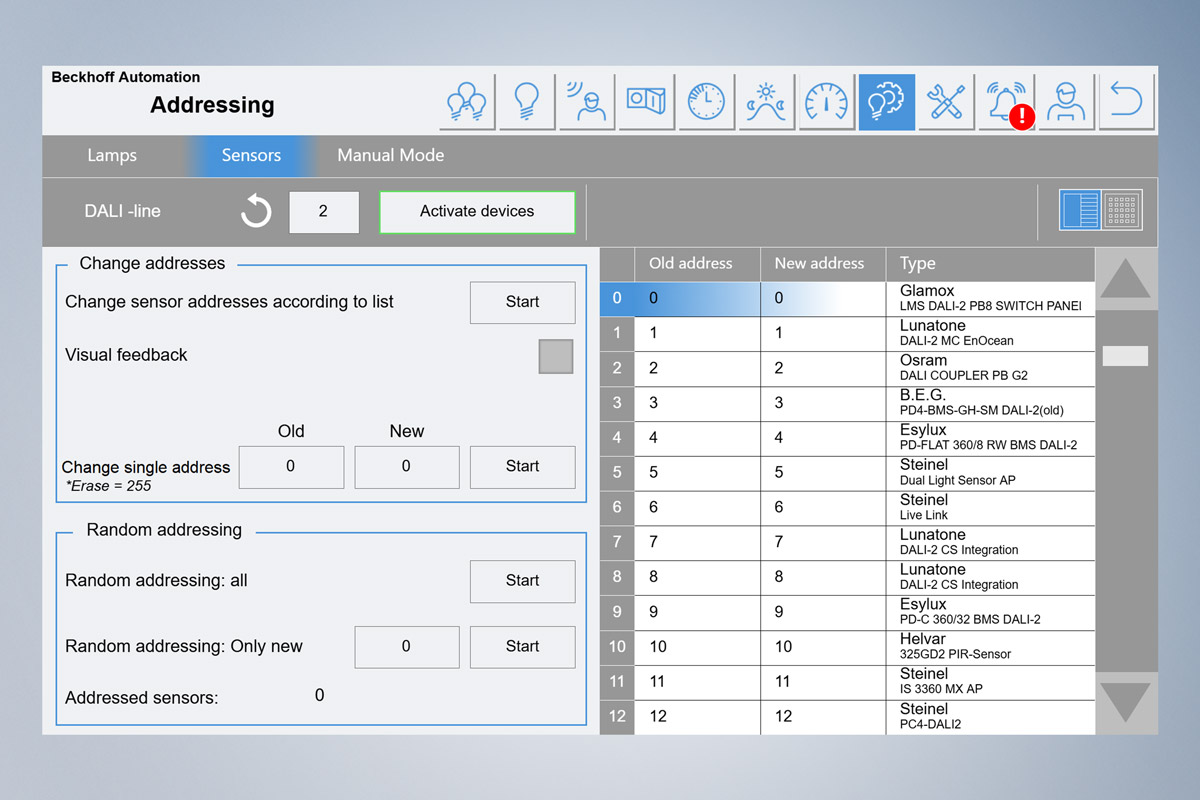

TwinCAT 3 软件库 TF8050可以安装在所有倍福控制器上。在调试时，只需将项目专用的 I/O 连接至 TF8050 项目，即可通过集成式可视化界面执行所有所需的灯光设置和 DALI 设备寻址过程。由于 TF8050 中集成了设备寻址 ，因此无需额外使用 DALI 工具，也无需具备相关专业知识。此外，还可以在不中断运行的情况下重新寻址和扩展 DAL I 线路。
在配置照明设置方面，集成式可视化界面可用于快速调试。用户可以为每个照明组单独选择所有主要的照明控制功能。TF8050 支持人体感应照明（HCL）、模拟日光控制和恒照度控制等功能，以及用于实施个性化控制的调度算法和定时器。TF8050 的另一个主要优点是，通过它能够将一个照明组的设备分配到不同的 DALI-2 线上，即跨 DALI-2 总线进行设备分组，灵活实现控制命令。
易于调整

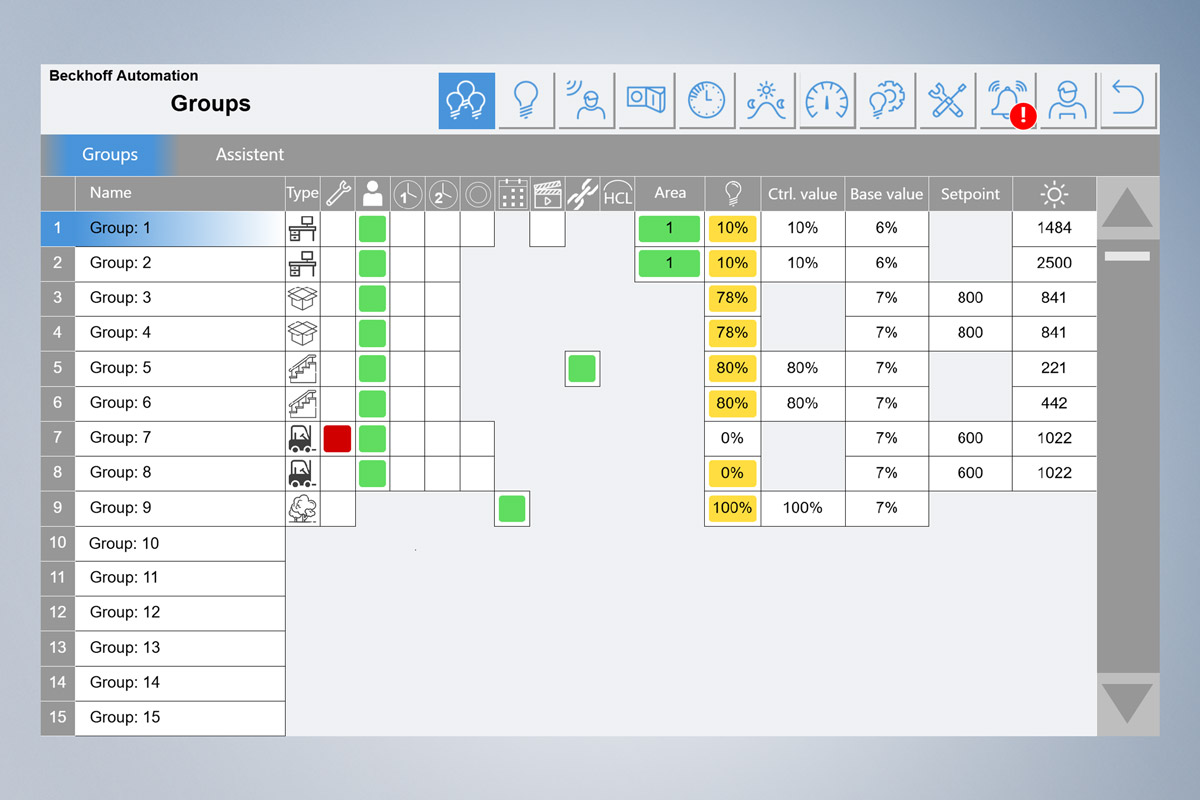

所有照明控制设置都可以在运行期间通过集成的可视化界面进行更改和调整。此外，DALI-2 输入设备可以灵活配置为 200 个可用组中的任意一个。DALI-2 控制装置也可以分配给其中的几个组，因此，TF8050 可以说是市场上最灵活的照明解决方案之一。通过直观的可视化界面可以轻松实现照明控制以及调整分组。
不仅这个集成式解决方案可以简化调试工作，并且 TF8050 还支持通过 Excel 表格进行配置，因此还能够提供更多功能选项，以加快和简化调试工作。预配置的灯光设置可以保存在 Excel 表格中，然后在现场使用，例如通过 FTP 或 USB 将其传输至控制器。这意味着，一旦 DALI 设备被寻址后，就可以通过加载 Excel 配置表格的方式激活进一步配置。如果后续有更改，可以将新设置保存在控制器内，并备份到 U 盘中。

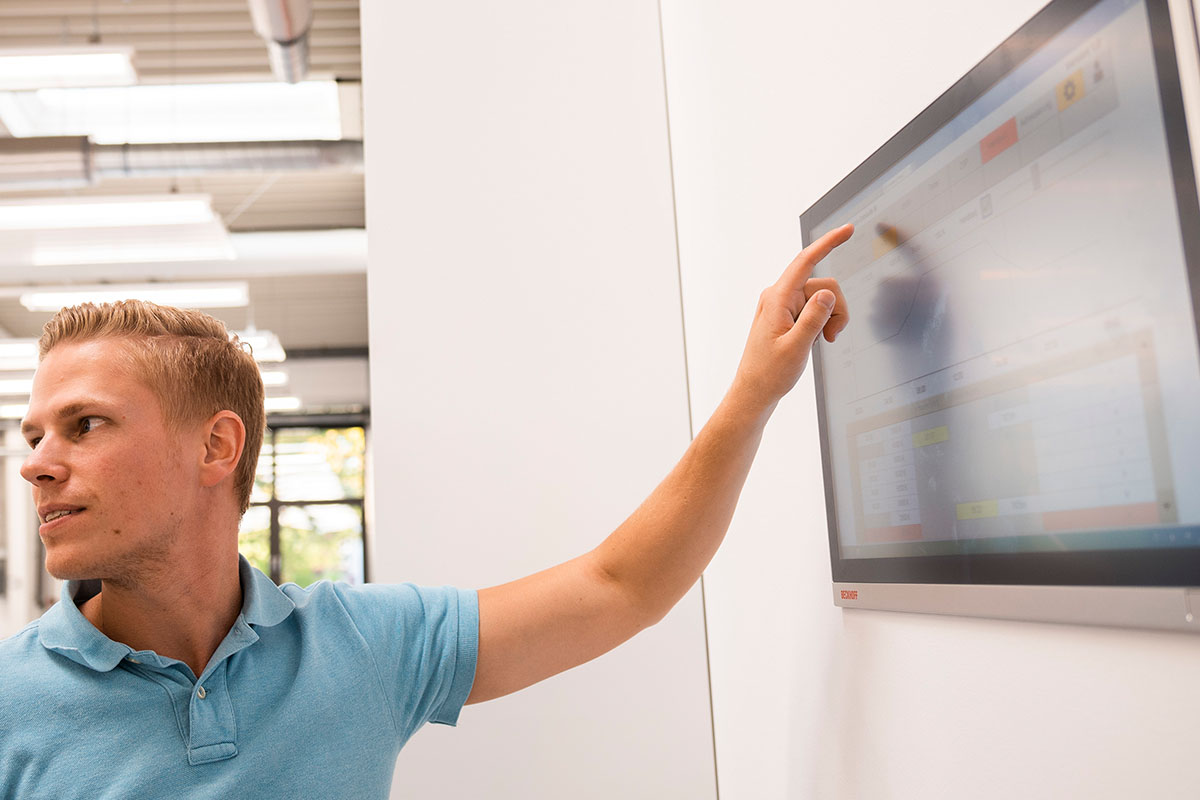

操作简单
对于照明控制和监测，集成在 TF8050 中的可视化界面可以清晰、全面地显示所需信息。主照明组的主页上有简单数据访问按钮，同时还有用于调用和配置不同照明场景的可视化页面。这让用户能够轻松修改和变更场景设置。用于控制照明的所有 50 个时间表和日历功能都可以根据需要进行配置。

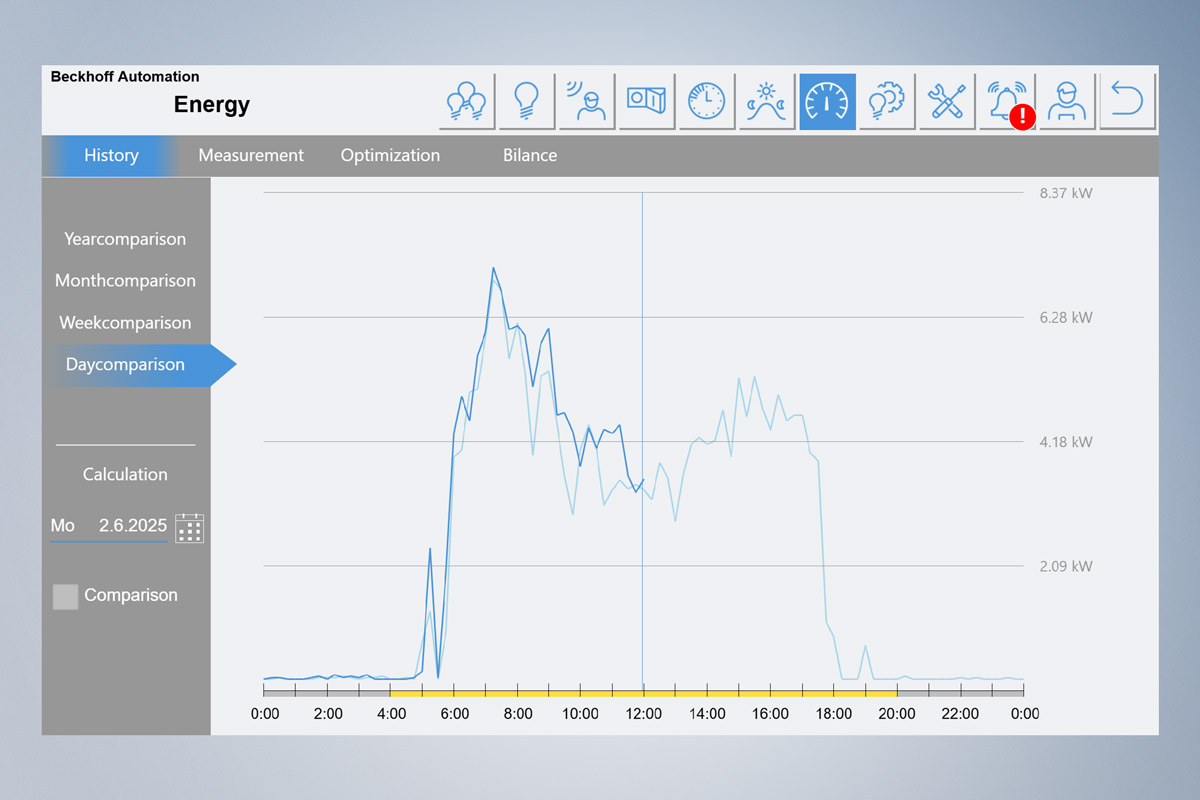

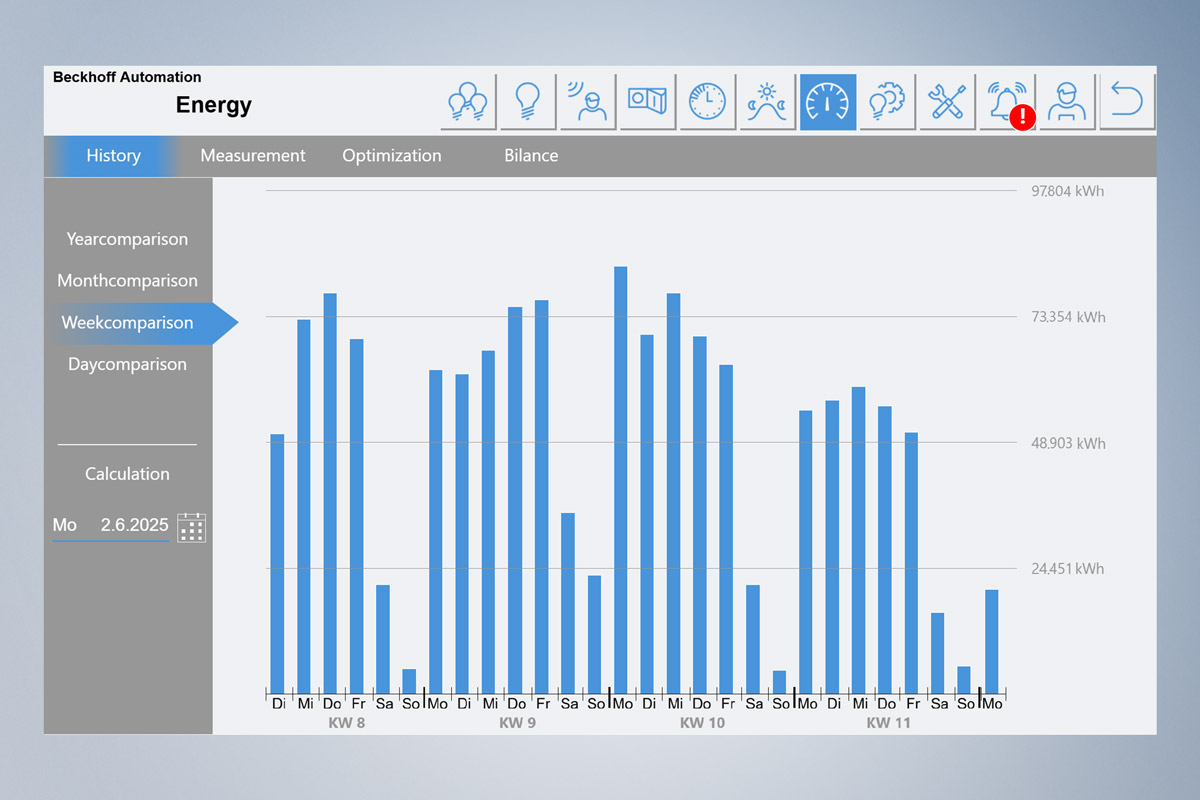

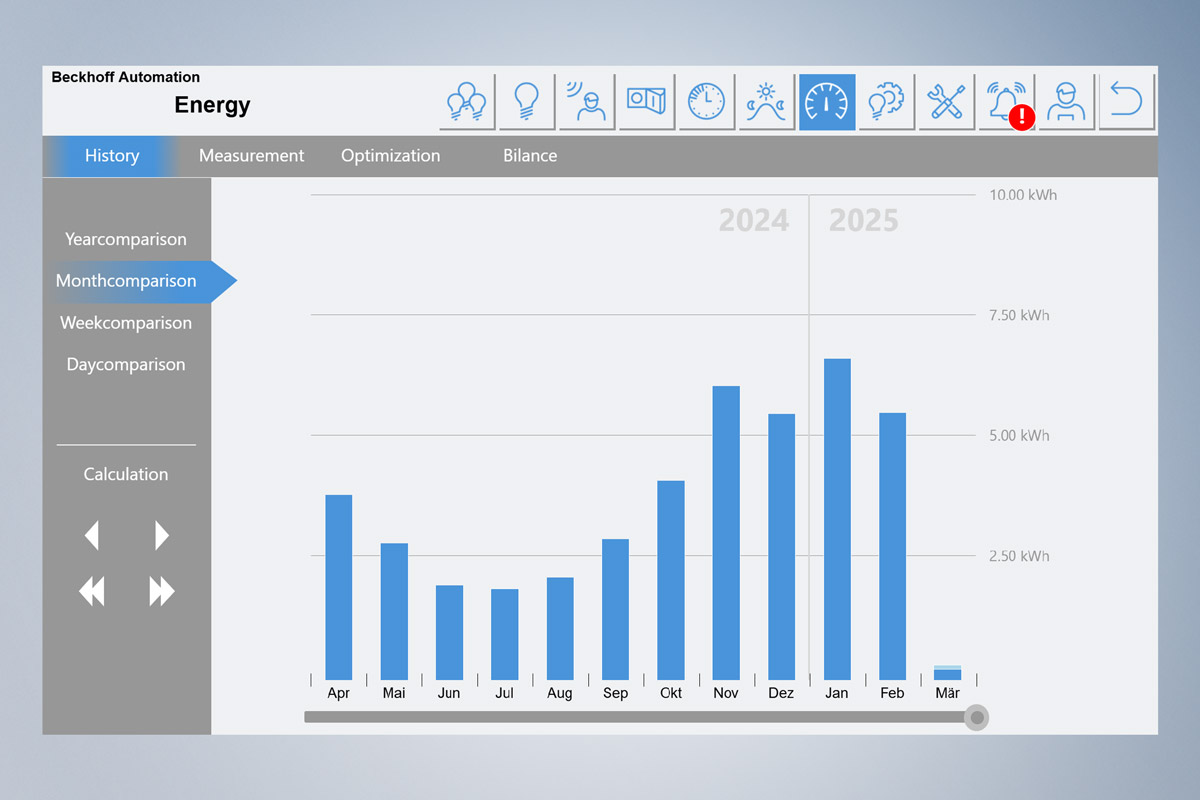

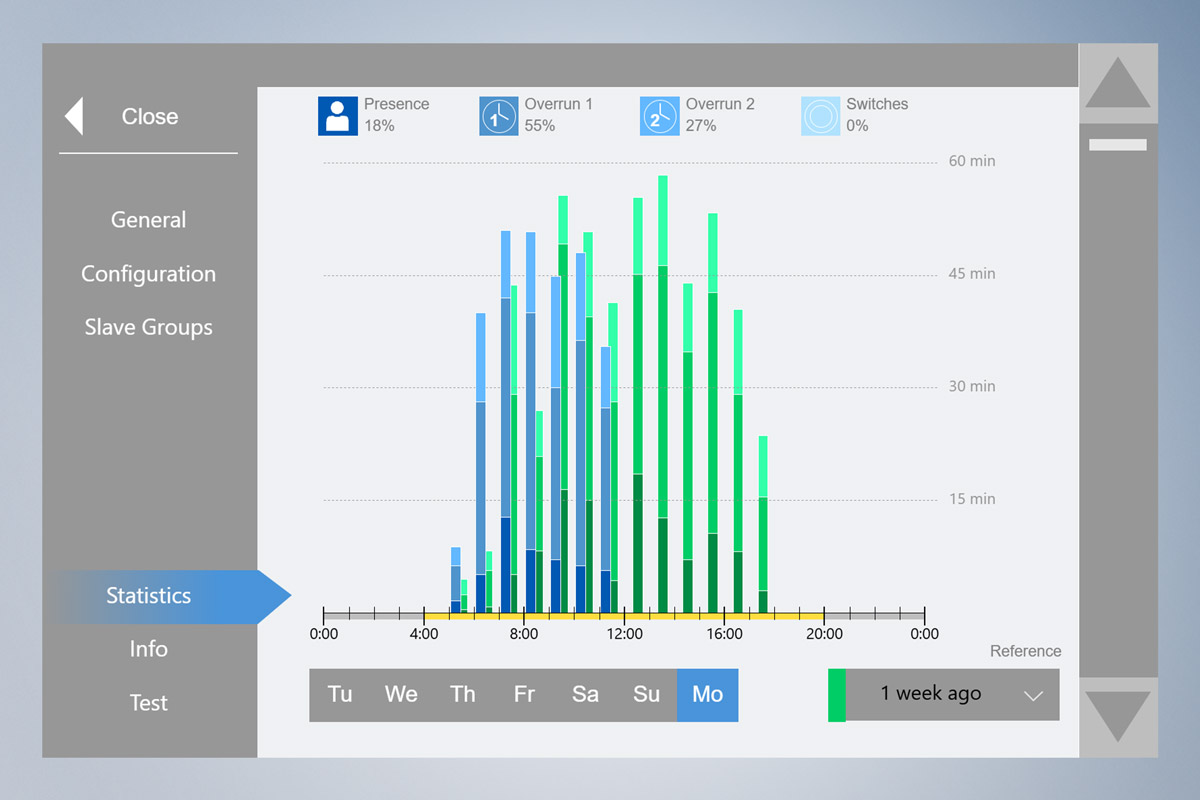

系统会持续监测 DALI 设备的功能，因此，如果 DALI 总线或 DALI 设备出现问题，就会显示一个报警，清楚地描述问题原因。也可以配置外部报警，并可视化单个文本。TwinCAT 3 照明解决方案还支持使用倍福的 KL3403 电力测量端子模块监测电能数据。包括三相电流和电力数据以及这些测量值的总在内的所有相关数据都可以记录下来。模块每 15 分钟采集一次电力数据，并存储在控制器上一个单独的 CSV 文件中。CSV 文件可以在 Excel 中打开，例如可用于进一步分析电气数据。
TwinCAT 3 照明解决方案应用盘点
在倍福 I/O 组件生产车间中的应用
我们 I/O 组件生产车间中的所有照明控制都通过 TF8050 照明解决方案实现。TF8050 安装在 CX5020 上，控制 874 盏灯和 88 个 DALI 运动控制传感器，它们通过相应的 DALI-2 总线端子模块连接。由于软件和硬件的兼容性都很高，因此可以快速、轻松地进行安装和调试。
TF8050 为生产车间提供了最佳照明条件，只需轻轻按下按钮即可设置不同的照明环境。TF8050 照明解决方案还可以调整生产色温（HCL）。集成的日光控制系统能够根据太阳位置和室外光照亮度自动调节灯光以达到最佳效率，既能使室内有最佳照明环境，又能达到节能效果。除了照明控制之外，通过 TwinCAT 还将通风控制、空调设备、屋顶穹顶结构和散热器阀集成到控制系统中， 最大限度地节能降耗。
美因河畔法兰克福的 Omniturm 摩天大楼
法兰克福 Omniturm 摩天大楼是一个非常杰出的项目，他们将倍福的 TF8050 TwinCAT 3 照明解决方案用作照明控制系统。
大楼高达 40 多层，照明解决方案通过 HCL 控制约 10,000 个 LED，灵活采集 2,500 个传感器的数据，每个楼层的照明都可以通过楼宇控制系统单独调整。
自动化绝不仅仅是控制灯的开关那么简单：还有包括调光、移动感应控制、模拟日光控制以及额外触发人体感应照明（HCL）在内的功能选项。例如，移动感应控制和模拟日光控制节能潜力巨大，而人体感应照明则侧重于满足人们时刻需要的照明要求。因此，不同的光效（即照明设置）可以满足人们在情感、视觉和生理方面的不同需求，改善并提高人们的工作以及生活的条件和品质。
摩天大楼以及每个楼层的各种设置选项意味着实施这样一个对技术要求极高的照明控制解决方案并非易事，但 TF8050 TwinCAT 3 照明解决方案能够可靠、全面地完成这一项目，并取得卓越的成果。
产品信息
TF8050 | TwinCAT 3 Lighting Solution
The Beckhoff Lighting Solution offers many advantages, among them the simple commissioning of DALI lighting controllers. With extensive lighting systems, the use of decentralized bus couplers installed in the network infrastructure considerably reduces cabling requirements. The TwinCAT 3 Lighting Solution supports functions such as remote control via web, the import and export of Excel data or simple maintenance measures. The solution also includes functions for the Human Centric Lighting (HCL) concept and the integration of DALI-2 sensors. All these functions are easy to configure without specific programming skills.
KL6821 | Bus Terminal, 1-channel communication interface, DALI/DALI-2, master/power supply
The KL6821 enables the connection of up to 64 DALI/DALI-2 slaves and 64 DALI-2 input devices. The KS2000 software enables simple configuration via a PC that is directly coupled with the bus coupler via an RS232 interface or via the fieldbus. Operation is done exclusively via TwinCAT function blocks. The KL6821 contains an integrated, switchable DALI bus power supply with galvanically isolated output voltage. No further components are required for the operation of the DALI/DALI-2 devices.
CP6600, CP6606 | 适合控制柜安装的经济型面板型 PC
适合控制柜安装的 CP6600 和 CP6606 面板型 PC 专为安装在控制柜和控制设备外壳的正面而设计，适用于机械制造和设备工程等各种应用。例如，可以安装 TwinCAT 自动化软件和 Windows Embedded Compact7 操作系统，用作独立的控制器，也可以用作远程桌面显示器。它们可以配备 7 或 10.1 英寸两种不同尺寸的触摸屏显示器。
CP6700, CP6706 | 采用 ARM Cortex™-A8 处理器的面板型 PC
CP6700 和 CP6706 适合控制柜安装的面板型 PC 专为安装在控制柜正面或控制设备外壳内而设计，搭载高度集成的 3.5 英寸主板，若结合在 Windows 10 IoT Enterprise 下运行的的高性能 TwinCAT 自动化软件，它们可为机械制造和设备工程应用提供一个功能强大的平台。它们可以配备 7 或 10.1 英寸两种不同尺寸的触摸屏显示器。
CX9020 | 基本 CPU 模块
CX9020 是一款适合安装在 DIN 导轨上的紧凑型以太网控制器，它搭载的是 1 GHz ARM Cortex™-A8 处理器。CPU 模块中直接集成了可以连接倍福 I/O 系统的接口。设备具有自动识别总线系统（K-bus 或 E-bus）的功能，并能够自动切换到相应的工作模式。CX9020 配备 1 个 CPU、2 个 microSD 卡槽、内置 RAM 和 128 kB NOVRAM 作为非易失性存储器。标配还包括 2 个交换式 RJ45 接口、4 个 USB 2.0 接口和 1 个 DVI-D 接口。RJ45 接口与一个内置交换机相连，用户可以在不额外使用以太网交换机的情况下简便地创建线型拓扑结构。操作系统采用的是 Windows Embedded Compact 7。TwinCAT 自动化软件将 CX9020 系统转化为一个功能强大的 PLC 和运动控制系统，无论是在有或者没有可视化界面的情况下都可以进行操作。用户在订购这一系列嵌入式控制器时，可以选择配备现场总线接口、串口或音频接口。
CX5120 | Embedded PC with Intel Atom® processor
The CX5120 has an Intel Atom® single-core processor with a clock rate of 1.46 GHz. The hardware interfaces in this series are oriented and implemented identically to those of the existing CX5000 series. Two independent, Gigabit-capable Ethernet interfaces as well as four USB 2.0 and a DVI-I interface are available. A multitude of further connection options or gateway functions are created by an optional interface, which can be pre-fitted in the factory, as well as the I/O level, which can selectively consist either of E-bus or K-bus terminals.
CX5140 | Embedded PC with Intel Atom® processor
The CX5140 has an Intel Atom® quad-core processor with a clock rate of 1.91 GHz. This makes genuine multi-core technology possible in the Embedded PC segment. The hardware interfaces in this series are oriented and implemented identically to those of the existing CX5000 series. Two independent, Gigabit-capable Ethernet interfaces as well as four USB 2.0 and a DVI-I interface are available. A multitude of further connection options and gateway functions is created by an optional interface, which can be pre-equipped ex factory, as well as the I/O level, which can optionally consist of either E-bus or K-bus terminals.
