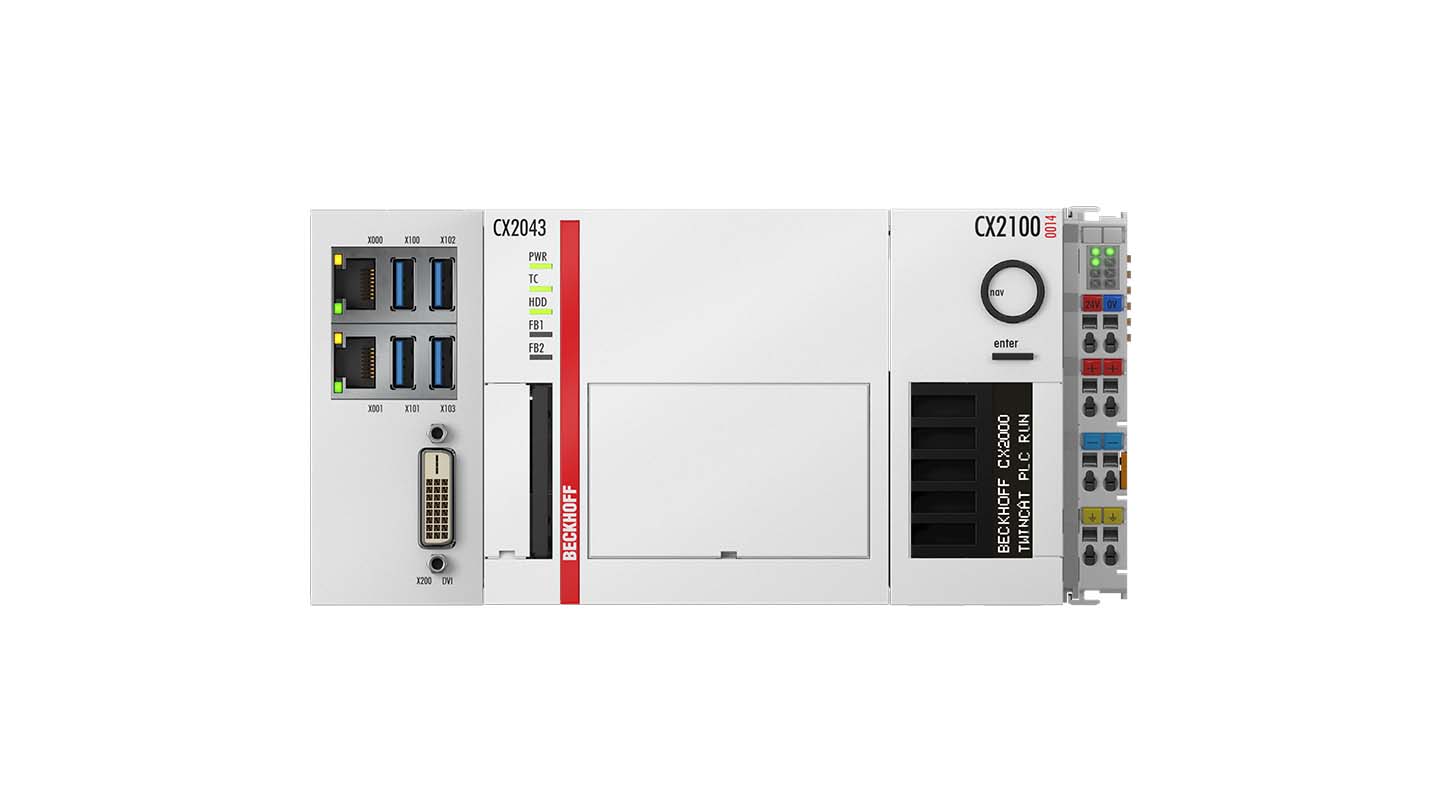

CX2043 | 配备 AMD Ryzen™ V1807B 的嵌入式控制器
(behind the flap)
USB connection
(e.g. RS232, PROFIBUS,
CANopen)
CX2043 | 不带可选接口
CX2043-B110 | EtherCAT 从站接口
CX2043-M112 | 2 x EtherCAT 主站接口
CX2043-M310 | PROFIBUS 主站接口
CX2043-M510 | CANopen 主站接口
CX2043-M930 | PROFINET RT，控制器接口
CX2043-N010 | DVI-D 接口
CX2043-N011 | DisplayPort 接口
CX2043-N030 | RS232接口
CX2043-N031 | RS485接口
CX2043 | 配备 AMD Ryzen™ V1807B 的嵌入式控制器
CX2043 | 不带可选接口
CX2043-B110 | EtherCAT 从站接口
CX2043-M112 | 2 x EtherCAT 主站接口
CX2043-M310 | PROFIBUS 主站接口
CX2043-M510 | CANopen 主站接口
CX2043-M930 | PROFINET RT，控制器接口
CX2043-N010 | DVI-D 接口
CX2043-N011 | DisplayPort 接口
CX2043-N030 | RS232接口
CX2043-N031 | RS485接口
CX2043 是一款模块化可扩展的嵌入式控制器，适用于 DIN 导轨安装，搭载时钟频率为 3.35 GHz 的 AMD Ryzen™ V1807B 四核处理器。选配的电源模块使得所有倍福 I/O 组件可直连至该 CPU 模块并被使用。
TwinCAT 自动化软件将 CX2043 转换为一台性能强大的 PLC 和运动控制系统，可以在有或者无可视化的情况下进行操作。它支持 32 位模式的 TwinCAT 2 和 64 位模式的最新 TwinCAT 3 版本。CX2033 和 CX2043 继续支持 TwinCAT 2，保障了那些已经使用或未来计划使用该 32 位版本系统所开发的项目和系统的投资安全性。
CX20x3 系列设备即使在极高的计算负载情况下依然展现出了出色的实时性能。这确保了各个 CPU 内核能够在极短时间内完成高确定性的处理任务。
硬件标配包括 2 个独立的千兆以太网接口、4 个 USB 3.2 Gen. 2 端口、1 个 DVI-D 接口和 1 个可在出厂前灵活配置的多选项接口（如串口、现场总线接口或第二个视频接口）。
内置 RAM 大小为 8 GB；也可选择升至 32 GB。控制器从 CFast 卡启动，内置 128 kB NOVRAM，可用作持久性数据内存。
CX2043 采用高品质的转速监控风扇实现散热。风扇盒具有无线连接功能，易于更换。
CX2000 系列的其它组件可通过位于两侧的多针端子连接。基本 CPU 模块的左侧最多可连接 4 个 CX2500-xxxx 型模块， 这些模块可以以任意顺序连接。各模块之间通过 PCI Express® 连接至 CPU，十分方便在现场安装。
右侧可连接 CX2550 型模块（如硬盘/SSD 模块）和 CX2100-xxxx 型电源模块。电源模块为由 CPU 模块和插接的所有可选组件构成的整个系统供电。所有倍福 EL 和 KL 端子模块均可直接与电源模块连接， 从而能够在 DIN 导轨上创建一个由控制器和 I/O 层构成的紧凑型单元。
CX2043 支持 -25°C 到 +60°C 的宽温范围，能够应用于极端气候环境。
产品状态:
正常供应
产品信息
| 技术参数 | CX2043 |
|---|---|
| 处理器 | AMD Ryzen™ V1807B 3.35 GHz |
| 处理器核数量 | 4 |
| 闪存 | CFast 卡槽，不包含卡 |
| 主内存 | 8 GB DDR4 RAM（出厂前可扩展至 32 GB） |
| 接口 | 2 x RJ45 10/100/1000 Mbit/s，1 x DVI-D，4 x USB 3.2 Gen. 2，1 x 可选接口 |
| 散热 | 带滚珠轴承和转速监测功能的集成式风扇 |
| 诊断 LED | 1 x 电源，1 x TC 状态，1 x 闪存存取，2 x 总线状态 |
| 时钟 | 由电池供电的内置时钟，用于显示时间和日期（电池可更换） |
| 操作系统 | Windows 10 IoT Enterprise 2019 LTSC, Windows 10 IoT Enterprise 2021 LTSC, Windows 11 IoT Enterprise 2024 LTSC, TwinCAT/BSD, Beckhoff RT Linux® |
| 控制软件 | TwinCAT 2 runtime TwinCAT 3 runtime (XAR) |
| I/O 接口 | 通过电源模块（E-bus 或 K-bus，自动识别） |
| 电源 | 24 V DC（-15%/+20%） |
| 支持 UPS OCT 接口 | 是 (取决于电源装置) |
| NOVRAM | 128 kB |
| 最大功率输入 | 70 W |
| 重量 | 约 1230 g |
| 外形尺寸（W x H x D） | 144 mm x 99 mm x 91 mm |
| 相对湿度 | 95%，无冷凝 |
| 工作温度 | -25…+60℃ |
| 储藏温度 | -40…+85℃ |
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27 标准 |
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2/EN 61000-6-4 标准 |
| 防护等级 | IP20 |
| 认证/标记 | CE、UL |
| TwinCAT 3 性能等级 | 中等性能型（60）；请点击这里查看所有 TwinCAT 3 平台等级概览 |
| 材料规范 | CX2043 |
|---|---|
| CAS 编号 | 7439-92-1 |
| REACH SVHC | Lead |
| REACH Annex XVII | compliant |
| REACH Annex XIV | compliant |
| POP | compliant |
| RoHS | compliant with exemption |
| RoHS exemption | 6c: Copper alloy with a mass fraction of up to 4% lead, 7c-I: Lead-containing electrical and electronic components in glass and ceramic materials, excluding dielectric ceramics in capacitors |
| China-RoHS | www.beckhoff.com/china-rohs-ipc |
| CA Prop65 | www.beckhoff.com/prop65 |
| 免责声明 | This statement and the information contained above are, to the best of our knowledge and belief, accurate, based on the information we have received from our suppliers. This information is in line with the current standard of technology and our suppliers’ technical documentation. The absence of the substances is not verified by Beckhoff Automation by means of analytical tests. When addressed to our customers any information contained in this document is subject to the terms and conditions expressed in the governing customer agreement. Our general terms and conditions apply. |
| 材料规范 | SCIP | SCIP 编号 |
|---|---|
| CX2043-0100 | SCIP submission in progress |
| CX2043-0160 | SCIP submission in progress |
| CX2043-0161 | SCIP submission in progress |
| CX2043-0162 | SCIP submission in progress |
| CX2043-0163 | SCIP submission in progress |
| CX2043-0170 | SCIP submission in progress |
| CX2043-0175 | SCIP submission in progress |
| CX2043-0185 | SCIP submission in progress |
| CX2043-0190 | SCIP submission in progress |
| CX2043-0195 | SCIP submission in progress |
| CX2043-0220 | SCIP submission in progress |
| CX2043-0225 | SCIP submission in progress |
| CX2043-N010 | SCIP submission in progress |
| CX2043-N011 | 6a6c0b20-9506-4078-95a0-42f627924710 |
| CX2043-N030 | a377c137-d452-4589-8c6a-f03a8de5ff10 |
| CX2043-N031 | a8b4bd9b-de3d-4b46-999f-150ba1da415d |
| CX2043-N031-0001 | ca105050-5754-4d91-a5b7-eea038f3b3ac |
| CX2043-N031-0002 | 9db1c68f-37a3-47d4-b155-580a1f982382 |
| CX2043-N031-0003 | b56f9ee3-d15d-4042-889d-1b59c78e8a46 |
| CX2043-N031-0004 | 8cb482bf-0bb9-4cec-a7d1-0d6425dc5faa |
| CX2043-M112 | 8b874ce8-c300-4a3f-a426-7c820ef0fe43 |
| CX2043-B110 | 05149d86-e60a-47cc-89e7-48e106b45e74 |
| CX2043-M310 | e3bbe42b-7d29-42c4-8e86-c392e0082cd6 |
| CX2043-B310 | e01059f8-c4c8-4e15-a6c9-ef97983dee9d |
| CX2043-M510 | a138380c-a57f-41a9-81d2-3704621487ae |
| CX2043-B510 | 12173c07-bede-406c-a09d-9f1d8083ab17 |
| CX2043-M930 | 55770b0d-6f54-4fe3-9982-20256c785bd1 |
| CX2043-B930 | a9cce5ae-aa70-43c3-a9ec-c0de23db21a6 |
| 订购信息 | |
|---|---|
| CX2043-0100 | CPU 模块，无操作系统，未安装 TwinCAT |
| CX2043-0160 | CPU 模块，Microsoft Windows 10 IoT Enterprise 2019 LTSC，32 位，未安装 TwinCAT |
| CX2043-0161 | CPU 模块，Microsoft Windows 10 IoT Enterprise 2019 LTSC，32 位，TwinCAT 2 PLC runtime |
| CX2043-0162 | CPU 模块，Microsoft Windows 10 IoT Enterprise 2019 LTSC，32 位，TwinCAT 2 NC PTP runtime |
| CX2043-0163 | CPU 模块，Microsoft Windows 10 IoT Enterprise 2019 LTSC，32 位，TwinCAT 2 NC I runtime |
| CX2043-0170 | CPU 模块，Microsoft Windows 10 IoT Enterprise 2019 LTSC，64 位，未安装 TwinCAT |
| CX2043-0175 | CPU 模块，Microsoft Windows 10 IoT Enterprise 2019 LTSC，64 位，TwinCAT 3 runtime（XAR），不包含许可证 |
| CX2043-0185 | CPU 模块，TwinCAT/BSD、TwinCAT 3 runtime（XAR），不包含许可证 |
| CX2043-0190 | CPU 模块，Microsoft Windows 10 IoT Enterprise 2021 LTSC，64 位，未安装 TwinCAT |
| CX2043-0195 | CPU 模块，Microsoft Windows 10 IoT Enterprise 2021 LTSC，64 位，TwinCAT 3 runtime（XAR），不包含许可证 |
| CX2043-0210 | CPU 模块，Beckhoff RT Linux®，未安装 TwinCAT
（产品发布 | 预计将于 2026 年第 1 季度投放市场） |
| CX2043-0215 | CPU 模块，Beckhoff RT Linux®，TwinCAT 3 Runtime (XAR)，不包含许可证
（产品发布 | 预计将于 2026 年第 1 季度投放市场） |
| CX2043-0220 | CPU 模块，Microsoft Windows 11 IoT Enterprise 2024 LTSC，64 位，未安装 TwinCAT |
| CX2043-0225 | CPU 模块，Microsoft Windows 11 IoT Enterprise 2024 LTSC，64 位，TwinCAT 3 runtime（XAR），不包含许可证 |
CX20x3-016x: only 4 GB RAM can be used with Windows 10 IoT Enterprise 2019 LTSC 32 Bit.
TwinCAT/BSD 和 Beckhoff RT Linux® 要求一张容量至少为 20 GB 的 CFast 闪存卡。
Windows 10 IoT Enterprise 要求一张容量至少为 40 GB 的 CFast 闪存卡。
Windows 11 IoT Enterprise requires 10 GB free storage space for future security updates. Depending on the installed software, a storage media with at least 80 GB is recommended. For details see Infosys.
TwinCAT 3 runtime（XAR）已预装，不包含许可证。请通过 TwinCAT 3 价格表单独订购 TwinCAT 3 许可证。
| 选项 | |
|---|---|
| CX2900-0010 | CX20x2 和 CX20x3 的 2.5 英寸硬盘/固态硬盘上预装操作系统。
需要扩展模块 CX2550-0020 和一个 2.5 英寸硬盘/固态硬盘。 |
| CX2900-0305 | 将内存从 8 GB DDR4 RAM 扩展到 16 GB DDR4 RAM 的功能选项，适用于 CX2033 和 CX2043。对于 CX2033，此扩展选项会将允许的最高环境温度降低至 50 ℃。选配 CX2900-0301 散热风扇模组后，CX2033 允许的最高环境温度可达 60℃。 |
| CX2900-0306 | 将内存从 8 GB DDR4 RAM 扩展到 32 GB DDR4 RAM 的功能选项，适用于 CX2043 |
| C9900-B654 | 已启用 UPS OCT 的专用 BIOS，代替标准 BIOS。
此 BIOS 仅适用于 CU81xx UPS 模块。 |
| 可选接口 | |
|---|---|
| CX2043-N010 | DVI-D 接口，额外的 DVI-D 接口用于复制和扩展显示模式。
不支持 TwinCAT/BSD。 |
| CX2043-N011 | DisplayPort 接口，额外的 DisplayPort 接口用于复制和扩展显示模式。
不支持 TwinCAT/BSD。 |
| CX2043-N030 | RS232 接口，D-sub 接口，9 针 |
| CX2043-N031 | RS485 接口，D-sub 接口，9 针，配置为一个不带回显的端点，终端打开 |
| CX2043-N031-0001 | RS485 接口，D-sub 接口，9 针，配置为一个带回显的端点，终端打开 |
| CX2043-N031-0002 | RS485 接口，D-sub 接口，9 针，配置为一个不带回显的端点，终端关闭 |
| CX2043-N031-0003 | RS485 接口，D-sub 接口，9 针，配置为一个带回显的端点，终端关闭 |
| CX2043-N031-0004 | RS422 接口，D-sub 接口，9 针，配置为一个全双工端点，终端打开 |
| CX2043-M112 | 2 x EtherCAT 主站接口 |
| CX2043-B110 | EtherCAT 从站接口，EtherCAT IN 和 OUT（2 个 RJ45 接口） |
| CX2043-M310 | PROFIBUS 主站接口，D-sub 接口，9 针 |
| CX2043-B310 | PROFIBUS 从站接口，D-sub 接口，9 针 |
| CX2043-M510 | CANopen 主站接口，D-sub 接口，9 针 |
| CX2043-B510 | CANopen 从站接口，D-sub 接口，9 针 |
| CX2043-M930 | PROFINET RT，控制器接口，以太网（2 x RJ45 交换式） |
| CX2043-B930 | PROFINET RT，设备接口，以太网（2 x RJ45 交换式） |
| 附件 | |
|---|---|
| CX2900-0026 | 20 GB CFast 卡，3D 闪存，宽温范围（仅适用于 Windows CE 或 TwinCAT/BSD 操作系统） |
| CX2900-0038 | 40 GB CFast 卡，3D 闪存，宽温范围 |
| CX2900-0040 | 80 GB CFast 卡，3D 闪存，宽温范围 |
| CX2900-0042 | 160 GB CFast 卡，3D 闪存，宽温范围 |
| CX2900-0044 | 320 GB CFast 卡，3D 闪存，宽温范围 |
| CX2900-0101 | 外壳锁夹（黑色），用于 CX52x0、CX53x0、CX56x0 和 CX20xx 系列 (10 套锁定装置（每套两个夹子）) |
| CX2900-0102 | 左侧模块总线连接器盖板 (5 件) |
| CX2900-0103 | 备用风扇盘，用于带风扇选件的 CX20xx – 风扇盘由底盘和 60 毫米的风扇组成 – 安装无需线缆，可在现场方便地更换 – 外形尺寸（W x H x D）：67 x 62 x 16 mm |
| CX2900-0120 | CX cable bracket for strain relief (2 pieces) |
| C9900-K530,-K552,-K553,-K554 | USB cable, shielded, PVC, 1 x 2 x 28AWG + 2C 20AWG, fixed installation, black, USB A, plug, straight, male, 4-pin – USB B, plug, straight, male, 4-pin |
| C9900-K569,-K570,K577 | USB cable, shielded, PVC, 2 x 2 x AWG28 + 1 x 2 AWG28 + 1 x 2 x AWG24, fixed installation, black, USB A, plug, straight, male, 9-pin – USB B, plug, straight, male, 9-pin |
| ZK1090-9191-0xxx | RJ45, plug, straight, male, 8-pin – RJ45, plug, straight, male, 8-pin |
| ZK1093-9191-0xxx | RJ45, plug, straight, male, 8-pin – RJ45, plug, straight, male, 8-pin |
| C9900-K527,-K549,-K550,-K568 | Display cable, shielded, PVC, fixed installation, black, DVI-D, plug, straight, male, 18 + 1-pin – DVI-D, plug, straight, male, 18 + 1-pin |
| C9900-K528,-K529,-K534...K537,-K688 | Display cable, shielded, PVC, 14 x AWG24, fixed installation, black, DVI-D, plug, straight, male, 18 + 1-pin – DVI-D, plug, straight, male, 18 + 1-pin |
| C9900-K780...K783, -K820 | Display cable, shielded, PVC, fixed installation, black, DVI-D, plug, straight, male, 24 + 1-pin – DisplayPort, plug, straight, male, 20-pin |
| C9900-K543,-K544,-K507,-K555,-K651 | Display cable, shielded, PVC, fixed installation, black, DVI-D, plug, straight, male, 24 + 1-pin – M16, plug, straight, female, 19-pin |
