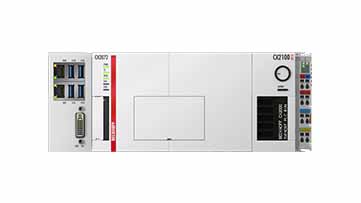

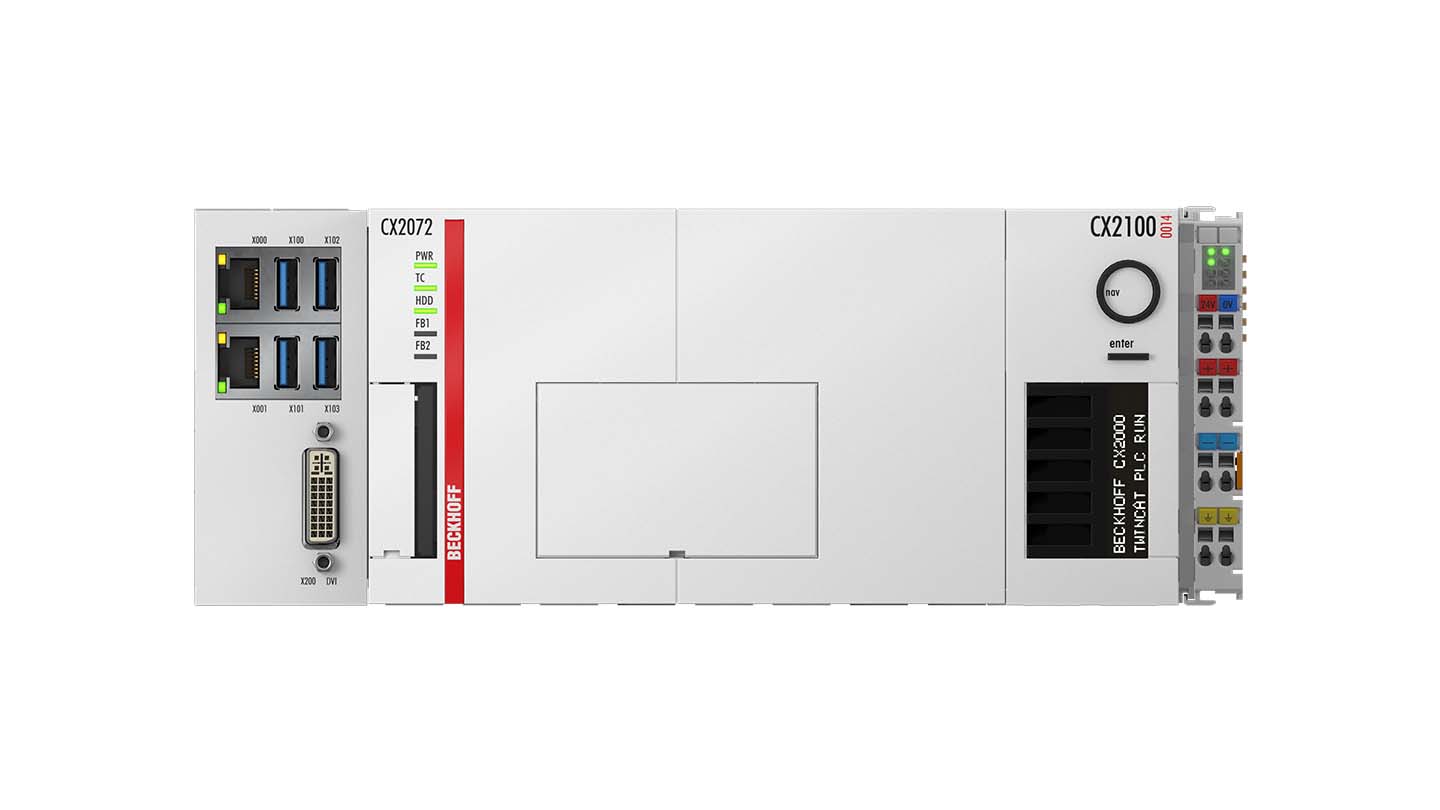

CX2072 | 配备 Intel® Xeon® D-1567 的嵌入式控制器
(behind the flap)
USB connection
(e.g. RS232, PROFIBUS,
CANopen)
CX2072 | 不带可选接口
CX2072-B110 | EtherCAT 从站接口
CX2072-M112 | 2 x EtherCAT 主站接口
CX2072-M310 | PROFIBUS 主站接口
CX2072-M510 | CANopen 主站接口
CX2072-M930 | PROFINET RT，控制器接口
CX2072-N010 | DVI-D 接口
CX2072-N011 | DisplayPort 接口
CX2072-N030 | RS232接口
CX2072-N031 | RS485接口
CX2072-N067 | 2 个以太网接口（2 个 RJ45，1/10 Gbit/s），位于设备正面上方的接口版本
CX2072-N167 | 2 个以太网接口（2 x SFP +（笼子），1/10 Gbit/s），位于设备正面上方的接口版本
CX2072 | 配备 Intel® Xeon® D-1567 的嵌入式控制器
CX2072 | 不带可选接口
CX2072-B110 | EtherCAT 从站接口
CX2072-M112 | 2 x EtherCAT 主站接口
CX2072-M310 | PROFIBUS 主站接口
CX2072-M510 | CANopen 主站接口
CX2072-M930 | PROFINET RT，控制器接口
CX2072-N010 | DVI-D 接口
CX2072-N011 | DisplayPort 接口
CX2072-N030 | RS232接口
CX2072-N031 | RS485接口
CX2072-N067 | 2 个以太网接口（2 个 RJ45，1/10 Gbit/s），位于设备正面上方的接口版本
CX2072-N167 | 2 个以太网接口（2 x SFP +（笼子），1/10 Gbit/s），位于设备正面上方的接口版本
CX2072 搭载时钟频率为 2.1 GHz（12 核）的 Intel® Xeon® 处理器。带滚珠轴承以及转速监测功能的风扇集成在基本 CPU 模块中。除了 CPU 之外，基本模块还包含了大小为 8 GB RAM 的主存，最高可选 64 GB。控制器由一块存储操作系统以及用户程序和数据的 CFast 闪存卡启动。
CPU 还装配有 128 kB NOVRAM，以便能够在无 UPS 的情况下保存数据。
TwinCAT 3 能够将不同的自动化任务分配给各 Intel® Xeon® 处理器内核。
CX2000 系列中所有可从左侧或右侧插接进行功能扩展的系统模块均可连接。各模块之间通过 PCI Express® 连接至 CPU，十分方便在现场安装。
CPU 模块通过 CX2100-0014 电源模块供电。电源模块和 CPU 之间最多可插接两个海量存储模块（CX2550-0010 CFast 模块或 CX2550-0020 2.5 英寸 SSD 模块），因此总共最多可以使用 3 台海量存储设备。
产品状态:
正常供应
产品信息
| 技术参数 | CX2072 |
|---|---|
| 处理器 | Intel® Xeon® D-1567 2.1 GHz |
| 处理器核数量 | 12 |
| 显卡 | AMD E8860，2 GB GDR5 |
| 闪存 | CFast 卡槽，不包含卡 |
| 主内存 | 8 GB DDR4 RAM（出厂前可扩展至 64 GB） |
| 接口 | 2 x RJ45 10/100/1000 Mbit/s，1 x DVI-I，4 x USB 3.0，1 x 可选接口 |
| 散热 | 带滚珠轴承和转速监测功能的集成式风扇 |
| 诊断 LED | 1 x 电源，1 x TC 状态，1 x 闪存存取，2 x 总线状态 |
| 时钟 | 由电池供电的内置时钟，用于显示时间和日期（电池可更换） |
| 操作系统 | Windows 10 IoT Enterprise、Windows 11 IoT Enterprise 2024 LTSC、TwinCAT/BSD |
| 控制软件 | TwinCAT 3 runtime（XAR） |
| I/O 接口 | 通过电源模块（E-bus 或 K-bus，自动识别） |
| 电源 | 24 V DC（-15%/+20%） |
| 支持 UPS OCT 接口 | 无 |
| NOVRAM | 128 kB |
| 最大功率输入 | 130 W |
| 重量 | 约 1650 g |
| 外形尺寸（W x H x D） | 204 mm x 99 mm x 91 mm |
| 相对湿度 | 95%，无冷凝 |
| 工作温度 | -25…+50°C |
| 储藏温度 | -40…+85℃ |
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27 标准 |
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2/EN 61000-6-4 标准 |
| 防护等级 | IP20 |
| 认证/标记 | CE、UL |
| TwinCAT 3 性能等级 | 极高性能型（81）；请点击这里查看所有 TwinCAT 3 平台等级概览 |
| 材料规范 | CX2072 |
|---|---|
| CAS 编号 | 7439-92-1 |
| REACH SVHC | Lead |
| REACH Annex XVII | compliant |
| REACH Annex XIV | compliant |
| POP | compliant |
| RoHS | compliant with exemption |
| RoHS exemption | 6c: Copper alloy with a mass fraction of up to 4% lead, 7c-I: Lead-containing electrical and electronic components in glass and ceramic materials, excluding dielectric ceramics in capacitors |
| China-RoHS | www.beckhoff.com/china-rohs-ipc |
| CA Prop65 | www.beckhoff.com/prop65 |
| 免责声明 | This statement and the information contained above are, to the best of our knowledge and belief, accurate, based on the information we have received from our suppliers. This information is in line with the current standard of technology and our suppliers’ technical documentation. The absence of the substances is not verified by Beckhoff Automation by means of analytical tests. When addressed to our customers any information contained in this document is subject to the terms and conditions expressed in the governing customer agreement. Our general terms and conditions apply. |
| 材料规范 | SCIP | SCIP 编号 |
|---|---|
| CX2072-0100 | SCIP submission in progress |
| CX2072-0150 | SCIP submission in progress |
| CX2072-0155 | SCIP submission in progress |
| CX2072-0170 | SCIP submission in progress |
| CX2072-0175 | SCIP submission in progress |
| CX2072-0185 | SCIP submission in progress |
| CX2072-0190 | SCIP submission in progress |
| CX2072-0195 | SCIP submission in progress |
| CX2072-N010 | SCIP submission in progress |
| CX2072-N011 | eb12a5bd-51e0-474b-b13c-5bbddbde199e |
| CX2072-N030 | faf237a2-93ef-4447-99bb-f6bc0587f3c3 |
| CX2072-N031 | 1041234c-a480-402a-83d8-c65922e80fbc |
| CX2072-N031-0001 | 44eef6af-fa78-498b-987a-dd7105237430 |
| CX2072-N031-0002 | 3b500e4d-d76e-463b-941d-e5837d094420 |
| CX2072-N031-0003 | 108d8b45-ec0b-46a5-9191-0b016e41cc05 |
| CX2072-N031-0004 | 20501071-1673-4b07-b649-1fd5c66ff5a8 |
| CX2072-M112 | 6fb8506b-745c-4419-b259-ba4e34014a63 |
| CX2072-B110 | 7b915124-3d66-499e-9f07-fd881f906c68 |
| CX2072-M310 | 97e1ac84-35f2-4a01-b85d-98c81e9a182e |
| CX2072-B310 | d552237e-1090-44db-8bc2-45c5179d5bc8 |
| CX2072-M510 | d0357cf7-bd52-4a9c-add6-0a9cc2611638 |
| CX2072-B510 | 8fcf453f-3e21-4834-bae4-ccfdbf34063d |
| CX2072-M930 | 0b40b2c4-e9a9-407b-ac80-7a5d28809926 |
| CX2072-B930 | cd1c62d0-e841-469c-8d18-2539e270437d |
| 订购信息 | |
|---|---|
| CX2072-0100 | CPU 模块，无操作系统，未安装 TwinCAT |
| CX2072-0150 | CPU 模块，Microsoft Windows 10 IoT Enterprise 2016 LTSB，64 位，未安装 TwinCAT |
| CX2072-0155 | CPU 模块，Microsoft Windows 10 IoT Enterprise 2016 LTSB，64 位，TwinCAT 3 runtime（XAR），不包含许可证 |
| CX2072-0170 | CPU 模块，Microsoft Windows 10 IoT Enterprise 2019 LTSC，64 位，未安装 TwinCAT |
| CX2072-0175 | CPU 模块，Microsoft Windows 10 IoT Enterprise 2019 LTSC，64 位，TwinCAT 3 runtime（XAR），不包含许可证 |
| CX2072-0185 | CPU 模块，TwinCAT/BSD、TwinCAT 3 runtime（XAR），不包含许可证 |
| CX2072-0190 | CPU 模块，Microsoft Windows 10 IoT Enterprise 2021 LTSC，64 位，未安装 TwinCAT |
| CX2072-0195 | CPU 模块，Microsoft Windows 10 IoT Enterprise 2021 LTSC，64 位，TwinCAT 3 runtime（XAR），不包含许可证 |
| CX2072-0220 | CPU 模块，Microsoft Windows 11 IoT Enterprise 2024 LTSC，64 位，未安装 TwinCAT |
| CX2072-0225 | CPU 模块，Microsoft Windows 11 IoT Enterprise 2024 LTSC，64 位，TwinCAT 3 runtime（XAR），不包含许可证 |
TwinCAT/BSD 和 Beckhoff RT Linux® 要求一张容量至少为 20 GB 的 CFast 闪存卡。
Windows 10 IoT Enterprise 2021 LTSC 要求一张容量至少为 40 GB 的 CFast 闪存卡。
Windows 11 IoT Enterprise 2024 LTSC requires 10 GB free storage space for future security updates. Depending on the installed software, a storage media with at least 80 GB is recommended. For details see Infosys. For optimum operation, a memory expansion from 4 GB to 8 GB RAM is also recommended.
TwinCAT 3 runtime（XAR）已预装，不包含许可证。请通过 TwinCAT 3 价格表单独订购 TwinCAT 3 许可证。
| 选项 | |
|---|---|
| CX2900-0010 | CX20x2 和 CX20x3 的 2.5 英寸硬盘/固态硬盘上预装操作系统。
需要扩展模块 CX2550-0020 和一个 2.5 英寸硬盘/固态硬盘。 |
| CX2900-0205 | 将内存从 8 GB DDR4 RAM 扩展到 16 GB DDR4 RAM 的功能选项，适用于 CX2042、CX2062 和 CX2072 |
| CX2900-0206 | 将内存从 8 GB DDR4 RAM 扩展到 32 GB DDR4 RAM 的功能选项，适用于 CX2042、CX2062 和 CX2072 |
| CX2900-0207 | 将内存从 8 GB DDR4 RAM 扩展到 64 GB DDR4 RAM 的功能选项，适用于 CX2042、CX2062 和 CX2072 |
| 可选接口 | |
|---|---|
| CX2072-N010 | DVI-D 接口，额外的 DVI-D 接口用于复制和扩展显示模式。
不支持 TwinCAT/BSD。 |
| CX2072-N011 | DisplayPort 接口，额外的 DisplayPort 接口用于复制和扩展显示模式。
不支持 TwinCAT/BSD。 |
| CX2072-N030 | RS232 接口，D-sub 接口，9 针 |
| CX2072-N031 | RS485 接口，D-sub 接口，9 针，配置为一个不带回显的端点，终端打开 |
| CX2072-N031-0001 | RS485 接口，D-sub 接口，9 针，配置为一个带回显的端点，终端打开 |
| CX2072-N031-0002 | RS485 接口，D-sub 接口，9 针，配置为一个不带回显的端点，终端关闭 |
| CX2072-N031-0003 | RS485 接口，D-sub 接口，9 针，配置为一个带回显的端点，终端关闭 |
| CX2072-N031-0004 | RS422 接口，D-sub 接口，9 针，配置为一个全双工端点，终端打开 |
| CX2072-N067 | 2 个以太网接口（2 个 RJ45，1/10 Gbit/s），位于设备正面上方的接口版本 |
| CX2072-N167 | 2 个以太网接口（2 x SFP +（笼子），1/10 Gbit/s），位于设备正面上方的接口版本 |
| CX2072-M112 | 2 x EtherCAT 主站接口 |
| CX2072-B110 | EtherCAT 从站接口，EtherCAT IN 和 OUT（2 个 RJ45 接口） |
| CX2072-M310 | PROFIBUS 主站接口，D-sub 接口，9 针 |
| CX2072-B310 | PROFIBUS 从站接口，D-sub 接口，9 针 |
| CX2072-M510 | CANopen 主站接口，D-sub 接口，9 针 |
| CX2072-B510 | CANopen 从站接口，D-sub 接口，9 针 |
| CX2072-M930 | PROFINET RT，控制器接口，以太网（2 x RJ45 交换式） |
| CX2072-B930 | PROFINET RT，设备接口，以太网（2 x RJ45 交换式） |
| 附件 | |
|---|---|
| CX1900-0101 | DVI 转 VGA 转接头，用于连接一台标准 VGA 监视器至 CX 系统（挑选出 DVI-I 接口的 VGA 信号）。 |
| CX2900-0026 | 20 GB CFast 卡，3D 闪存，宽温范围（仅适用于 Windows CE 或 TwinCAT/BSD 操作系统） |
| CX2900-0038 | 40 GB CFast 卡，3D 闪存，宽温范围 |
| CX2900-0040 | 80 GB CFast 卡，3D 闪存，宽温范围 |
| CX2900-0042 | 160 GB CFast 卡，3D 闪存，宽温范围 |
| CX2900-0044 | 320 GB CFast 卡，3D 闪存，宽温范围 |
| CX2900-0101 | 外壳锁夹（黑色），用于 CX52x0、CX53x0、CX56x0 和 CX20xx 系列 10 套锁定装置（每套两个夹子） |
| CX2900-0102 | 左侧模块总线连接器盖板，5 件 |
| CX2900-0103 | 备用风扇盘，用于带风扇选件的 CX20xx – 风扇盘由底盘和 60 毫米的风扇组成 – 安装无需线缆，可在现场方便地更换 – 外形尺寸（W x H x D）：67 x 62 x 16 mm |
| C9900-K530,-K552,-K553,-K554 | USB cable, shielded, PVC, 1 x 2 x 28AWG + 2C 20AWG, fixed installation, black, USB A, plug, straight, male, 4-pin – USB B, plug, straight, male, 4-pin |
| C9900-K569,-K570,K577 | USB cable, shielded, PVC, 2 x 2 x AWG28 + 1 x 2 AWG28 + 1 x 2 x AWG24, fixed installation, black, USB A, plug, straight, male, 9-pin – USB B, plug, straight, male, 9-pin |
| ZK1090-9191-0xxx | RJ45, plug, straight, male, 8-pin – RJ45, plug, straight, male, 8-pin |
| ZK1093-9191-0xxx | RJ45, plug, straight, male, 8-pin – RJ45, plug, straight, male, 8-pin |
| C9900-K527,-K549,-K550,-K568 | Display cable, shielded, PVC, fixed installation, black, DVI-D, plug, straight, male, 18 + 1-pin – DVI-D, plug, straight, male, 18 + 1-pin |
| C9900-K528,-K529,-K534...K537,-K688 | Display cable, shielded, PVC, 14 x AWG24, fixed installation, black, DVI-D, plug, straight, male, 18 + 1-pin – DVI-D, plug, straight, male, 18 + 1-pin |
| C9900-K780...K783, -K820 | Display cable, shielded, PVC, fixed installation, black, DVI-D, plug, straight, male, 24 + 1-pin – DisplayPort, plug, straight, male, 20-pin |
| C9900-K543,-K544,-K507,-K555,-K651 | Display cable, shielded, PVC, fixed installation, black, DVI-D, plug, straight, male, 24 + 1-pin – M16, plug, straight, female, 19-pin |
