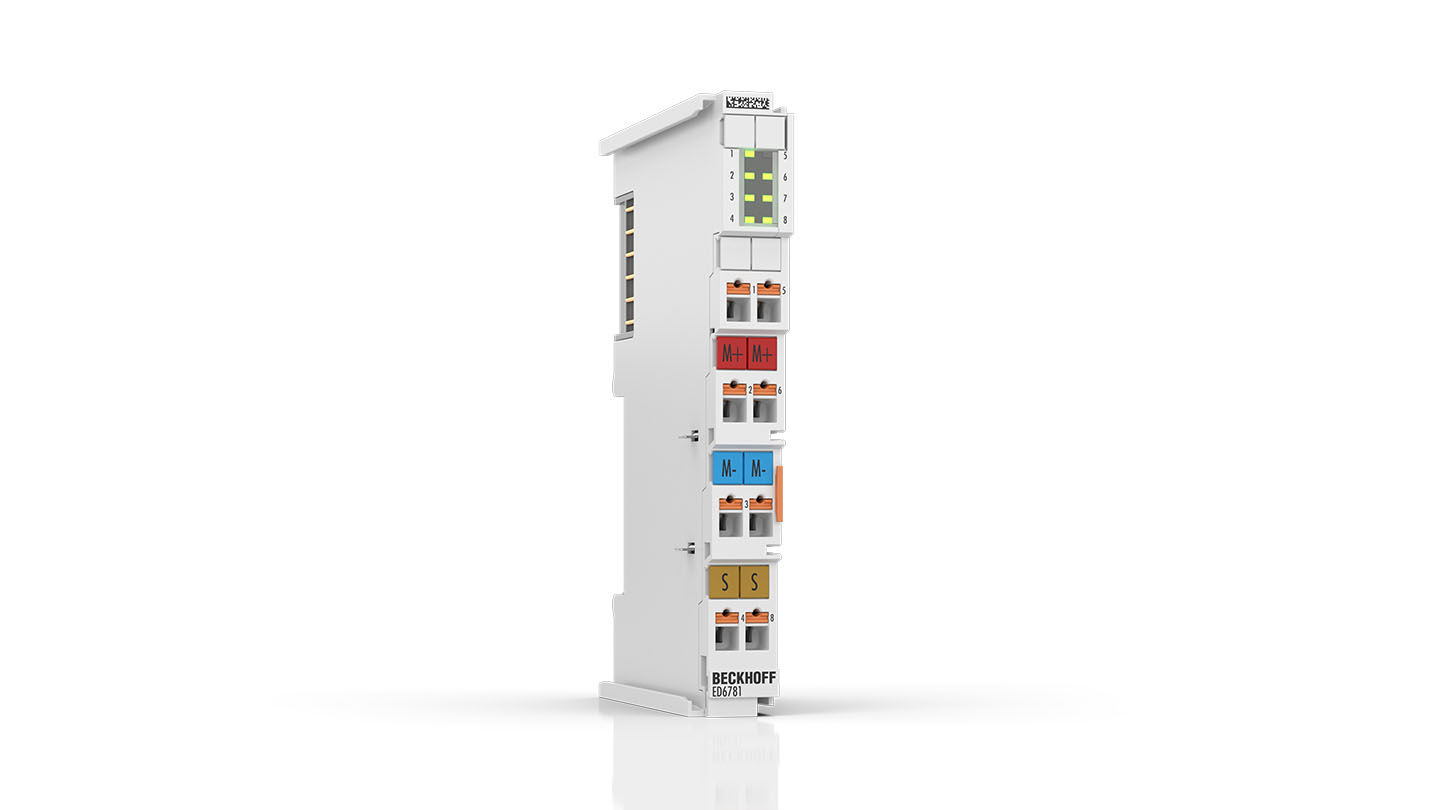

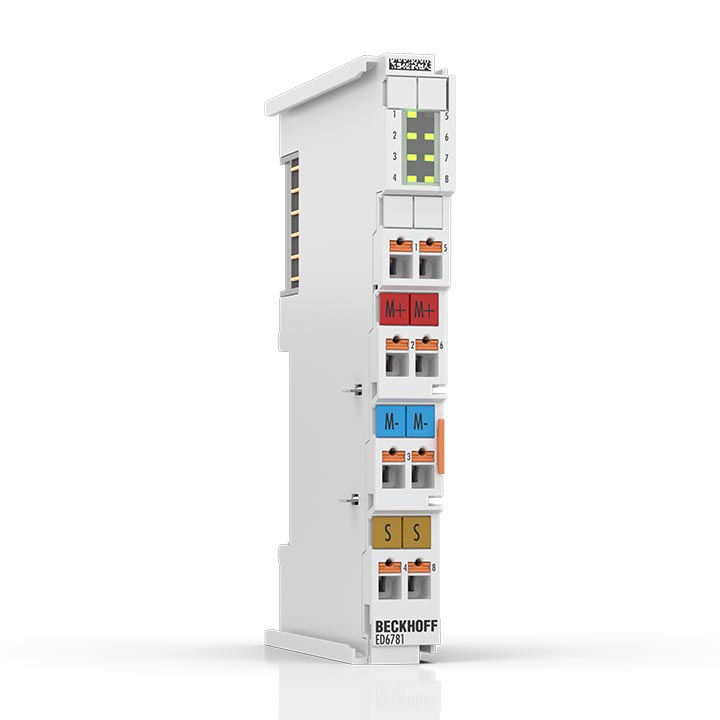

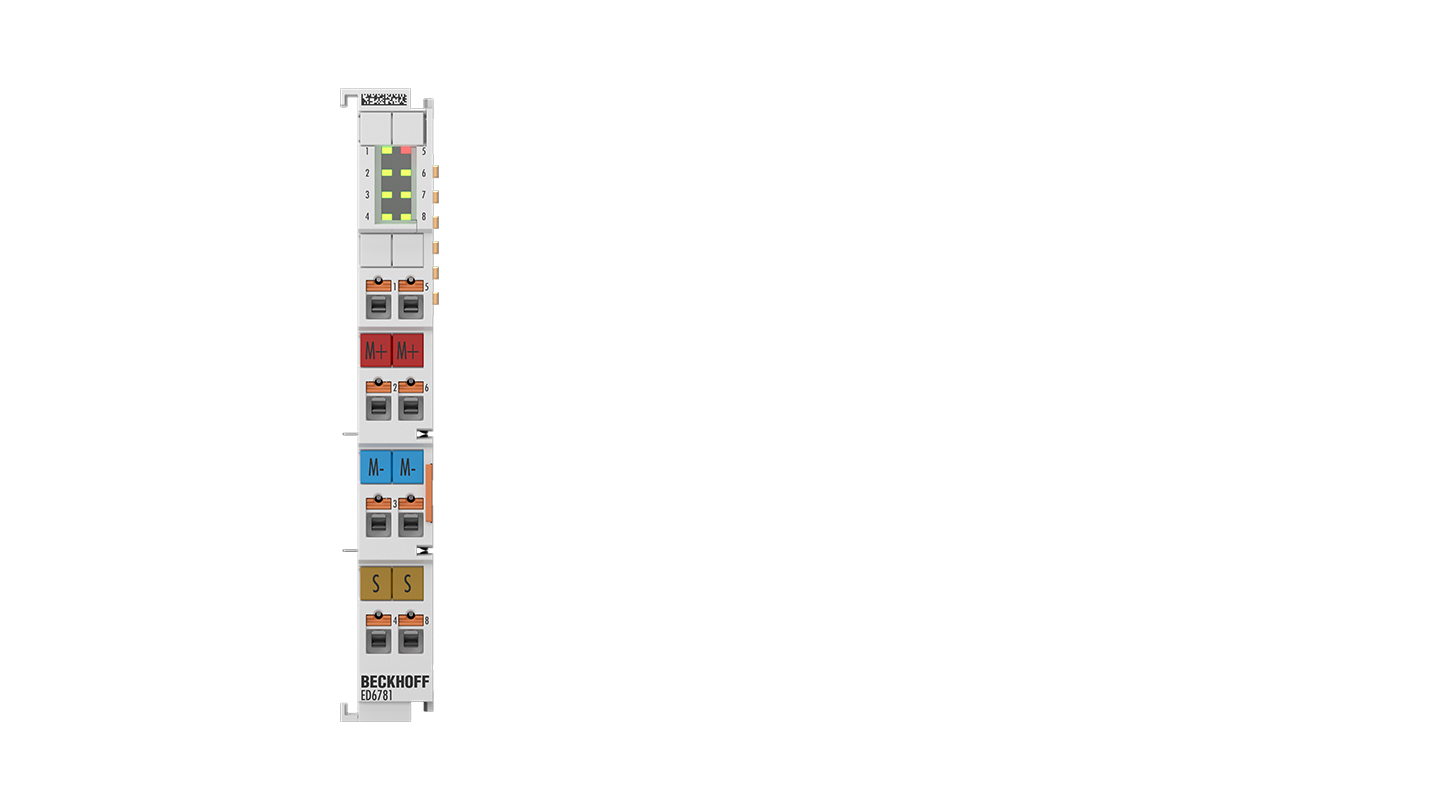

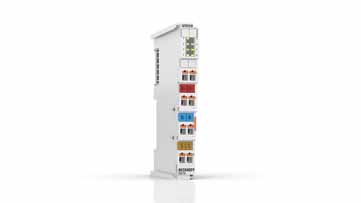

ED6781 EtherCAT 端子模块能够直接连接 M-Bus 设备。M-bus（仪表总线）是一种用于采集电表、水表、煤气表和热/冷量表中的消费数据的现场总线。
M-Bus 主站及所连接的 M-Bus 设备可以在 TwinCAT 3 System Manager 中方便地配置和参数化。编程完全通过 TwinCAT 3 功能块进行。
ED6781 集成的电源最多可为 80 个 M-Bus 设备（标准负载）供电，每个设备的电流消耗为 1.5 mA。
ED 系列 EtherCAT 端子模块采用直插式连接技术，接线简单且无需工具。
产品状态:
产品发布 | 预计将于 2026 年第 1 季度投放市场
产品信息
| 一般信息 | ED6781 |
|---|---|
| 通道数量 | 总共 | 1 |
| 内部通信协议 | EtherCAT |
| 通信接口 | ED6781 |
|---|---|
| 通道数量 | 1 |
| 功能 | M-Bus 主站 |
| 接口 | M-Bus |
| 协议 | M-Bus |
| 数据传输介质 | 铜 |
| 设备类型 | 主站 |
| 传输速率 | 300...9,600 baud |
| 设备数量 | 80 |
| 设备类型 | M-Bus 从站 |
| 设备 | 供电电压 | 36 V DC |
| 设备 | 供电电流 | 120 mA |
| 终端电阻 | 否 |
| 电缆长度 | 点对点 | 最长 300 m |
| 连接技术 | 直插式 |
| XFC | ED6781 |
|---|---|
| 分布式时钟 | 否 |
| 时间戳 | 否 |
| 超采样 | 否 |
| 电源和电气隔离 | ED6781 |
|---|---|
| 電気信号 | 供給電圧 | 通过电源触点 |
| E-bus | 电流消耗 | 典型值 70 mA |
| 电源触点 | 输入电压 | 24 V DC（-15 %/+20 %） |
| 电源触点 | 电流承载能力 | max. 10 A DC |
| 电源触点 | 电流消耗 | – |
| 电源触点 | 输出电压 | 对应于电源触点 | 输入电压 |
| 电气隔离 | 通道/总线 | 功能，707 V DC 型式试验 |
| 环境条件 | ED6781 |
|---|---|
| 工作温度 | 0…55℃ |
| 储藏温度 | -25…+85℃ |
| 相对湿度 | 95%，无冷凝 |
| 安装位置 | 可变 |
| 标准和认证 | ED6781 |
|---|---|
| 抗振动性能 | 符合 EN 60068-2-6 标准 |
| 抗冲击性能 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射性能 | 符合 EN 61000-6-4 标准 |
| 标记 | CE |
| 认证 | cULus（准备中） |
| 外壳数据 | ED-12-8 针 | EF-12-8 针 |
|---|---|---|
| 重量 | 55 g | 60 g |
| 防护等级 | IP20 | |
| 材料 | 聚碳酸脂 | |
| 外形尺寸 | 宽度（单人） | 15 mm | |
| 外形尺寸 | 宽度（排成一行） | 12 mm | |
| 外形尺寸 | 高度 | 100 mm | |
| 外形尺寸 | 厚度 | 65 mm | 68 mm |
| 安装方式 | 终端/后墙 | DIN 导轨，35 mm（EN 60715） | |
| 安装方式 | 终端/终端 | 双插槽和键连接 | |
| 可插拔接线 | 否 | 是 |
| 连接技术 | 直插式 | |
| 连接线径 | 实心线 | 0.08…2.5 mm² | 0.08…1.5 mm² |
| 连接线径 | 绞线 | 0.08…2.5 mm² | 0.08…1.5 mm² |
| 连接线径 | 带线鼻子 | 0.14…1.5 mm² | |
| 导线横截面积 AWG | 实心线 | AWG28…14 | AWG28…16 |
| 导线横截面积 AWG | 绞线 | AWG28…14 | AWG28…16 |
| 导线横截面积 AWG | 带线鼻子 | AWG26…16 | |
| 剥线长度 | 8…9 mm | 9…10 mm |
| 电源触点 | "+"（左） | 是 | |
| 电源触点 | "+"（右） | 是 | |
| 电源触点 | "-"（左） | 是 | |
| 电源触点 | "-"（右） | 是 | |
| 电源触点 | "⏚"（左） | 否 | |
| 电源触点 | "⏚"（右） | 否 | |
| 电源触点插入锁 “⏚” | 是 | |
| 订货信息 | |
|---|---|
| ED6781 | EtherCAT 端子模块，1 通道通信接口，M-Bus，主站，直插式 |
| EF6781 | EtherCAT 端子模块，1 通道通信接口，M-Bus，主站，直插式，可插拔接线层 |
