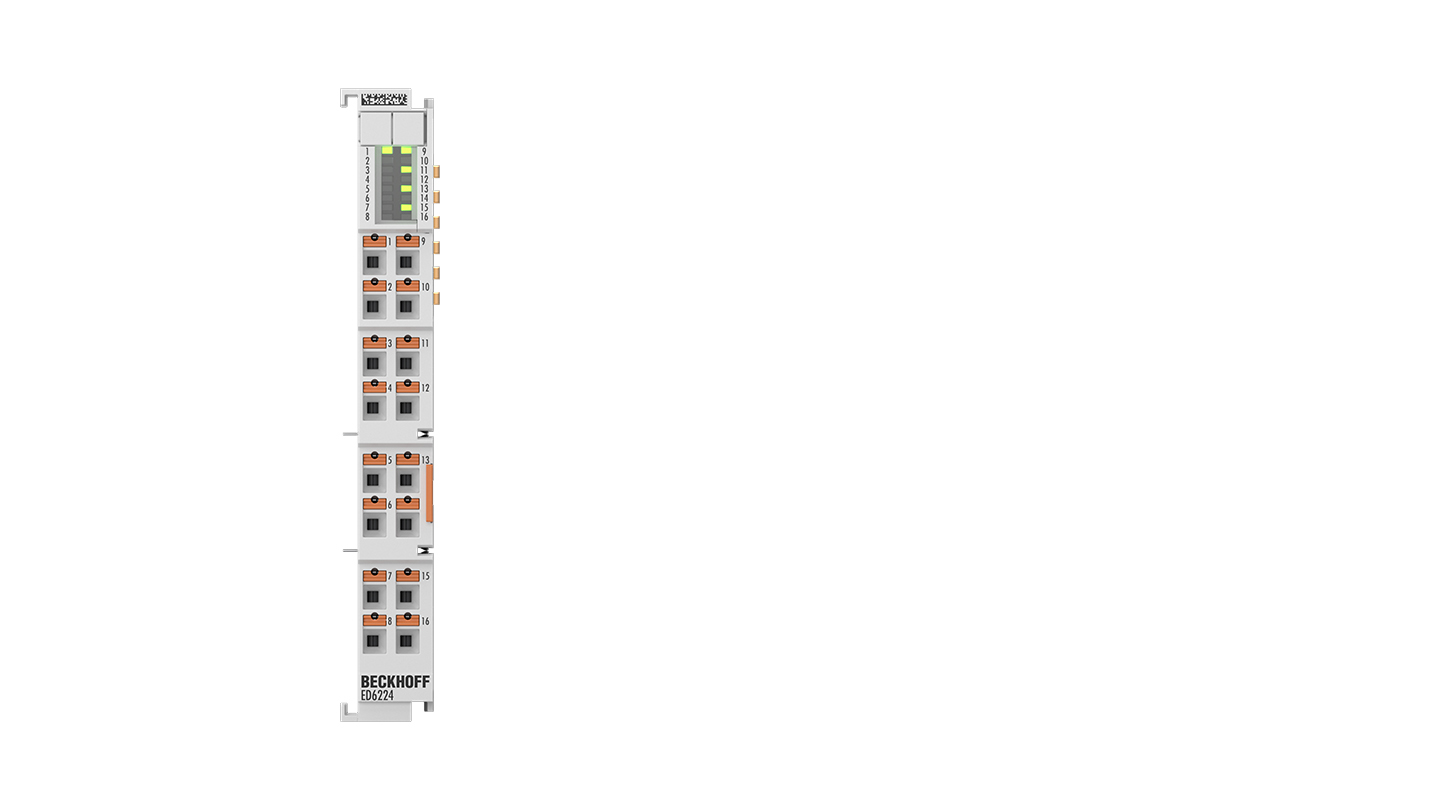

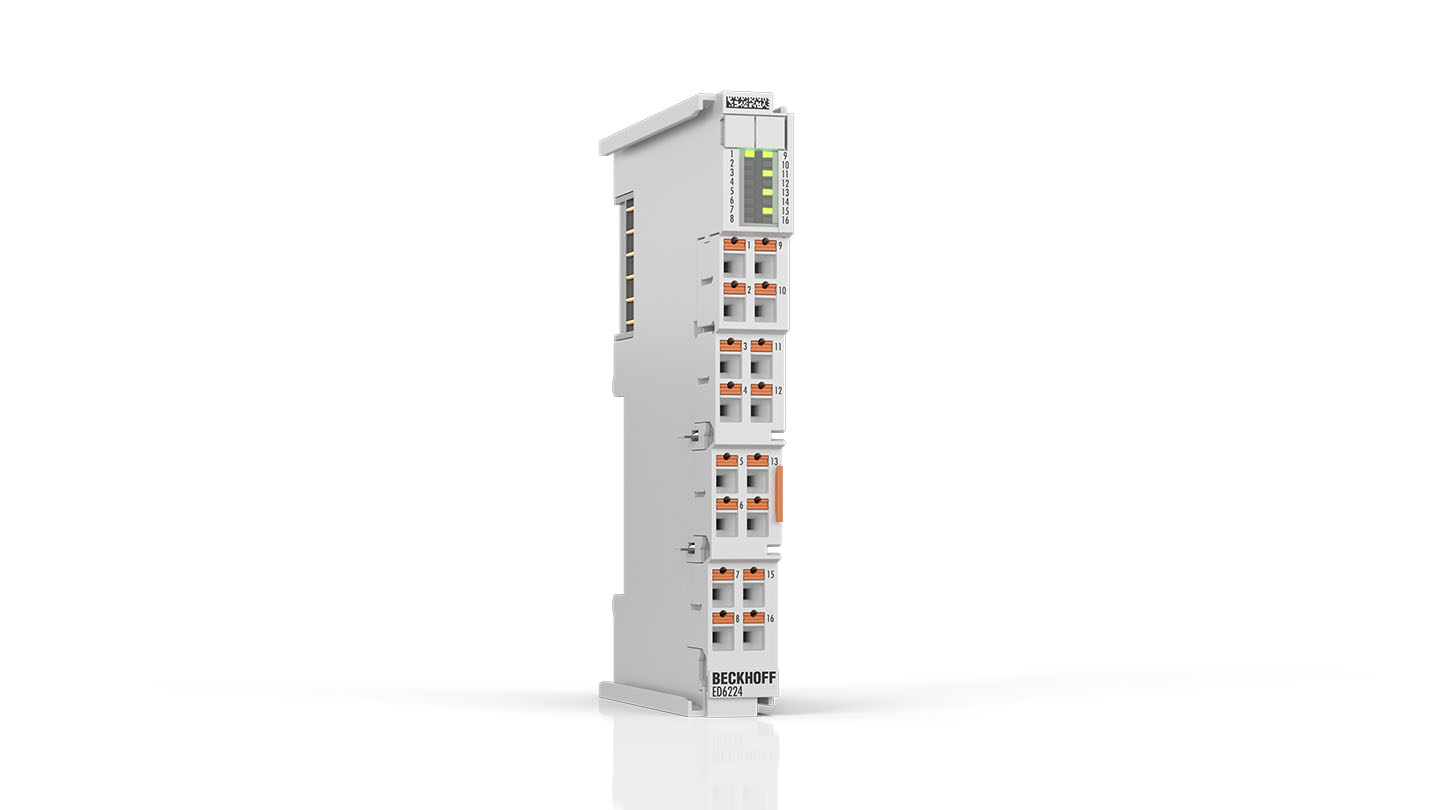

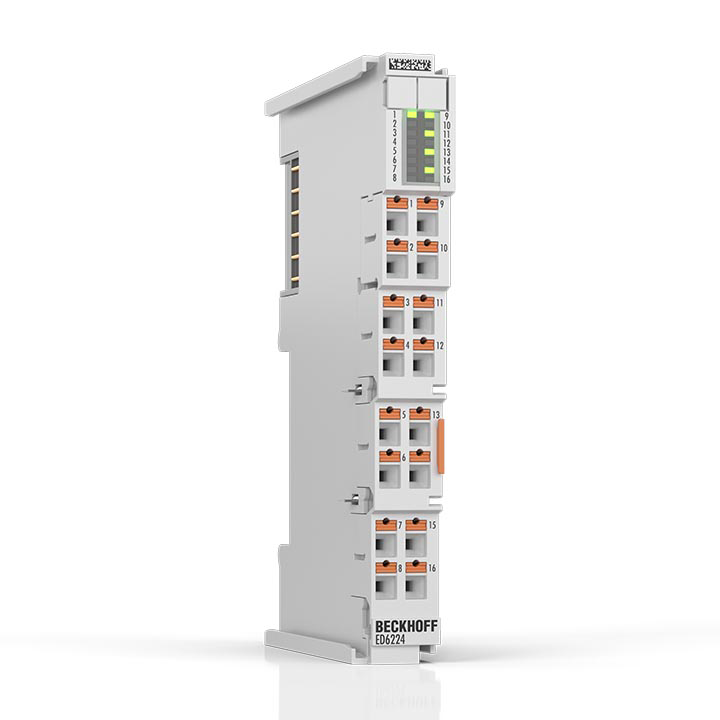

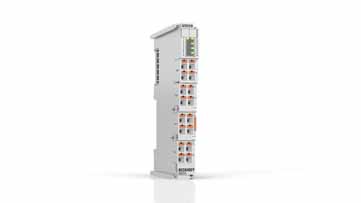

ED6224 | EtherCAT 端子模块，4 通道通信接口，IO-Link，主站，直插式
ED6224 | EtherCAT 端子模块，4 通道通信接口，IO-Link，主站，直插式
–
–
–
–
–
–
–
–
Ch. 2 status
–
Ch. 3 status
–
Ch. 4 status
–
+24 V DC
0 V
ED6224 | EtherCAT 端子模块，4 通道通信接口，IO-Link，主站，直插式
ED6224 | EtherCAT 端子模块，4 通道通信接口，IO-Link，主站，直插式
ED6224 EtherCAT 端子模块最多可连接 4 个 IO-Link 设备。例如传感器、执行器或传感器和执行器的组合。端子模块和设备之间采用点对点连接。端子模块通过 EtherCAT 主站进行参数设置。IO-Link 作为现场总线层和传感器或执行器之间的智能连接，可实现过程数据和参数设置数据的双向交互。
带服务数据的 IO-Link 设备的参数设置可通过 ADS 使用 TwinCAT 来执行，或非常方便地通过集成的 IO-Link 调试工具来执行。
在标准设置中，ED6224 可用作为 4 通道输入端子模块（24 V DC），必要时，它与连接的 IO-Link 设备通信，对它们进行参数设置，如果适用，还可以改变它们的运行模式。由于集成到具有 16 个连接点的高密度外壳中，每个 IO-Link 设备都能够采用三线制连接模式运行。
通过 ED918x 电位分配端子模块可以额外部署 24 V DC 和 0 V DC 连接点。
ED 系列 EtherCAT 端子模块采用直插式连接技术，接线简单且无需工具。
产品状态:
产品发布 | 预计将于 2026 年第 1 季度投放市场
产品信息
| 一般信息 | ED6224 |
|---|---|
| 通道数量 | 总共 | 4 |
| 内部通信协议 | EtherCAT |
| 通信接口 | ED6224 |
|---|---|
| 端口数 | 4 |
| 接口 | IO-Link |
| 协议 | IO-Link V1.1 |
| 传输类型 | 串口 |
| 设备类型 | 主站 |
| 传输速率 | 4.8 kbaud，38.4 kbaud，230.4 kbaud |
| 设备数量 | 4 |
| 设备 | 供电电压 | 24 V DC |
| 设备 | 供电电流 | 500 mA |
| 电缆长度 | 点对点 | 最长 20 m |
| 连接技术 | 直插式 |
| XFC | ED6224 |
|---|---|
| 分布式时钟 | 是 |
| 分布式时钟 | 精度 | < 1 µs |
| 分布式时钟 | 范围 | 64 位 |
| 时间戳 | 否 |
| 超采样 | 否 |
| 电源和电气隔离 | ED6224 |
|---|---|
| 電気信号 | 供給電圧 | 通过 E-bus，通过电源触点 |
| E-bus | 电流消耗 | 典型值 120 mA |
| 电源触点 | 输入电压 | 24 V DC（-15 %/+20 %） |
| 电源触点 | 电流承载能力 | max. 10 A DC |
| 电源触点 | 电流消耗 | 取决于负载 |
| 电源触点 | 输出电压 | 对应于电源触点 | 输入电压 |
| 电气隔离 | 通道/通道 | 否 |
| 电气隔离 | 通道/总线 | 功能，707 V DC 型式试验 |
| 环境条件 | ED6224 |
|---|---|
| 工作温度 | 0…55℃ |
| 储藏温度 | -25…+85℃ |
| 相对湿度 | 95%，无冷凝 |
| 安装位置 | 可变 |
| 标准和认证 | ED6224 |
|---|---|
| 抗振动性能 | 符合 EN 60068-2-6 标准 |
| 抗冲击性能 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射性能 | 符合 EN 61000-6-4 标准 |
| 标记 | CE |
| 认证 | cULus（准备中） |
| 外壳数据 | ED-12-16 针 |
|---|---|
| 重量 | 60 g |
| 防护等级 | IP20 |
| 材料 | 聚碳酸脂 |
| 外形尺寸 | 宽度（单人） | 15 mm |
| 外形尺寸 | 宽度（排成一行） | 12 mm |
| 外形尺寸 | 高度 | 100 mm |
| 外形尺寸 | 厚度 | 65 mm |
| 安装方式 | 终端/后墙 | DIN 导轨，35 mm（EN 60715） |
| 安装方式 | 终端/终端 | 双插槽和键连接 |
| 可插拔接线 | 否 |
| 连接技术 | 直插式 |
| 连接线径 | 实心线 | 0.08…1.5 mm² |
| 连接线径 | 绞线 | 0.25…1.5 mm² |
| 连接线径 | 带线鼻子 | 0.14…0.75 mm² |
| 导线横截面积 AWG | 实心线 | AWG28…16 |
| 导线横截面积 AWG | 绞线 | AWG22…16 |
| 导线横截面积 AWG | 带线鼻子 | AWG26…19 |
| 剥线长度 | 8…9 mm |
| 电源触点 | "+"（左） | 是 |
| 电源触点 | "+"（右） | 是 |
| 电源触点 | "-"（左） | 是 |
| 电源触点 | "-"（右） | 是 |
| 电源触点 | "⏚"（左） | 否 |
| 电源触点 | "⏚"（右） | 否 |
| 电源触点插入锁 “⏚” | 是 |
