ED6001-0009 | EtherCAT 端子模块，1 通道 RS232 串行通信接口，D-sub
图片相似，可能包含可选附件
ED6001-0009 | EtherCAT 端子模块，1 通道 RS232 串行通信接口，D-sub
Run
Rx/Tx, device error
–
Rx/Tx, device error
–
Fieldbus connection,
D-sub, 9-pin
D-sub, 9-pin
1 | DCD (short-circuit pin 1, 4, 6)
2 | RxD
3 | TxD
4 | DTR (short-circuit pin 1, 4, 6)
5 | GND
6 | DSR (short-circuit pin 1, 4, 6)
7 | RTS
8 | CTS
9 | +5 V DC (opt.)
2 | RxD
3 | TxD
4 | DTR (short-circuit pin 1, 4, 6)
5 | GND
6 | DSR (short-circuit pin 1, 4, 6)
7 | RTS
8 | CTS
9 | +5 V DC (opt.)
ED6001-0009 | EtherCAT 端子模块，1 通道 RS232 串行通信接口，D-sub
ED6001-0009 | EtherCAT 端子模块，1 通道 RS232 串行通信接口，D-sub

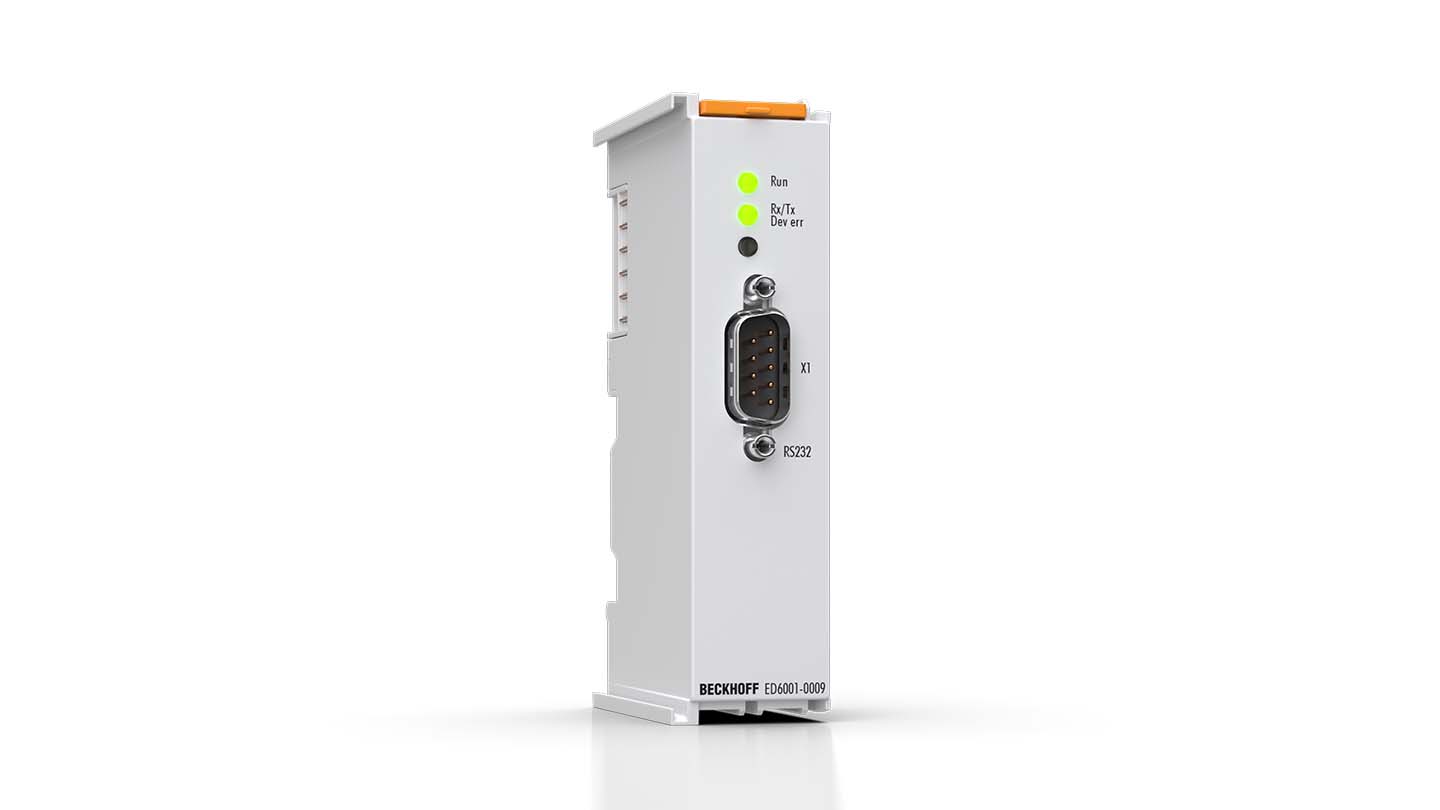

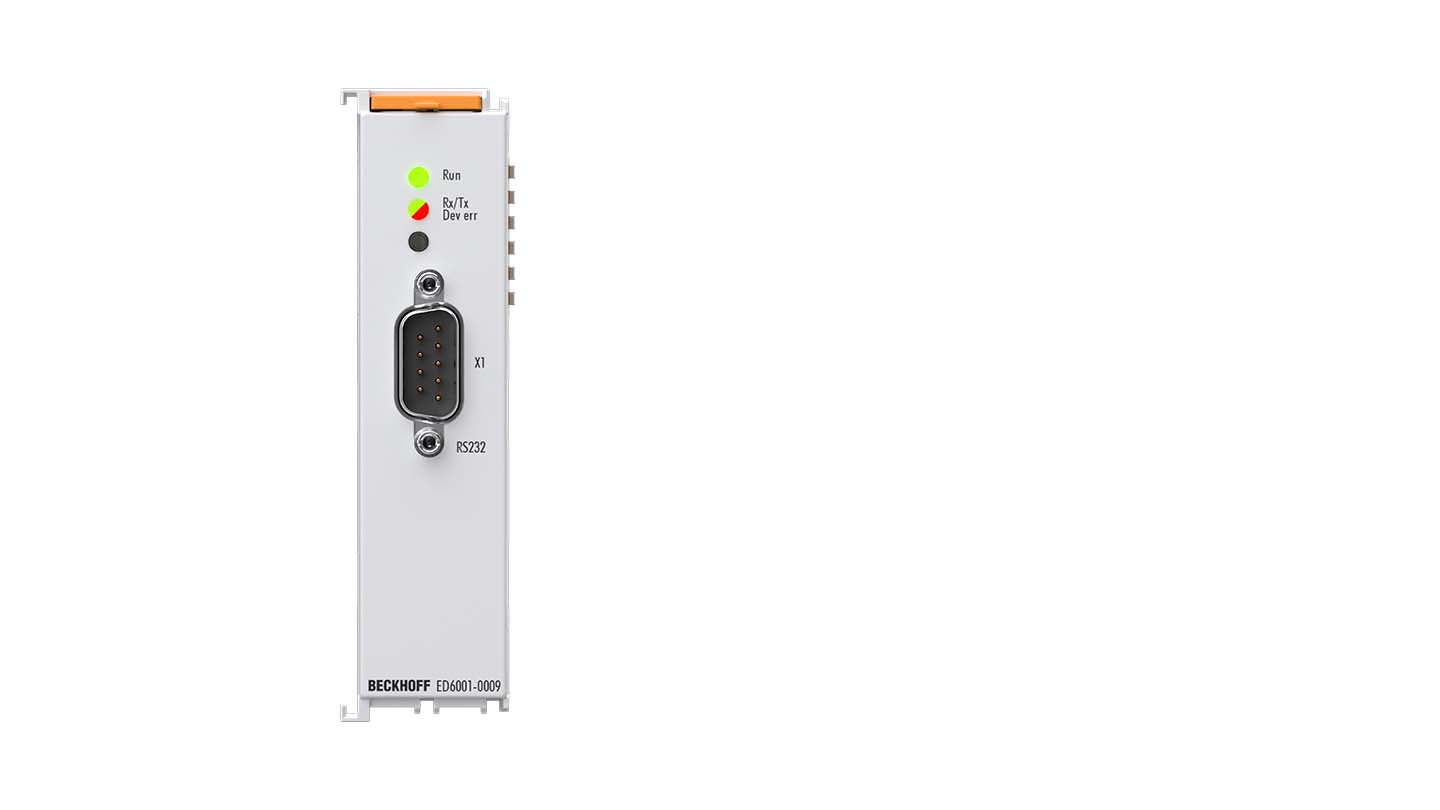

ED6001-0009 EtherCAT 端子模块可用于连接采用 RS232 通信标准的串行通信设备与自动化系统。广泛的参数设置选项可灵活满足不同的通信要求。
通过控制界面或 TwinCAT 可以设置以下参数（包括但不限于）：握手协议、波特率、数据格式（例如 8N1）以及其它选项。
若与 TwinCAT Virtual Serial COM Driver 搭配使用，该端子模块可用作 Windows COM 接口，或者与 TwinCAT 3 Modbus RTU Library 结合使用，用作 Modbus RTU 接口。
ED6001-0009 有一个串行通信通道，可为所连接的远程站提供可切换的 5 V DC 电源。
功能特点：
- 功能强大的驱动程序，适用于大量设备和长线路
- 波特率范围宽
- 全面的参数设置选项
- 使用分布式时钟时间戳收发数据
- 集成式远程站电源
产品状态:
产品发布 | 预计将于 2026 年第 3 季度投放市场
产品信息
| 一般信息 | ED6001-0009 |
|---|---|
| 通道数量 | 总共 | 1 |
| 内部通信协议 | EtherCAT |
| 通信接口 | ED6001-0009 |
|---|---|
| 通道数量 | 1 |
| 接口 | RS232 |
| 协议 | 可变 |
| 数据传输介质 | 铜 |
| 设备类型 | 主站，从站 |
| 传输速率 | 300 baud...1 Mbaud |
| 数据缓冲区 | 接收 | 4 kbyte |
| 数据缓冲区 | 发送 | 4 kbyte |
| 设备数量 | 最大为 256 |
| 设备供电 | 输出电压 | 5 V DC |
| ID 拨码开关 | 否 |
| XFC | ED6001-0009 |
|---|---|
| 分布式时钟 | 是 |
| 分布式时钟 | 精度 | < 1 µs |
| 分布式时钟 | 范围 | 64 位 |
| 时间戳 | 是 |
| 时间戳 | 精度 | 典型值 < 10 µs |
| 时间戳 | 分辨率 | 1 ns |
| 超采样 | 否 |
| 电源和电气隔离 | ED6001-0009 |
|---|---|
| 電気信号 | 供給電圧 | 通过 E-bus 供电 |
| 电气隔离 | 通道/总线 | 功能，707 V DC 型式试验 |
| 环境条件 | ED6001-0009 |
|---|---|
| 相对湿度 | 95%，无冷凝 |
| 安装位置 | 可变 |
| 标准和认证 | ED6001-0009 |
|---|---|
| 抗振动性能 | 符合 EN 60068-2-6 标准 |
| 抗冲击性能 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射性能 | 符合 EN 61000-6-4 标准 |
| 标记 | CE |
| 认证 | UL（认证工作正在进行中） |
| 外壳数据 | ED-24-D-Sub-P |
|---|---|
| 重量 | 约 80 g |
| 防护等级 | IP20 |
| 材料 | 聚碳酸脂 |
| 外形尺寸 | 宽度（单人） | 27 mm |
| 外形尺寸 | 宽度（排成一行） | 24 mm |
| 外形尺寸 | 高度 | 100 mm |
| 外形尺寸 | 厚度 | 52 mm |
| 安装方式 | 终端/后墙 | DIN 导轨，35 mm（EN 60715） |
| 安装方式 | 终端/终端 | 双插槽和键连接 |
| 连接方法 | D-sub |
| 极数 | 9 针 |
| 接触方式 | 插头 |
| 电源触点 | "+"（左） | 否 |
| 电源触点 | "+"（右） | 否 |
| 电源触点插入锁 "+" | 是 |
| 电源触点 | "-"（左） | 否 |
| 电源触点 | "-"（右） | 否 |
| 电源触点插入锁 "-" | 是 |
| 电源触点 | "⏚"（左） | 否 |
| 电源触点 | "⏚"（右） | 否 |
| 电源触点插入锁 "⏚" | 是 |
