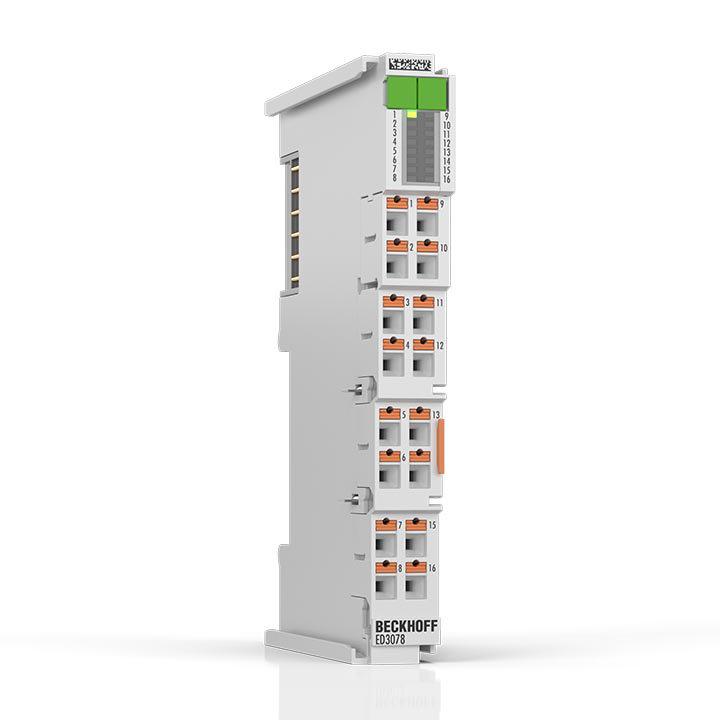

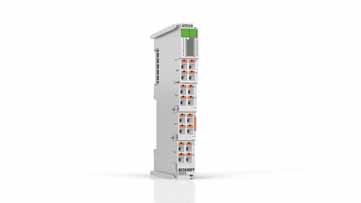

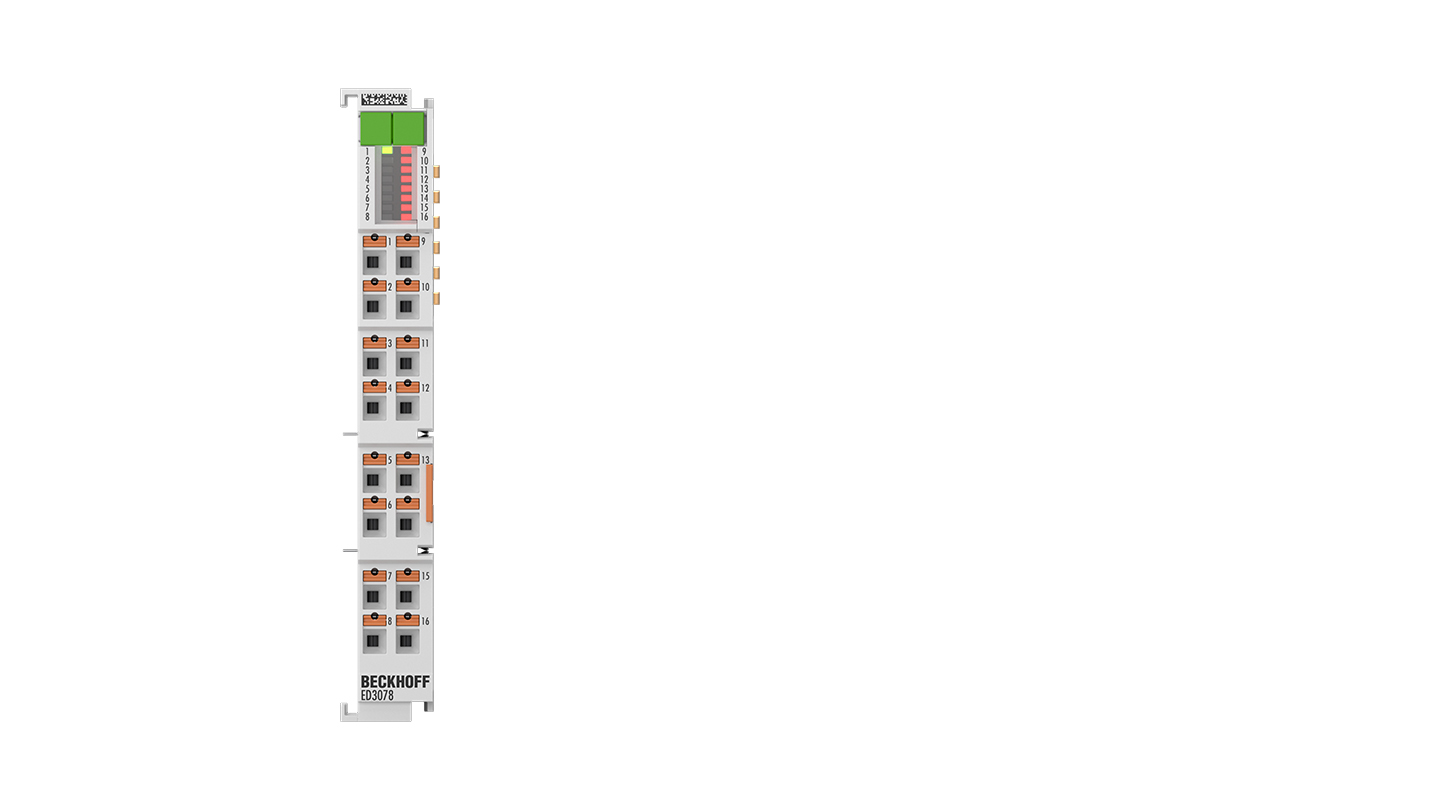

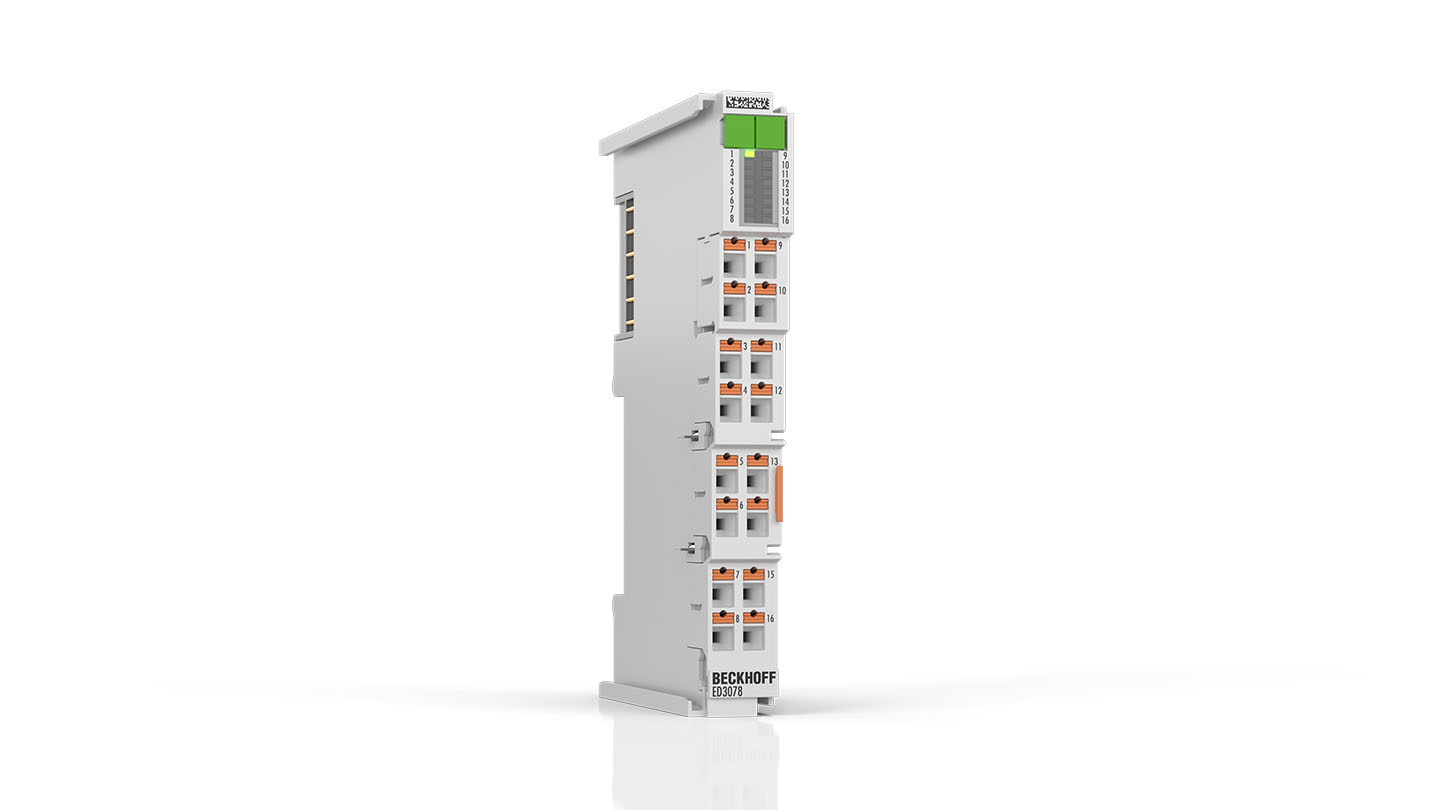

ED3078 | EtherCAT 端子模块，8 通道模拟量输入，多功能，±10 V，±20 mA，16 位，单端，2 ksps，直插式
ED3078 | EtherCAT 端子模块，8 通道模拟量输入，多功能，±10 V，±20 mA，16 位，单端，2 ksps，直插式
ED3074 模拟量输入端子模块是 16 位分辨率的 10 V/20 mA 通用型输入端子模块，适用于实现简单的控制任务。每个通道可处理 -10/0...+10 V 或 -20/0/+4...+20 mA 范围内的输入信号。电压和电流信号连接到不同的端子模块接点。每个通道都必须在 TwinCAT 中或由控制器通过 COE 设置为电压或电流模式。
电压和电流输入设计为单端输入。这意味着每个通道的连接点都连接到端子模块的 24 V DC 或 0 V DC 电源触点。所有输入都以 16 位分辨率进行数字化，并以电气隔离的形式被传送到上一级自动化系统。该端子模块支持 ±107% 扩展量程，也支持在量程内根据 NAMUR NE43 标准处理传感器信号。
ED3078 有 8 个可单独配置的输入通道。
功能特点：
- 混合型输入端子模块：10 V/20 mA
- ±107% 扩展量程
- 每通道转换率为 2 ksps，适用于实现标准自动化任务
ED 系列 EtherCAT 端子模块采用直插式连接技术，接线简单且无需工具。
产品状态:
产品发布 | 预计将于 2026 年第 1 季度投放市场
产品信息
| 一般信息 | ED3078 |
|---|---|
| 通道数量 | 总共 | 8 |
| 内部通信协议 | EtherCAT |
| 模拟量输入 | ED3078 |
|---|---|
| 电压 | |
| 通道数量 | 最大为 8 |
| 连接技术 | 二线制 |
| 分辨率 | 技术 | 16 位，包括符号 |
| 分辨率 | 过程数据 | 327.67... µV |
| 显示 | 过程数据 | REAL32，INT16 |
| ADC 转换方法 | SAR |
| 转换类型 | 多路复用 |
| 转换时间 | 每通道最小 500 µs |
| 转换速率 | 每通道最大 2 ksps |
| 信号范围 | 额定 | -10…+10 V，0…10 V |
| 信号范围 | 技术 | -10.73…+10.73 V |
| 信号范围 | 满刻度值 (FSV) | 10 V |
| 内部电阻/阻抗 | 典型值 > 220 kΩ |
| 接地参考 | 单端 |
| 频率范围 | 输入信号 | 可变 |
| 输入滤波极限频率 | 1 kHz |
| 绝缘强度 | ±30 V |
| FSV 的精度/不确定度 | 典型值 < ±0.2 % |
| 接线故障指示 | 否 |
| 电流 | |
| 通道数量 | 最大为 8 |
| 连接技术 | 二线制，三线制，四线制 |
| 分辨率 | 技术 | 16 位，包括符号 |
| 分辨率 | 过程数据 | 655.35... nA |
| 显示 | 过程数据 | REAL32，INT16 |
| ADC 转换方法 | SAR |
| 转换类型 | 多路复用 |
| 转换时间 | 每通道最小 500 µs |
| 转换速率 | 每通道最大 2 ksps |
| 信号范围 | 额定 | -20…+20 mA，0…20 mA，4…20 mA |
| 信号范围 | 技术 | -21.47…+21.47 mA |
| 信号范围 | 满刻度值 (FSV) | 20 mA |
| 内部电阻/阻抗 | 典型值 50 Ω |
| 接地参考 | 单端 |
| 频率范围 | 输入信号 | 可变 |
| 输入滤波极限频率 | 1 kHz |
| 过电流保护 | 典型值 50 mA |
| 绝缘强度 | ±30 V |
| FSV 的精度/不确定度 | 典型值 < ±0.2 % |
| 接线故障指示 | 否 |
| XFC | ED3078 |
|---|---|
| 分布式时钟 | 否 |
| 时间戳 | 否 |
| 超采样 | 否 |
| 电源和电气隔离 | ED3078 |
|---|---|
| 電気信号 | 供給電圧 | 通过 E-bus 供电 |
| E-bus | 电流消耗 | 典型值 125 mA |
| 电源触点 | 输入电压 | 最大 24 V DC（+20%） |
| 电源触点 | 电流承载能力 | 最大 10 A |
| 电源触点 | 电流消耗 | – |
| 电源触点 | 输出电压 | 对应于电源触点 | 输入电压 |
| 电气隔离 | 通道/通道 | 否 |
| 电气隔离 | 通道/总线 | 功能，707 V DC 型式试验 |
| 环境条件 | ED3078 |
|---|---|
| 工作温度 | -25…+60℃ |
| 储藏温度 | -40…+85℃ |
| 相对湿度 | 95%，无冷凝 |
| 安装位置 | 可变 |
| 标准和认证 | ED3078 |
|---|---|
| 抗振动性能 | 符合 EN 60068-2-6 标准 |
| 抗冲击性能 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射性能 | 符合 EN 61000-6-4 标准 |
| 标记 | CE |
| 认证 | cULus（准备中） |
| 外壳数据 | ED-12-16 针 |
|---|---|
| 重量 | 60 g |
| 防护等级 | IP20 |
| 材料 | 聚碳酸脂 |
| 外形尺寸 | 宽度（单人） | 15 mm |
| 外形尺寸 | 宽度（排成一行） | 12 mm |
| 外形尺寸 | 高度 | 100 mm |
| 外形尺寸 | 厚度 | 65 mm |
| 安装方式 | 终端/后墙 | DIN 导轨，35 mm（EN 60715） |
| 安装方式 | 终端/终端 | 双插槽和键连接 |
| 可插拔接线 | 否 |
| 连接技术 | 直插式 |
| 连接线径 | 实心线 | 0.08…1.5 mm² |
| 连接线径 | 绞线 | 0.25…1.5 mm² |
| 连接线径 | 带线鼻子 | 0.14…0.75 mm² |
| 导线横截面积 AWG | 实心线 | AWG28…16 |
| 导线横截面积 AWG | 绞线 | AWG22…16 |
| 导线横截面积 AWG | 带线鼻子 | AWG26…19 |
| 剥线长度 | 8…9 mm |
| 电源触点 | "+"（左） | 是 |
| 电源触点 | "+"（右） | 是 |
| 电源触点 | "-"（左） | 是 |
| 电源触点 | "-"（右） | 是 |
| 电源触点 | "⏚"（左） | 否 |
| 电源触点 | "⏚"（右） | 否 |
| 电源触点插入锁 “⏚” | 是 |
