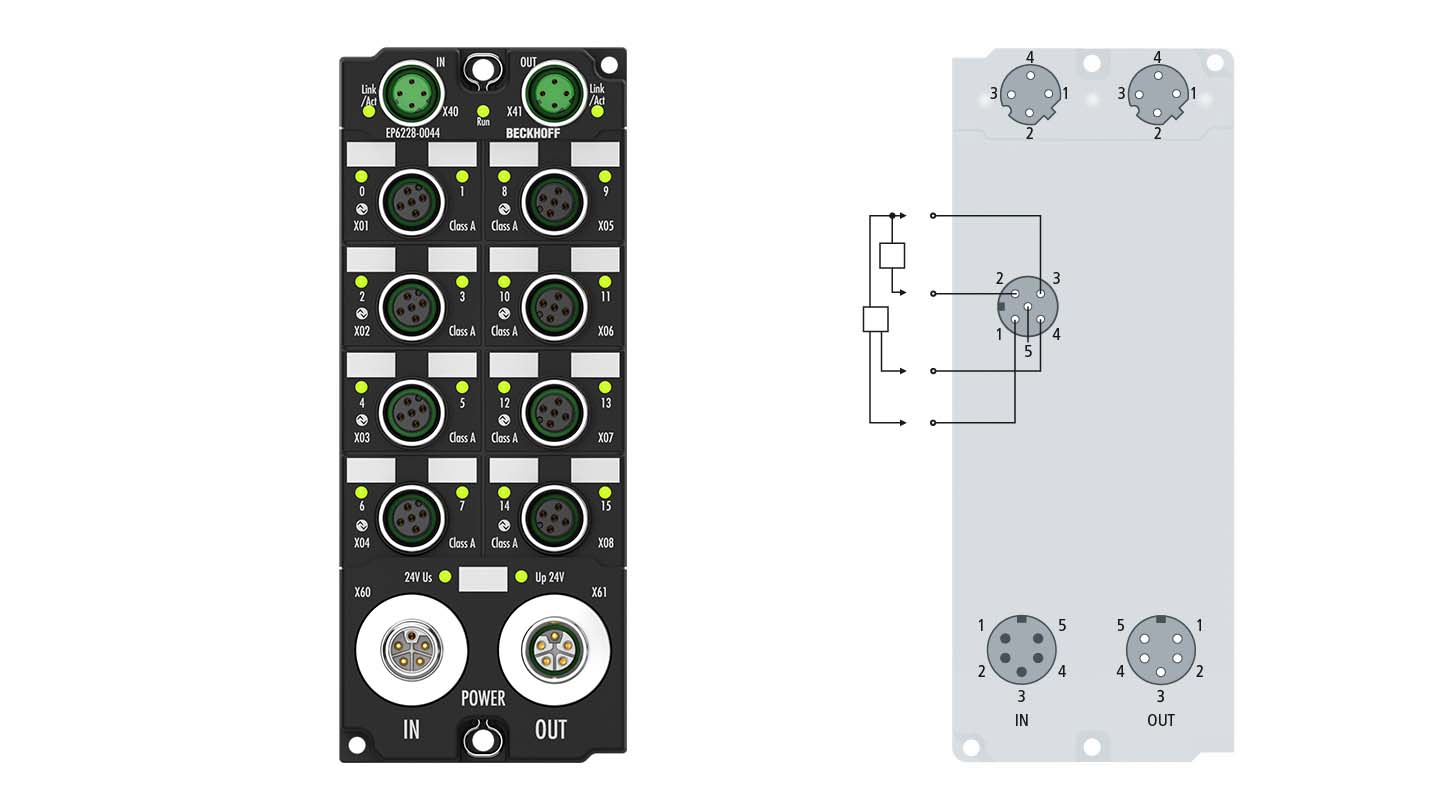

EP6228-0044 | EtherCAT 端子盒，8 通道通信接口 + 8 通道数字量混合型，IO-Link，主站，Class A，M12，L-coded
EtherCAT signal input
EtherCAT signal output
M12 I/O connection sockets
Signal status display
Labeling areas
Power supply status display:
Box supply (US)
Auxiliary voltage (UP)
Power IN
Power OUT
1 | Tx+
2 | Rx+
3 | Tx-
4 | Rx-
2 | Rx+
3 | Tx-
4 | Rx-
1 | L+
2 | DIO
3 | L-
4 | C/Q
5 | n. c.
2 | DIO
3 | L-
4 | C/Q
5 | n. c.
1 | +24 V US
2 | GNDP
3 | GNDS
4 | +24 V UP
5 | FE
2 | GNDP
3 | GNDS
4 | +24 V UP
5 | FE
EP6228-0044 | EtherCAT 端子盒，8 通道通信接口 + 8 通道数字量混合型，IO-Link，主站，Class A，M12，L-coded
EP6224-0044 IO-Link 主站模块最多可连接 8 个 IO-Link 设备。例如 IO-Link 端子盒、执行器、传感器，或执行器和传感器的组合。此外，EP6224-0044 还在 8 个 Class A 主站端口上提供额外的 8 个数字量输入或输出。
EtherCAT 端子盒通过 EtherCAT 主站进行参数设置。IO-Link 设备的参数设置可通过 ADS 使用 TwinCAT 进行配置，或非常方便地通过集成的 IO-Link 配置工具完成。
在默认设置中，EP6224-0044 的 8 个 C/Q 通道可用作为 IO-Link 通道。每个 IO-Link 通道还可选择仅用作输入或输出通道。
L-coded M12 电源连接器可为 EtherCAT 端子盒提供更高的总电流，从而确保所有 IO-Link 端口和输入/输出都能以最大电流运行。
产品状态:
产品发布 | 预计将于 2026 年第 1 季度投放市场
产品信息
| 技术参数 | 数字量输入/输出 |
|---|---|
| 额定输入电压 | 24 V DC（-15%/+20%） |
| 输入滤波 | 10 µs |
| 信号电压“0” | -3…+5 V |
| 信号电压“1” | 11…30 V（EN 61131-2，type 3） |
| 输入电流 | 典型值 3 mA（EN 61131-2，type 3） |
| 负载类型 | 阻性负载、感性负载、灯具负载 |
| 开关时间 | 典型值 TON：60 µs，典型值 TOFF：300 µs |
| 短路电流 | 典型值 1.9 A |
| 技术参数 | 其它通道 |
|---|---|
| 数据传输速率 | 4.8 kbaud、38.4 kbaud 和 230.4 kbaud |
| 规范版本 | IO-Link V1.1，Class A |
| IO-Link 接口 | 8 |
| IO-Link 传感器电源 L+ | 24 V DC，每个端口 1.6 A，∑ 16 A 用于 8 个端口 |
| IO-Link 传感器电源 P24 | – |
| IO-Link (C/Q) | 最大DO 模式下最大 500 mA |
| 技术参数 | 综述 |
|---|---|
| 协议 | EtherCAT |
| 总线接口 | 2 x M12 接口，4 针，D-coded |
| 连接方式 | M12 接口，5 针，A-coded |
| 输入数量 | 8 个额外的数字量输入或输出 |
| 额定负载电压 | 24 V DC（-15%/+20%） |
| 最大输出电流 | 每个通道 0.5 A，分别带短路保护功能，∑ 16 A |
| 额定电压 | 24 V DC（-15%/+20%） |
| 分布式时钟 | 是 |
| US 电流消耗 | 典型值 130 mA + 负载 |
| 电源接口 | 供电：1 x M12 接头，L-coded，4 + FE，下游连接：1 x M12 接口，L-coded，4+ FE |
| 电气隔离 | 500 V |
| 重量 | 约 440 g |
| 工作温度 | -25…+60℃ |
| 储藏温度 | -40…+85℃ |
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27 标准 |
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2/EN 61000-6-4 标准 |
| 防护等级/安装位置 | IP65/66/67（符合 EN 60529 标准）/可变 |
| 认证/标记 | CE、UL（准备认证中） |
| 技术参数 | M12, L-coded |
|---|---|
| 外形尺寸（W x H x D） | 60 mm x 150 mm x 26.5 mm |
| 材料 | PA6（聚酰胺） |
| 安装方式 | 2 个直径为 3.5 mm 的安装孔，用于 M3；2 个直径为 4.5 mm 的安装孔，用于 M4 |
