效率、灵活性和透明度是提高企业可持续竞争力的关键。在生产设备方面，重点在于提升效率和可靠性，而测试台架技术则需要在接口、传感器和执行器方面具有灵活性。先进的测试台架需要使用高动态的控制系统以及精确的、经过校准的测量数据。例如，运营商希望通过引入新的安全产品、状态监测或能源测量功能实现能耗优化，进而使系统更具前瞻性，为迎接未来的挑战做好充分准备。
依托我们高度集成的测量测试技术，我们精心打造了一系列模块化的测量硬件与软件产品，旨在助您构建出先进且高性能的数据采集（DAQ）系统。
倍福助您在测量测试技术领域取得领先优势：
- 测量技术集成到自动化平台中
- 多个性能等级的 EtherCAT 测量端子模块产品系列
- 支持各种信号类型、通道数量和设计
- 用于预开发、测试台架、产线内或者产线末端测量技术的平台
- 测量技术可以与现有的控制架构相结合
您有什么疑问吗？

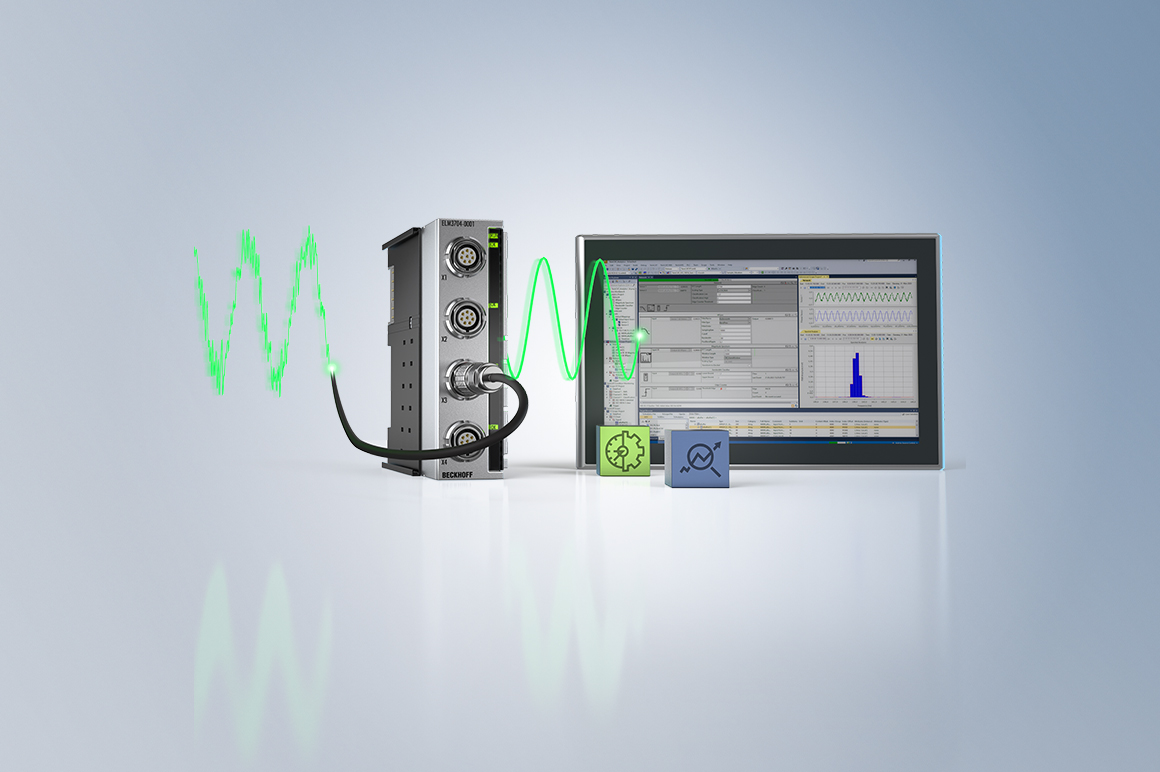

模块化 DAQ 系统：从数据采集到分析
我们的测量测试技术

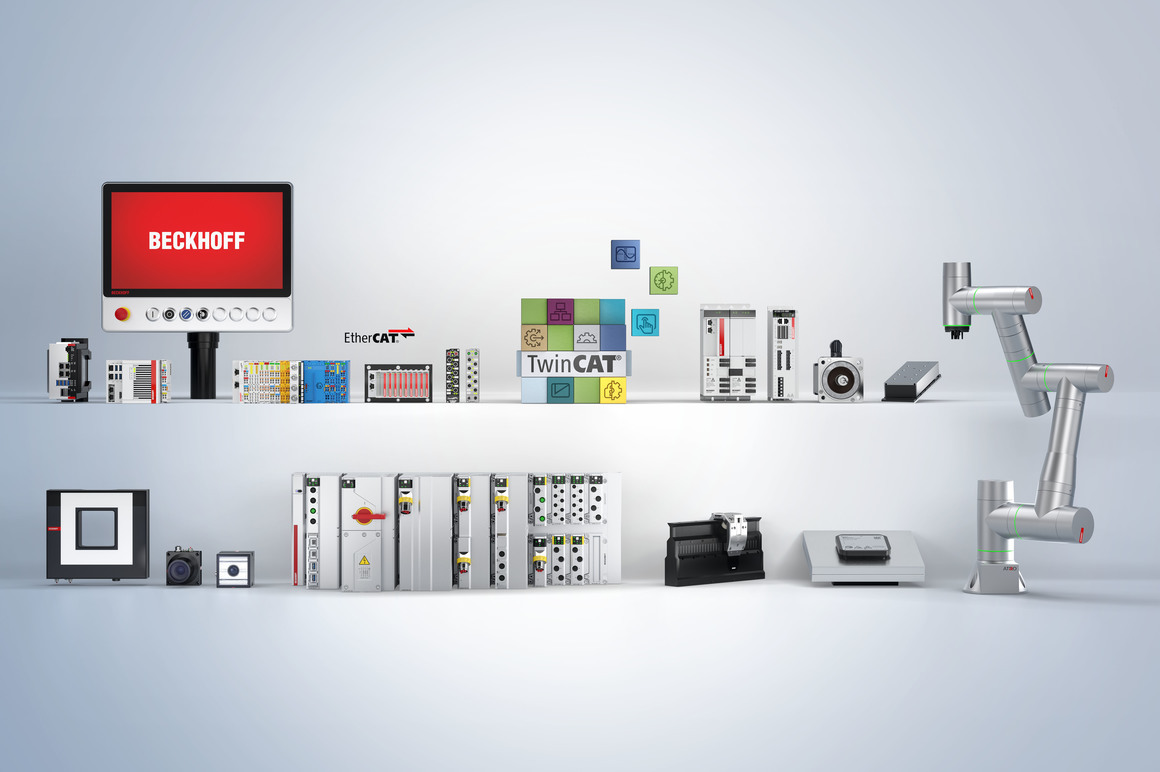

基于 PC 的控制技术 — 独立的或系统集成的高性能数据采集
借助基于 PC 的控制技术，倍福可以为 DAQ 系统以及整个测量测试技术领域提供开放式系统解决方案。可扩展的工业 PC 与 TwinCAT 软件平台共同构成了系统的核心。系统采用模块化设计，性能可扩展，可为所有设备功能提供多种硬件选择。这种方法也可以用于轻松实现计量环境所需的任务。无论是记录 5 个、500 个还是 50,000 个测量通道，无论任务是否涉及海量测量数据的累积，以及基于这些数据进行复杂的计算，还是永久存储千兆级文件，这些要求对于基于 PC 的可扩展控制技术来说都是日常任务，并不是什么难题。
助您在测量测试技术领域中取得领先优势：
- 集成到系统中：将测量测试技术与所有其它控制组件相结合并同步
- 端到端：通过标准化软件平台控制所有流程
- 可扩展：将高精度测量技术与标准 I/O 相结合，以始终最优分辨率、精度、通道数和采样率
- 灵活：将测量测试技术与执行器、机器视觉和传感器集成于一体

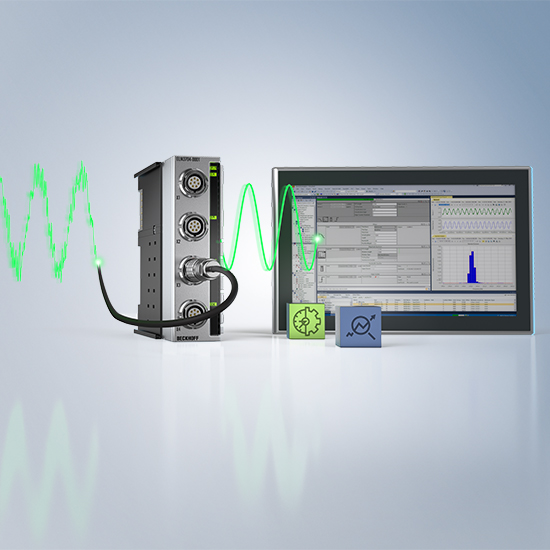

模块化 DAQ 系统：从数据采集到分析
无论您是需要标准精度和分辨率，还是需要高精度和极致速度，您都可以使用倍福的 EtherCAT 测量模块创建您所需的测量链。这一点通过尽可能高效地实现硬件和软件模块的无缝连接来确保：现场层传感器与 I/O 模块相连，这些 I/O 模块通过现场总线与每个控制器通信。当倍福测量技术与用作测量总线的 EtherCAT 系统相结合时，可以充分发挥其优势，因为 EtherCAT 能够将大量数据同步传输给控制系统。TwinCAT 软件是一款功能全面的开发工具：PLC、测量技术、分析、运动控制、机器人、安全、可视化、视觉和通信，包括各种数据库和云连接。
控制系统集成式测量技术的优势：
- 适应性强：I/O 模块支持与 IP20 和 IP67 传感器连接
- 高性能：使用 EtherCAT 实现高精度时间同步的数据传输
- 通用：软件集成 TwinCAT 的所有功能
- 灵活：根据需要配置标准和高精度测量解决方案
- 开放：将倍福测量技术与现有控制器相结合

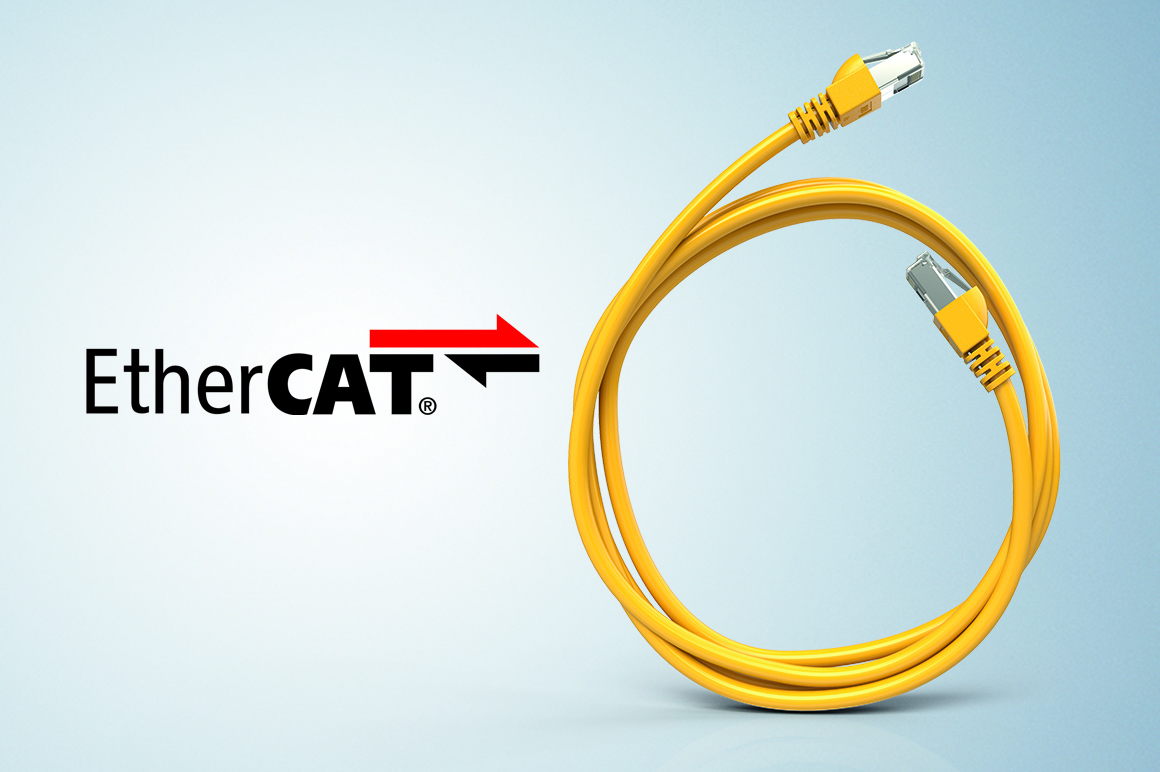

以极高的采样率实现快速且同步的数据采集

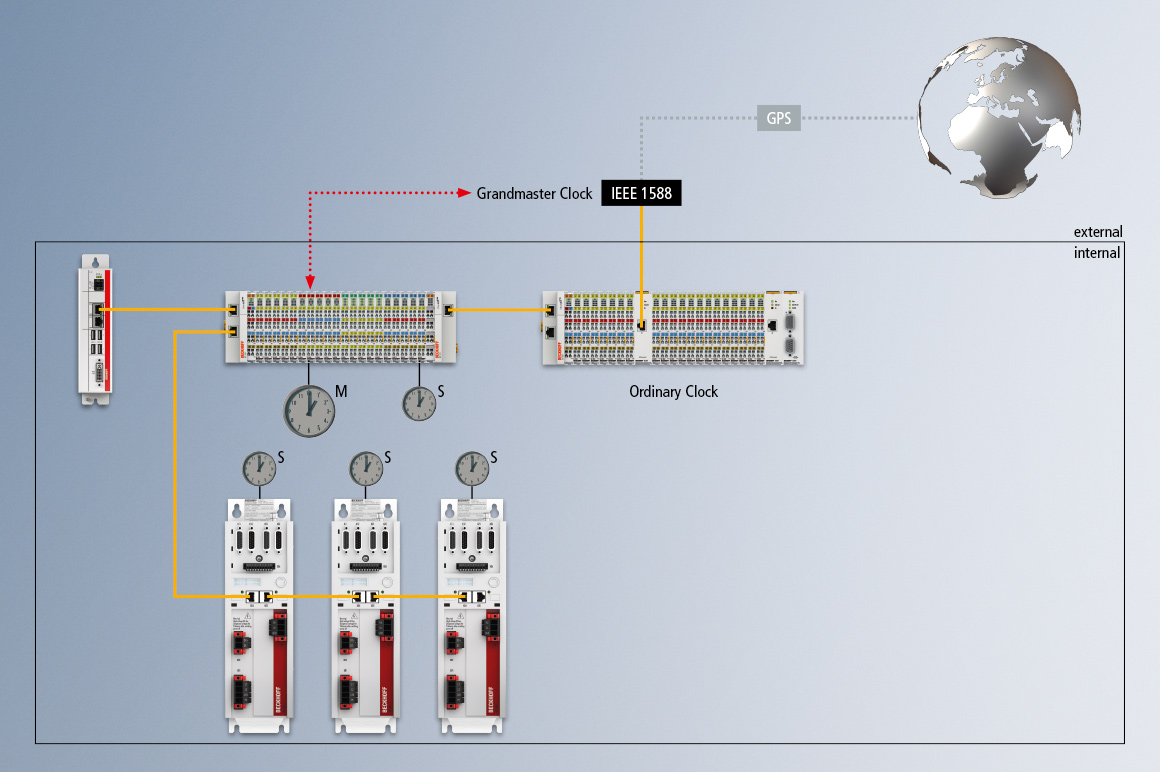

EtherCAT 技术由倍福公司于 2003 年推出，并作为自动化技术的开放式标准。EtherCAT 具有性能出色、网络拓扑结构灵活、诊断功能多样和系统配置简单等特点，成为很多行业的标准。EtherCAT P 单电缆自动化现场总线还创造了额外的协同效应。只需很少的接线工作，即可将小型和大型测量设备a安装在控制柜外部（分布在整个系统中），用于采集测量值。此外，分布式时钟、超采样以及与外部时钟源同步等功能真正将 EtherCAT 塑造成实验室或生产环境中的计量应用，以及具有数千个通道且每个通道的采样率高达 100 ksamples/s 的数据密集型应用的优选方案。
测量测试技术的优势：
- 极快的循环时间，实现精确、高效的工艺流程
- 在 1 Gbit/s 或 10 Gbit/s（EtherCAT G10）速度下实现最大性能
- 时间戳、分布式时钟和超采样功能可确保高品质测量
- 大量支持 EtherCAT 技术的传感器和执行器
- 灵活集成其它现场总线系统
TwinCAT 的核心特点：高灵活性、模块化设计和出色性能
作为一种端到端的开发环境，TwinCAT 3 集成了所有开发和 Runtime 过程，可以实现所有控制任务。编程按照 IEC 61131-3 编程标准进行，带有 C/C++、MATLAB® 和 Simulink® 的标准接口。借助 TwinCAT 及其支持的各种测量功能，例如，用于实现可视化的 TwinCAT Scope、用于数据分析的 TwinCAT Analytics，以及用于滤波、状态监测、电力监测、机器视觉和机器学习的 PLC 库，即便是计量数据处理领域中的高难度任务也能轻松解决。将 Microsoft Visual Studio® 用作标准编程工作台不仅可以支持不同的版本管理系统，而且还能够简化基于团队模式的编程工作。
TwinCAT 针对测量测试技术的亮点：
- 高性能实时平台支持 50 µs 或更快的周期时间
- 即用型软件模块和功能可简化开发工作
- 可与科学的开发工具相结合
- 多种数据存储和评估选项
倍福针对测量测试的产品亮点
一个系统可集成所有自动化信号类型

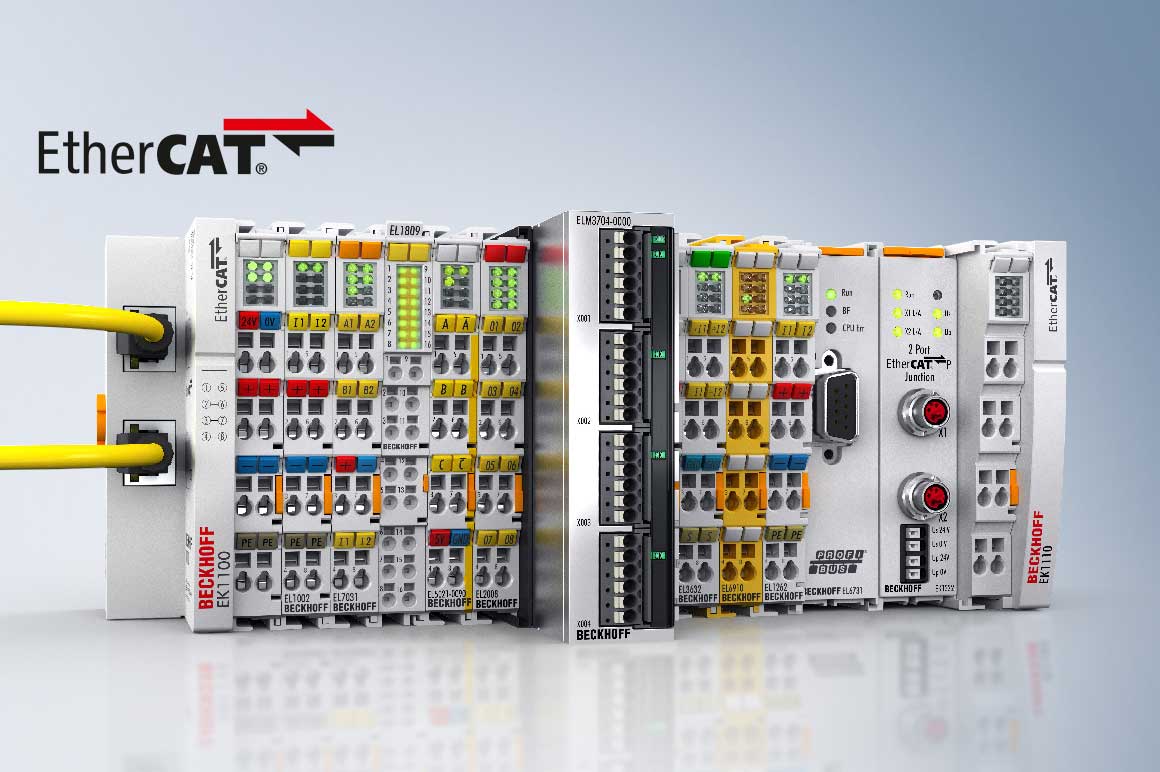

凭借丰富的总线端子模块和 EtherCAT 端子模块产品线，倍福能够为客户提供 IP20 及 IP67 级全方位的 I/O 模块选择。此外，它还支持各种现场总线系统。除了常见的信号类型和组合之外，还有许多其它 I/O 模块可用于特殊输入信号：电流、电压、功率、温度、电阻、热电偶、测量电桥、各种编码器接口、高速脉冲计数器以及用于控制电机的 I/O 端子模块（紧凑型驱动技术）。借助倍福提供的I/O模块，您可以针对测量与测试任务，灵活配置出专属的解决方案。
测量测试技术的亮点：
- 丰富的 EtherCAT 端子模块和总线端子模块产品
- 可以组合使用，创建定制化的 I/O 配置
- 各种外观尺寸和 IP 防护等级
- 由于拥有广泛的基础组件，可以自由选择拓扑结构
- 可根据需要搭配使用高精度和标准分辨率
系统集成高端测量技术应用于 DAQ

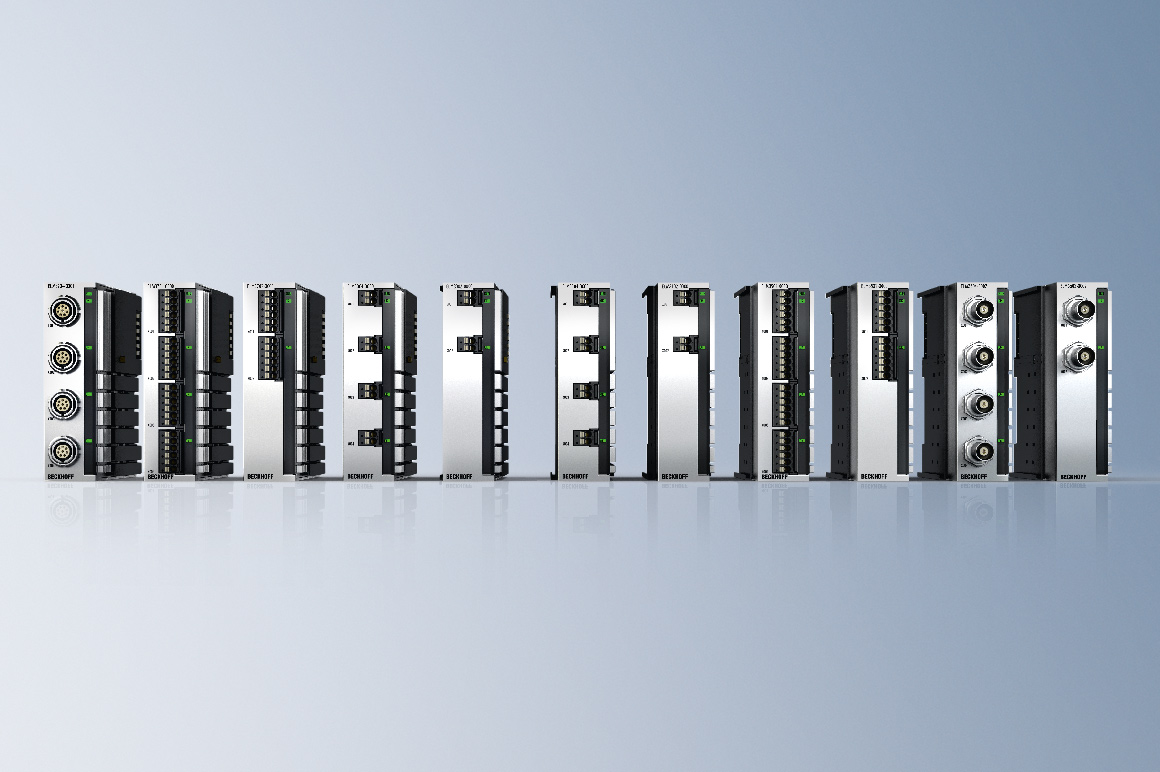

ELMxxxx 系列 EtherCAT 测量端子模块可为生产环境和测试台架提供一种精简的控制架构。这些具备高性能测量功能的高精度模拟量输入端子模块进一步丰富了通用型 EtherCAT 端子模块系统的产品线。ELMxxxx 系列 EtherCAT 端子模块是测量精度（0.01%，100 ppm）要求极高以及需要快速、同步进行采集的测量任务的优选方案。即基本型（每通道 10–50 ksps，同步）和经济型（每通道 1 ksps，多路复用）两个系列将通用型端子模块系统转变为一个既灵活又强大的数据采集（DAQ）系统。
系统集成高端测量技术的优势：
- 替代外部 DAQ 系统
- 每通道采样率高达 50,000 samples/s，支持同步采集（基本系列）
- 跨端子模块同步采集（分布式时钟）
- 测量精度高达 ±0.01%（100 ppm）及以上
- 可设置大量数学功能和滤波功能
- 可与 EtherCAT 端子模块（ELxxxx、ESxxxx、ELXxxxx）结合使用

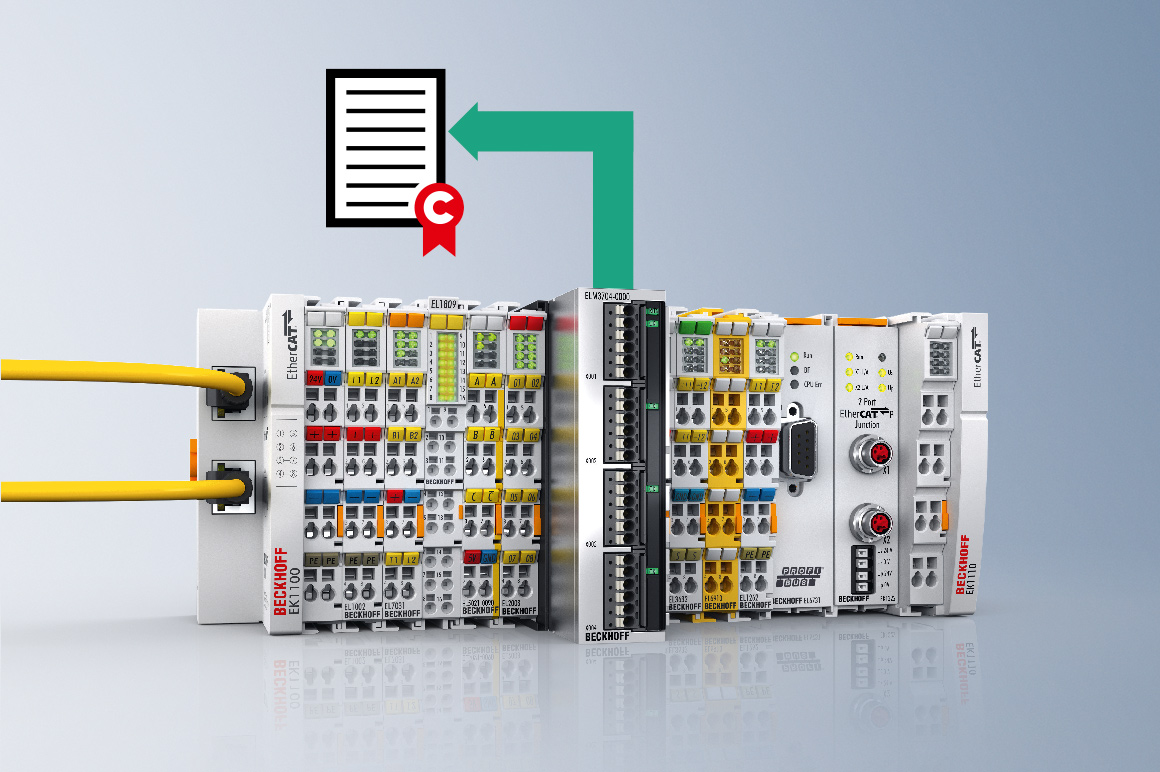

高精度测量结果 — 已经过认证
作为测量链的一个组成部分，EtherCAT 端子模块也需要满足测量结果再现性和可追溯性方面的特殊要求。倍福为部分 EL3xxx 和 ELM3xxx 系列 EtherCAT 端子模块提供工厂校准证书、DAkks 校准证书或 ISO 17025 校准证书，以满足此类要求。证书具体说明了达到的补偿点和补偿的测量精度。例如，这些值可用于提高应用中可以实现的精度，这就是它们可以具体带来的附加值。给单个端子模块颁发证书，可以更精确地定义整个测链，甚至单个测量通道，从而减少测量不确定度。每个端子模块的校准证书都有一个唯一的 ID 编号， 也可以根据要求在德国威尔生产基地重新进行校准。
校准证书为测量测试技术带来的优势：
- EtherCAT 端子模块的校准证书可以提高测量链的精度
- 带校准证书的 EtherCAT 端子模块可以根据需要与标准 I/O 组件组合使用
- 可以提供带工厂校准证书、DAkkS 校准证书或 ISO 17025 校准证书的型号
- 可以选择在工厂重新校准 EtherCAT 端子模块
高效提取过程数据和测试台架数据
来自设备、系统或测试台架的数据非常宝贵，因此必须以可靠且安全的方式存储这些数据。这正是 TwinCAT Database Server 的用武之地，它可以在 TwinCAT 和各种数据库系统之间实现高效的数据交换：除了 Microsoft SQL、Oracle、MySQL 或 SQLite 等关系数据库之外，它还支持 MongoDB 等 NoSQL 数据库，满足各种不同的测量应用需求。TwinCAT Database Server 的使用就像数据库连接本身一样灵活：从便捷的 NoCode 配置和为不想创建 SQL 命令的程序员提供的 PLC 专家模式，到赋予 SQL 专家最大灵活性的 SQL 专家模式，应有尽有。
测量测试技术的优势：
- 将实时环境中的测量值直接写入到数据库
- 支持关系数据库和 NoSQL 数据库
- 各种配置模式为项目规划带来了便利并丰富了测量数据的选择范围
- 生成便于在控制器中实施的 PLC 代码
- 可以为所有用户组提供 PLC 功能块
融合测量技术领域
LabVIEW™ 在很多实验室应用中都被设置为程序语言、配方管理系统和 HMI。尽管如此，TwinCAT 系统在多样性和实时性方面的优势仍不容忽视：利用双向的 TwinCAT 3 Interface for LabVIEWTM，操作员可以方便地通过熟悉的 LabVIEW™ 界面访问所有 TwinCAT 数据，并将数据集成到 LabVIEW™ 应用程序中。有多种传输模式可供选择，以满足对快速响应时间或高传输带宽的不同需求。提供面向 LabVIEW™ 的 ADS 客户端 VI 用于与 TwinCAT Runtime 进行数据交换。NTP 客户端 VI 可以确保两个系统之间的时钟同步。
测量测试技术的优势：
- 优化了 LabVIEW™ 用户层与倍福硬件之间的数据交换
- 在 TwinCAT 与 LabVIEW™ 之间进行双向通信
- TwinCAT 数据可以流式传输给 LabVIEW™，以进行处理和显示
- LabVIEW™ 数据可以控制 TwinCAT 系统，并将外部测量信号传输给 TwinCAT
（LabVIEW™ 和 NI ™ 都是美国国家仪器有限公司（National Instruments）的商标。无论是倍福，还是倍福提供的任何软件程序或其它商品或服务，都不隶属于 National Instruments®，也不是由其赞助）。
您是否在寻找针对某些特殊应用的解决方案？
TwinCAT Machine Learning — 集成到控制层的人工智能
人工智能（AI）是一项能够实现自动化工作流程的高效技术。机器学习（ML）作为一种人工智能方法是检测大量数据中的模式或异常的理想方法。然而，AI 专家的数量往往不足以支撑人工智能的大规模实施。
借助系统集成的 TwinCAT Machine Learning AI 系列产品，程序员无需具备任何 AI 专业知识，即可根据流程开发出高品质的 AI 模型，并在设备控制器中实时执行这些模型。
TwinCAT Analytics — 从数据中创建并发布有价值的信息
TwinCAT Analytics 是一个用于全面分析设备数据的产品系列，适用于单台本地设备以及分布在不同位置的多个设备群。它是一种涵盖完整设备数据分析工作流程的开发套件：从原始数据采集、运用各种算法进行评估，到实时和历史设备数据（如 TwinCAT Analytics 一键生成操作界面中的数据）的存档与显示。
随着企业越来越多地将应用程序从本地迁移到云端，设备和系统也越来越需要将其生产和状态信息反馈给这些系统。TwinCAT IoT 通过 OPC UA、MQTT 或 REST 提供所需的连接。
MATLAB® 和 Simulink® — TwinCAT 的强大合作伙伴
MATLAB® 和 Simulink® 是科学和工业领域的成熟编程环境。借助 TwinCAT Target for MATLAB® 和 Simulink® 以及 TwinCAT Interface for MATLAB® 和 Simulink®，倍福支持将这两种工具深度集成到 TwinCAT 中。
从 Simulink® 的开发阶段开始，就可以生成可实例化的 TwinCAT 对象模型（TcCOM），这些模型可以通过实时任务直接触发或通过其它 TcCOM 调用。例如，这样就可以创建可实时执行的监视器或虚拟传感器，或实时仿真不存在的组件的行为（硬件在环）。借助 TwinCAT Target for MATLAB®，可以使用 MATLAB® Coder™ 将在 MATLAB® 脚本语言中开发的功能转换为 C/C++ 代码，并在 TwinCAT 中使用这些代码。
状态监测 — 集成到控制系统中，或作为改造方案
主动性维护的优势是无可争议的：提升系统可靠性，降低维护成本，同时确保生产量始终保持较高水平。
倍福灵活的测量解决方案和 TwinCAT 状态监测功能库为采用成熟的基于 PC 的控制技术以及通过 EtherCAT 实现的高性能通信，提供了实施高效设备状态监测所需的全部工具。多年来，我们的状态监测产品也一直被广泛应用于风力发电机组的监测中。
