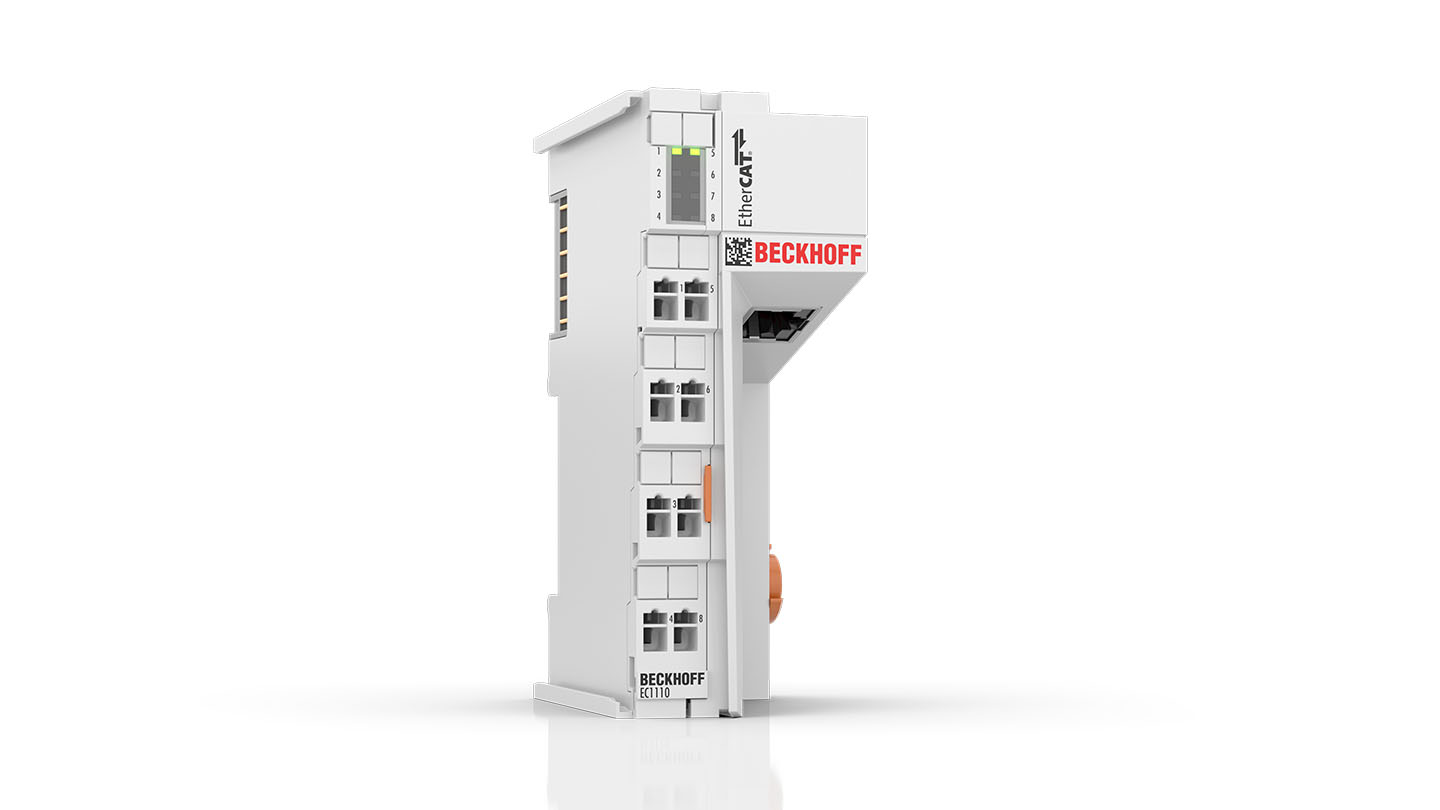

图片相似，可能包含可选附件
EC1110 | EtherCAT 扩展端子模块，RJ45，倾斜，直插式

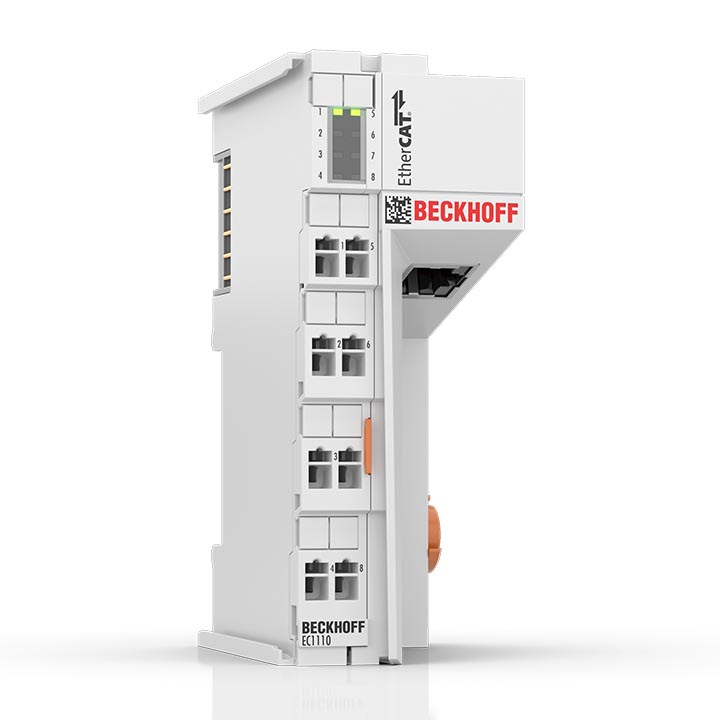

图片相似，可能包含可选附件
EC1110 | EtherCAT 扩展端子模块，RJ45，倾斜，直插式
X1 OUT
Run | X1 Link/Act

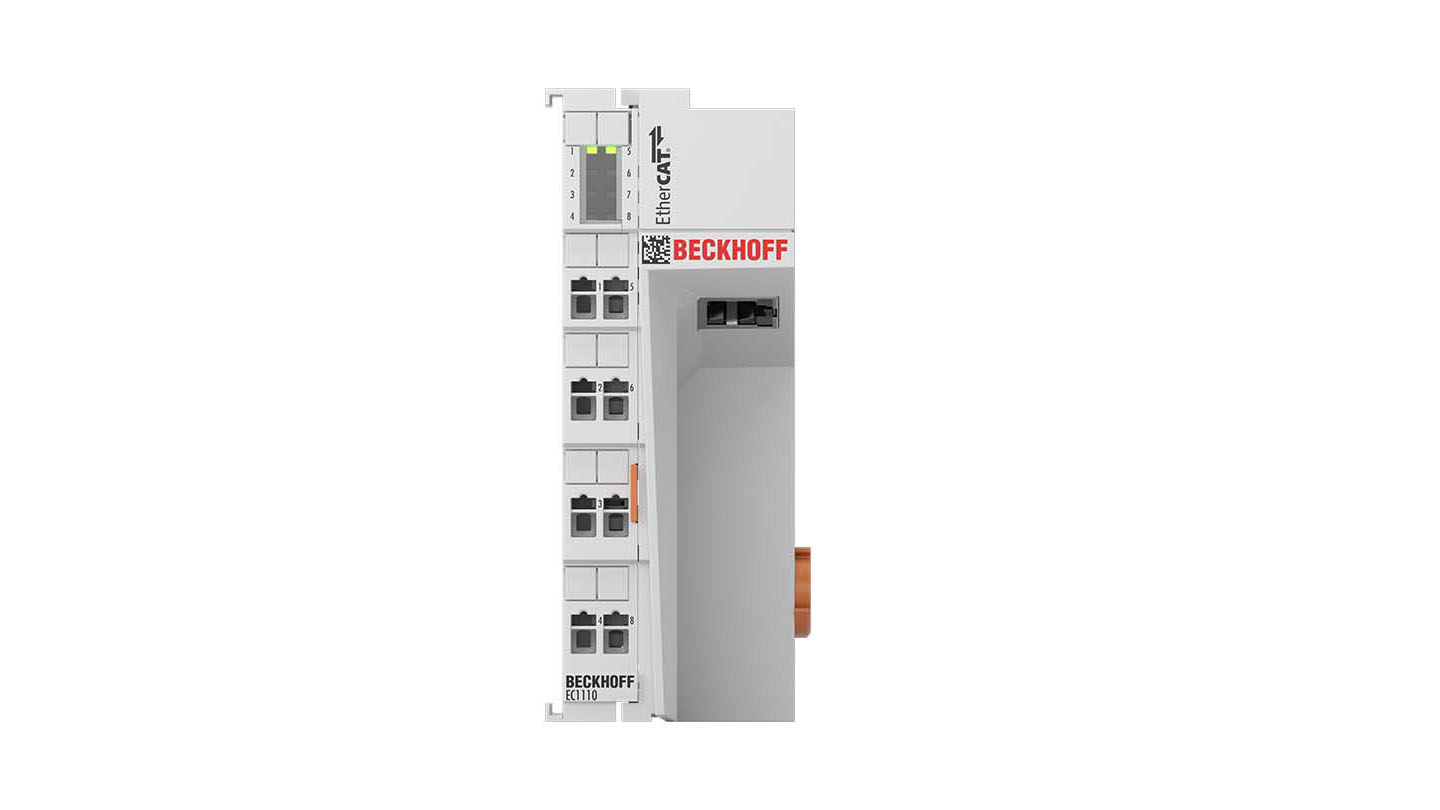

EC1110 | EtherCAT 扩展端子模块，RJ45，倾斜，直插式
EC1110 | EtherCAT 扩展端子模块，RJ45，倾斜，直插式
EC1110 EtherCAT 扩展模块安装在 EtherCAT 端子模块网段或 CX 系列嵌入式控制器的末端，可选择以线型拓扑形式扩展 EtherCAT 网络。由于采用了 RJ45 倾斜接口，电缆可以直接引入电缆槽，无需预留较大的弯曲半径空间。
功能特点：
- 连接技术：1 个 RJ45 倾斜接口
- 连接长度：最长 100 米
- 以线型拓扑形式扩展 EtherCAT 网络
EC1110 配备一个 RJ45 接口，可连接带 RJ45 接头的以太网电缆，并建立与其它 EtherCAT 网段或单个 EtherCAT 设备的连接。E-bus 信号被连续转换为 100BASE-TX 以太网信号。EC1110 电子元件通过 E-bus 供电。无需进行参数化或配置。
产品状态:
产品发布 | 预计将于 2026 年第 2 季度投放市场
产品信息
| 一般信息 | EC1110 |
|---|---|
| 内部通信协议 | EtherCAT |
| 通信接口 | EC1110 |
|---|---|
| 端口数 | 1 |
| 功能 | 将 E-bus 信号转换为 100BASE-TX 以太网信号，以扩展 EtherCAT 网络 |
| 协议 | EtherCAT |
| 传输类型 | 半或全双工 |
| 数据传输介质 | 以太网/EtherCAT 电缆（至少 Cat.5），屏蔽型 |
| 传输速率 | 100 Mbit/s |
| 延迟 | 典型值 1 µs |
| 电缆长度 | 点对点 | 最长 100 m |
| 连接技术 | RJ45 |
| 连接技术 | 接触方式 | 接口 |
| XFC | EC1110 |
|---|---|
| 分布式时钟 | 否 |
| 时间戳 | 否 |
| 超采样 | 否 |
| 电源和电气隔离 | EC1110 |
|---|---|
| 電気信号 | 供給電圧 | 通过 E-bus 供电 |
| E-bus | 电流消耗 | 典型值 130 mA |
| 环境条件 | EC1110 |
|---|---|
| 工作温度 | 0…55℃ |
| 储藏温度 | -25…+85℃ |
| 相对湿度 | 95%，无冷凝 |
| 安装位置 | 可变 |
| 标准和认证 | EC1110 |
|---|---|
| 抗振动性能 | 符合 EN 60068-2-6 标准 |
| 抗冲击性能 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射性能 | 符合 EN 61000-6-4 标准 |
| 标记 | CE |
| 认证 | cULus（准备中） |
| 外壳数据 | EC-39 |
|---|---|
| 重量 | 70 g |
| 防护等级 | IP20 |
| 材料 | 聚碳酸脂 |
| 外形尺寸 | 宽度（单人） | 42 mm |
| 外形尺寸 | 宽度（排成一行） | 39 mm |
| 外形尺寸 | 高度 | 100 mm |
| 外形尺寸 | 厚度 | 65 mm |
| 安装方式 | 终端/后墙 | DIN 导轨，35 mm（EN 60715） |
| 安装方式 | 终端/终端 | 双插槽和键连接 |
| 电源触点 | "+"（左） | 否 |
| 电源触点 | "-"（左） | 否 |
| 电源触点 | "⏚"（左） | 否 |
