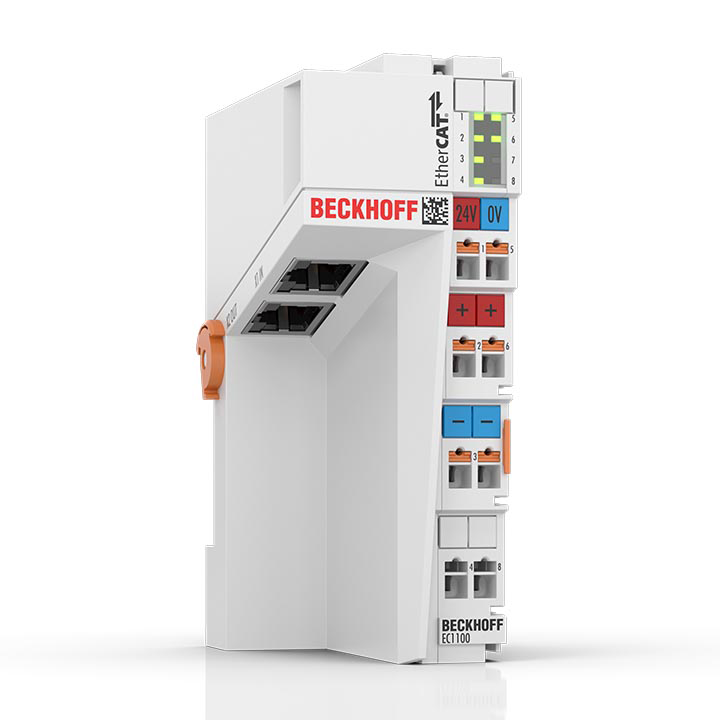

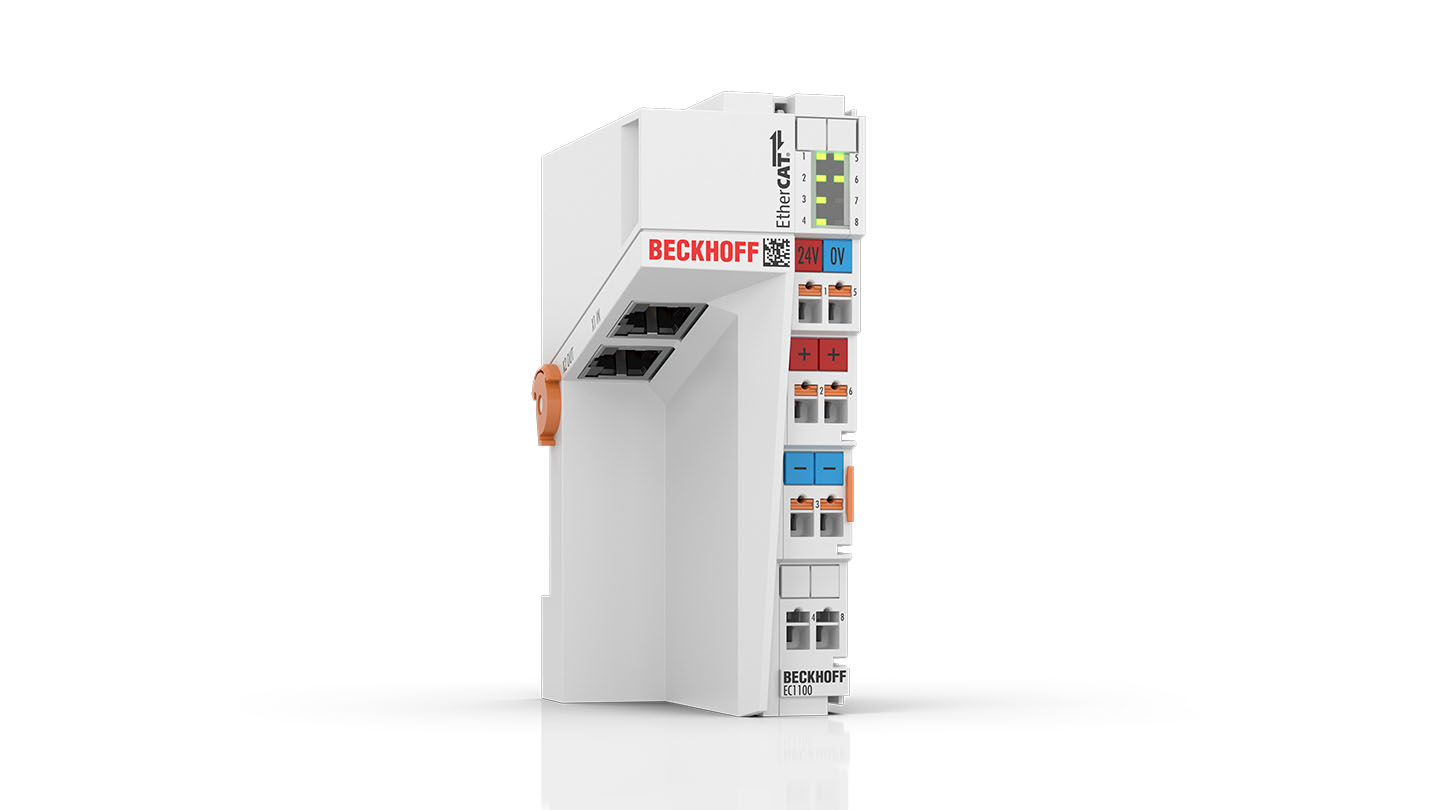

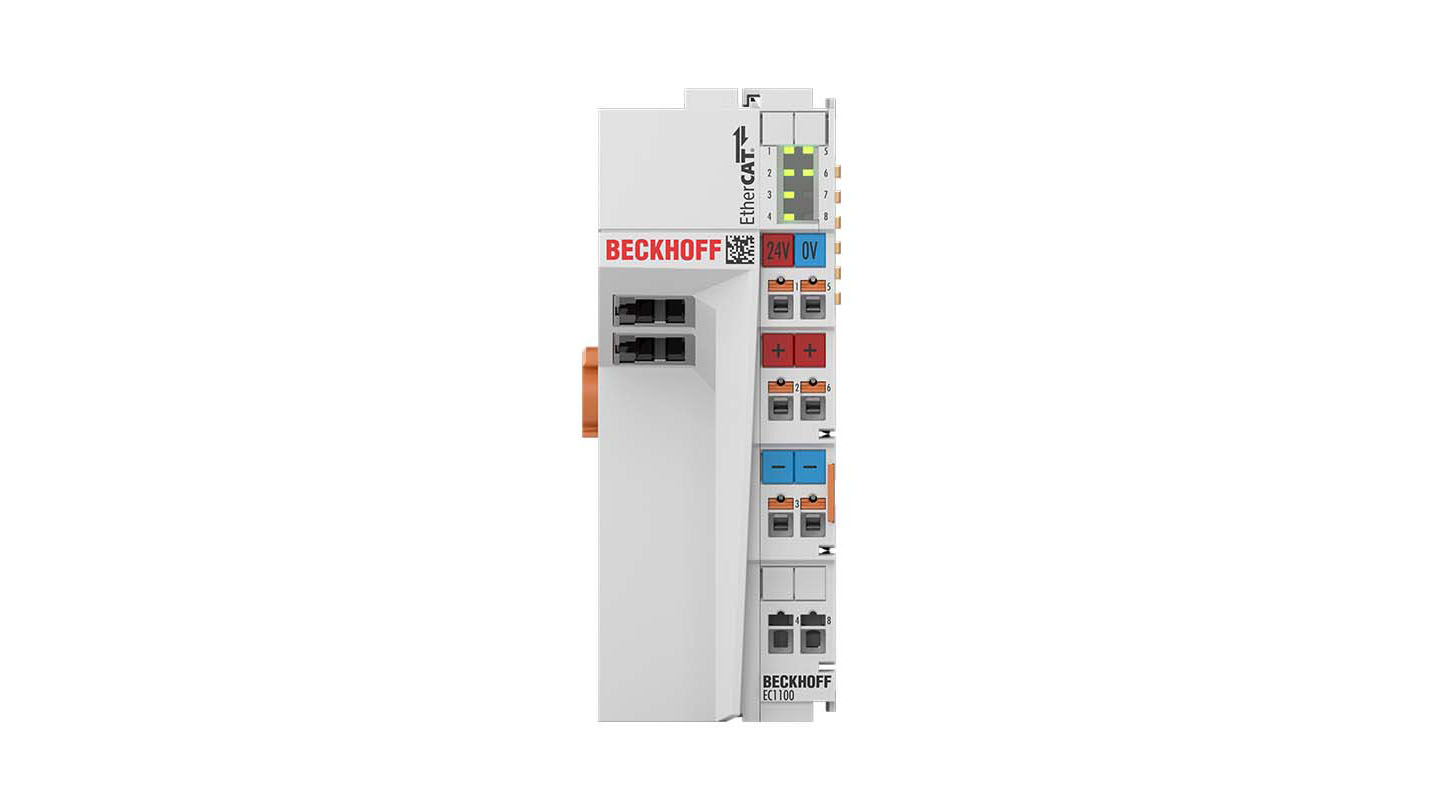

EC1100 | EtherCAT 耦合器，RJ45，L 型，直插式
EC1100 | EtherCAT 耦合器，RJ45，L 型，直插式
E-Bus Link/Act | Run
X1 Link/Act
X2 Link/Act
EC1100 | EtherCAT 耦合器，RJ45，L 型，直插式
EC1100 | EtherCAT 耦合器，RJ45，L 型，直插式
EtherCAT 耦合器 EC1100 用于连接 EtherCAT 现场总线协议与 EtherCAT 端子模块。由于采用了 RJ45 倾斜接口，电缆可以直接引入电缆槽，无需预留较大的弯曲半径空间。该耦合器将来自以太网 100BASE-TX 的传递报文转换为 E-bus 信号表示。一个站点由一个耦合器和任意数量的 EtherCAT 端子模块组成，这些端子模块会被自动检测并单独显示在过程映像中。
功能特点：
- 连接技术：2 个 RJ45 倾斜接口
- 连接长度：最长 100 米
- 整个系统中 EtherCAT 端子模块的数量：最多 65,535 个
EC1100 有两个 RJ45 接口。上端以太网接口用于将耦合器连接至网络；下端接口用于连接同一网段中的其它 EtherCAT 设备。此外，EtherCAT 星型拓扑扩展模块或 EtherCAT 扩展模块可用于扩展或设置线型或星型拓扑结构。
耦合器直接提供系统和现场侧电源，均为 24 V DC。连接的 EtherCAT 端子模块通信所需的电流来自系统电源供应。耦合器具有最大 5 V 和 2 A 的供电能力。如果需要更大的电流，则需要增加 ED9410 等电源端子模块。通过电源触点最多可为各 I/O 组件提供 10 A 的供电。
在 EtherCAT 网络中，可将 EC1100 耦合器安装在以太网信号传输段（100BASE-TX）中的任意位置，但不能直接安装在交换机上。EK9000 和 EK1000 耦合器则可直接连接交换机使用。
EC 系列 EtherCAT 耦合器采用直插式连接技术，接线简单且无需工具。
产品状态:
产品发布 | 预计将于 2026 年第 2 季度投放市场
产品信息
| 一般信息 | EC1100 |
|---|---|
| 内部通信协议 | EtherCAT |
| 通信接口 | EC1100 |
|---|---|
| 端口数 | 2 |
| 功能 | 将 EtherCAT 端子模块连接到 100BASE-TX EtherCAT 网络 |
| 协议 | EtherCAT |
| 传输类型 | 半或全双工 |
| 数据传输介质 | 以太网/EtherCAT 电缆（至少 Cat.5），屏蔽型 |
| 传输速率 | 100 Mbit/s |
| 延迟 | 典型值 1 µs |
| 设备数量 | 最大为 65,534 |
| 电缆长度 | 点对点 | 最长 100 m |
| ID 拨码开关 | 否 |
| 连接技术 | RJ45 |
| 连接技术 | 接触方式 | 接口 |
| XFC | EC1100 |
|---|---|
| 分布式时钟 | 否 |
| 时间戳 | 否 |
| 超采样 | 否 |
| 电源和电气隔离 | EC1100 |
|---|---|
| 電気信号 | 供給電圧 | 24 V DC（-15 %/+20 %） |
| 电子元器件 | 电流消耗 | 典型值 70 mA + （∑ E-bus 电流消耗/4） |
| E-bus | 输出电流 | max. 2 A |
| 电源触点 | 输入电压 | 最大 24 V DC（+20%） |
| 电源触点 | 电流承载能力 | 最大 10 A |
| 电源触点 | 电流消耗 | 取决于负载 |
| 电源触点 | 输出电压 | 对应于电源触点 | 输入电压 |
| 电源触点 | 输出电流 | 最大 10 A |
| 环境条件 | EC1100 |
|---|---|
| 工作温度 | 0…55℃ |
| 储藏温度 | -25…+85℃ |
| 相对湿度 | 95%，无冷凝 |
| 安装位置 | 可变 |
| 标准和认证 | EC1100 |
|---|---|
| 抗振动性能 | 符合 EN 60068-2-6 标准 |
| 抗冲击性能 | 符合 EN 60068-2-27 标准 |
| 抗电磁干扰 | 符合 EN 61000-6-2 标准 |
| 抗电磁辐射性能 | 符合 EN 61000-6-4 标准 |
| 标记 | CE |
| 认证 | cULus（准备中） |
| 外壳数据 | EC-40-8 针 |
|---|---|
| 重量 | 90 g |
| 防护等级 | IP20 |
| 材料 | 聚碳酸脂 |
| 外形尺寸 | 宽度（单人） | 40 mm |
| 外形尺寸 | 宽度（排成一行） | 40 mm |
| 外形尺寸 | 高度 | 100 mm |
| 外形尺寸 | 厚度 | 65 mm |
| 安装方式 | 终端/后墙 | DIN 导轨，35 mm（EN 60715） |
| 安装方式 | 终端/终端 | 双插槽和键连接 |
| 可插拔接线 | 否 |
| 连接技术 | 直插式 |
| 连接线径 | 实心线 | 0.08…2.5 mm² |
| 连接线径 | 绞线 | 0.08…2.5 mm² |
| 连接线径 | 带线鼻子 | 0.14…1.5 mm² |
| 导线横截面积 AWG | 实心线 | AWG28…14 |
| 导线横截面积 AWG | 绞线 | AWG28…14 |
| 导线横截面积 AWG | 带线鼻子 | AWG26…16 |
| 剥线长度 | 8…9 mm |
| 电源触点 | "+"（左） | 否 |
| 电源触点 | "+"（右） | 是 |
| 电源触点 | "-"（左） | 否 |
| 电源触点 | "-"（右） | 是 |
| 电源触点 | "⏚"（左） | 否 |
| 电源触点 | "⏚"（右） | 否 |
| 电源触点插入锁 “⏚” | 否 |
