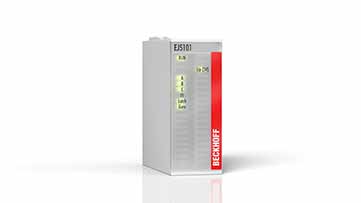

EtherCAT 插拔式模块 EJ5101 接口用于通过信号分配板直接连接带差分输入 (RS422) 或 TTL 单端输入的增量编码器。模块的额外两个 24 V 数字量输入可用于存储、锁定和设置计数器状态。编码器的错误信息可以通过输入状态字获取并处理。编码器可直接由 EtherCAT 插拔式模块提供 5 V DC 电源。
特殊功能：
- 存储、锁存、设置计数器
- 集成频率和周期测量
- 可选择用作 5 V 加/减计数器
- 微增量
- 通过分布式时钟同步读取位置值
- 最后一个记录的增量边沿的时间戳
此外，EJ5101 还可以以 100 ns 的分辨率测量周期或频率。由于具有可选插补微增量功能，EJ5101 能够实现更高精度的动态轴定位。它还支持通过高精度 EtherCAT 分布式时钟 (DC) 同步读取编码器值及 EtherCAT 系统的其它输入数据。并且可提供最后一个记录的增量边沿的时间戳。编码器配置文件的实现可以简单且快速的链接过程数据，实现运动控制应用。
产品状态:
正常供应
产品信息
| 技术参数 | EJ5101 |
|---|---|
| 技术 | 增量编码器接口，差分（RS422），单端（TTL），计数器，脉冲发生器 |
| 通道数量 | 1 |
| 编码器连接 | 1 x A，B，C：差分输入 (RS422)：A, A (inv), B, B (inv), C, C (inv)，单端连接 (TTL)：A, B, C, 计数器，脉冲发生器： A, B |
| 附加输入 | 状态输入 5 V DC，选通/锁存输入 24 V DC |
| 编码器工作电压 | 5 V DC，最大 0.5 A |
| 计数器 | 1 x 16/32 位，可切换 |
| 输入频率 | 最大 4 百万增量/每秒（在 4 倍频情况下），相当于 1 MHz |
| 电力电子器件供电电压 | 24 V DC（通过信号分配板） |
| 电流消耗 | 典型值 20 mA + 负载 |
| E-bus 电流消耗 | 典型值 130 mA |
| 分辨率 | 1/256 位微增量 |
| 正交解码器 | 四倍频 |
| 分布式时钟 | 是 |
| 电气隔离 | 500 V（E-bus/场电位） |
| 功能特点 | 断线检测，锁存和选通功能，周期时间和频率测量，微增量，边沿时间戳，滤波器 |
| 重量 | 约 50 g |
| 工作温度 | -25…+60°C |
| 储藏温度 | -40…+85°C |
| 相对湿度 | 95%，无冷凝 |
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27 标准 |
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2/EN 61000-6-4 标准 |
| 防护等级/安装位置 | IP20/见相关文档资料 |
| 认证/标记 | CE、UL |
| 外壳数据 | EJ_24_2x16pin_Code25 |
|---|---|
| 重量 | 约 50 g |
| 防护等级 | IP20 |
| 材料 | 聚碳酸脂 |
| 外形尺寸 | 宽度（单人） | 24 mm |
| 外形尺寸 | 高度 | 66 mm |
| 外形尺寸 | 厚度 | 55 mm |
| 安装方式 | 2 x 20 引脚排母信号分配板上 |
| 连接方法 | 信号分配板上的应用特定层 |
| 机械编码 | yes |
| 编码引脚位置 | 2, 5 |
| 材料规范 | EJ5101 |
|---|---|
| REACH SVHC | 否 |
| POP | 符合 |
| RoHS | 符合豁免规定 |
| RoHS exemption | 7c-I：玻璃和陶瓷材料中的含铅电气和电子元件，不包括电容器中的介电陶瓷 |
| China-RoHS | www.beckhoff.com/china-rohs-io |
| CA Prop65 | www.beckhoff.com/prop65 |
| 免责声明 | 据我们所知及确信，此声明及上述信息是准确无误的，且该声明及信息均依据我们从供应商处收到的资料得出。这些信息与当前技术标准以及供应商的技术文件一致。Beckhoff Automation 未通过分析测试对这些物质是否不存在进行验证。向客户提供本文件时，其中所含任何信息均受主客户协议中载明的条款与条件。我们的一般条款和条件同样适用。 |
