CP6xxx,CP7xxx | 单点触控控制面板

先进的 PC 技术和控制组件长期可供货性之间的平衡

不同外观和样式的控制面板加上其所使用的软件是广泛多样的自动化任务的核心,比如设备控制、过程控制和物流系统控制、设备部件的联网、数据采集以及图像处理。基于 PC 的控制技术可为传统的控制任务提供出色的可扩展性和灵活性,因此,它也逐渐替代了硬件 PLC,得到广泛应用。

单点触控技术为长期可用性保驾护航

尽管由于数字化技术的普及应用,先进的多点触控操作应用场景已经成为工业应用中不可或缺的一部分,但单点触控应用仍有很大的市场空间。这些应用往往借助于电阻式触摸屏技术实现。而倍福已经在大量的单点触控面板中成功使用此项技术 20 多年。

CP6906/CP6900 系列设备特别适用于价格敏感型应用。倍福可为客户提供各种型号的控制面板:

  • 尺寸 5.7 到 19 英寸
  • 4:3/5:4 或宽屏格式
  • 各种连接技术:DVI/USB,适用于 PC 和控制面板之间的距离最远 5 米;DVI/USB-Extended,适用于距离最远 50 米
  • 适合控制柜安装或安装臂安装的型号
  • 标准型号或定制型号

单点触控技术

倍福仅为 CP6xxx 和 CP7xxx 系列控制面板精心挑选了具有长期可用性的单点触摸屏,可以满足工业领域对机械稳定性、恶劣环境条件、精确操作和优雅设计等方面的高要求。这样可为用户的投资安全提供有力保障:即使在今天,用户仍然可以在改造现有设备或安装新设备时使用传统的 4:3 格式触摸屏。控制器使用的主板全部都由倍福自主研发和生产,从而构成一套完整、性能稳健的控制系统,即使在恶劣环境中也能确保很高的操作舒适性。

坚固的外壳技术与现代化的高端设计相结合

作为基于 PC 的自动化技术的先驱,倍福对其产品质量和现代化设计提出了高要求。为了两者兼顾,倍福从上个世纪 90 年代起就开始使用实心铝作为其控制面板外壳的原材料。铝具有非常高的机械稳定性、电气性能和导热性,其加工工艺简单,可以实现小批量生产,并可根据客户具体需求定制。阳极氧化表面处理可确保外壳具有高品质外观,且坚固耐用。除了铝之外,不锈钢也被用作一些行业专用面板的主要材料。

完全匹配的 PC 硬件

倍福凭借自己积累多年的专业知识自主开发和生产主板,其控制面板既可用作纯显示设备(HMI),也可用作完整的面板型 PC。因此,倍福可以提供灵活、高性能且可长期供货的硬件平台,为用户创造竞争优势。不同的产品系列适用于不同的应用,例如:

  • CP6906/CP6900 适合控制柜安装的“经济型”控制面板
  • CP69xx 系列适合控制柜安装的控制面板有多种型号可选
  • CP79xx IP 65 级控制面板的前面板上有各种按钮布局可选

此外,所有型号和尺寸都可根据客户具体需求定制

连接技术

数字视频接口(DVI)是一种与 VGA 接口相似的后续产品,它以数字方式将 PC 图像传输给显示器。通用串行总线(USB)可将输入设备和驱动器连接至 PC。得益于 DVI/USB-Extended 技术,“经济型”控制面板与 PC 之间的距离最远可达 50 米。除了显卡或带 DVI 输出的主板以及每块主板上配备的 USB 端口之外,PC 中无需再安装其它插卡。

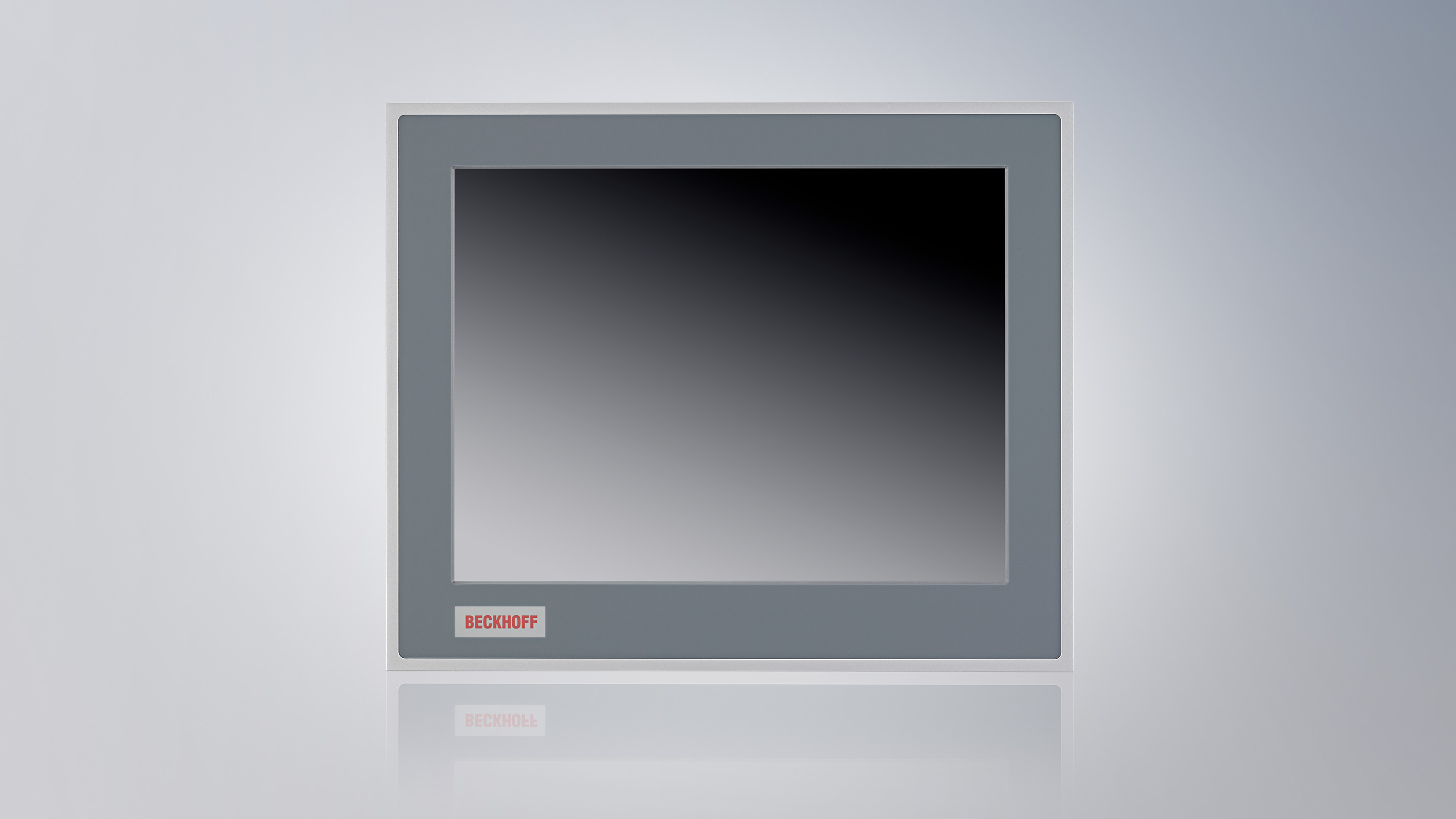

CP69xx 系列适合控制柜安装的控制面板通过标准的 USB 和 DVI 接口连接,同时还配备一个工业级 24 V 电源接头。位于面板背部的双口 USB 插槽可连接键盘、鼠标、USB 记忆棒或 CD/DVD 驱动。符合 USB 1.1 接口标准的 USB Extended 传输率最高为 12 MBit/s。

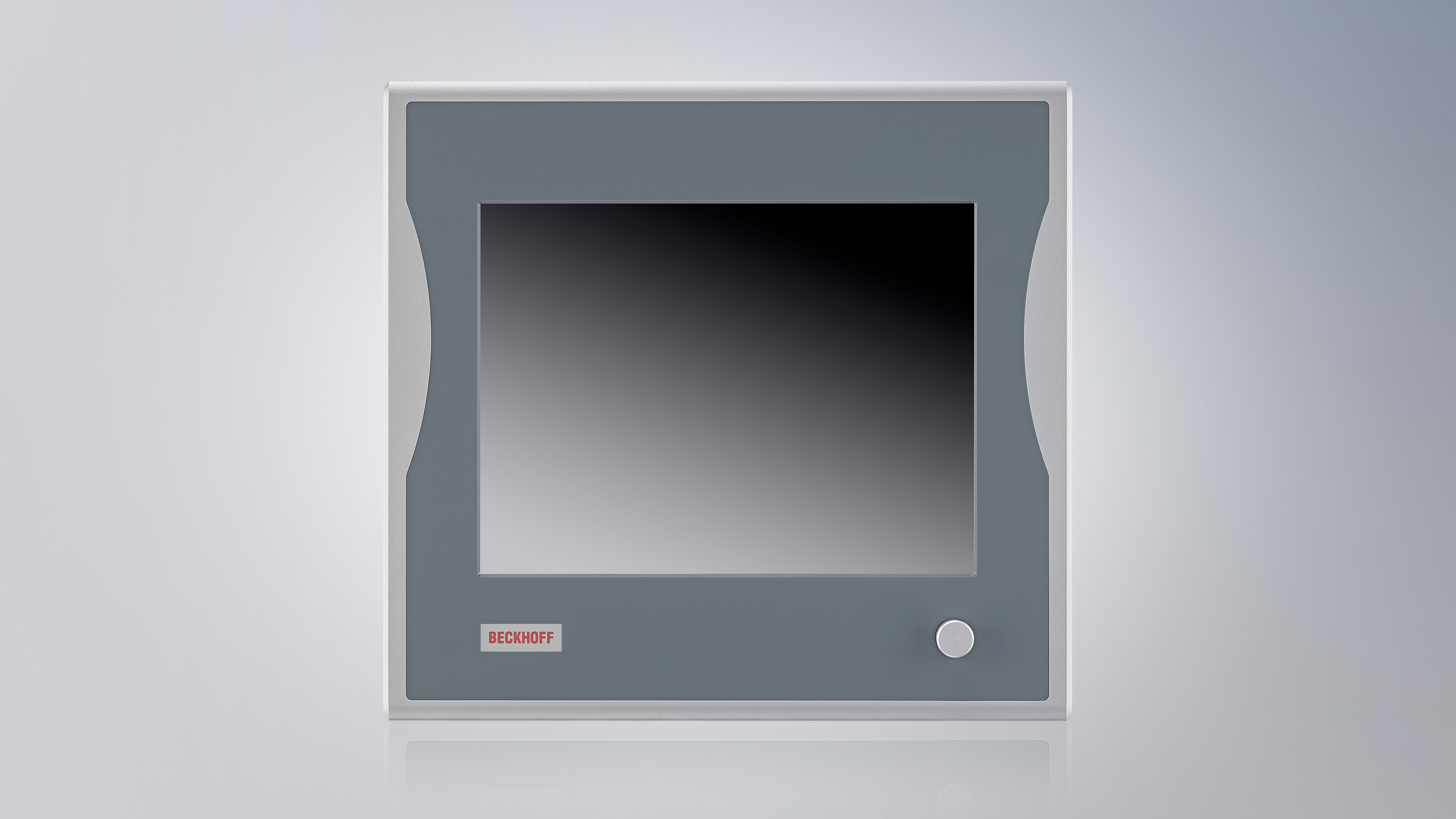

防护等级为 IP 65 的 CP79xx 系列控制面板配备 IP 65 圆形接口,用于传输 USB 和 DVI 信号以及供应 24 V 电。得益于 DVI/USB-Extended 技术,控制面板与 PC 之间的距离最远可达 50 米。DVI 图像信号直接通过一根 DVI-E 线从 PC 传输。
