TwinSAFE SC

采用 TwinSAFE SC 技术的 EtherCAT I/O

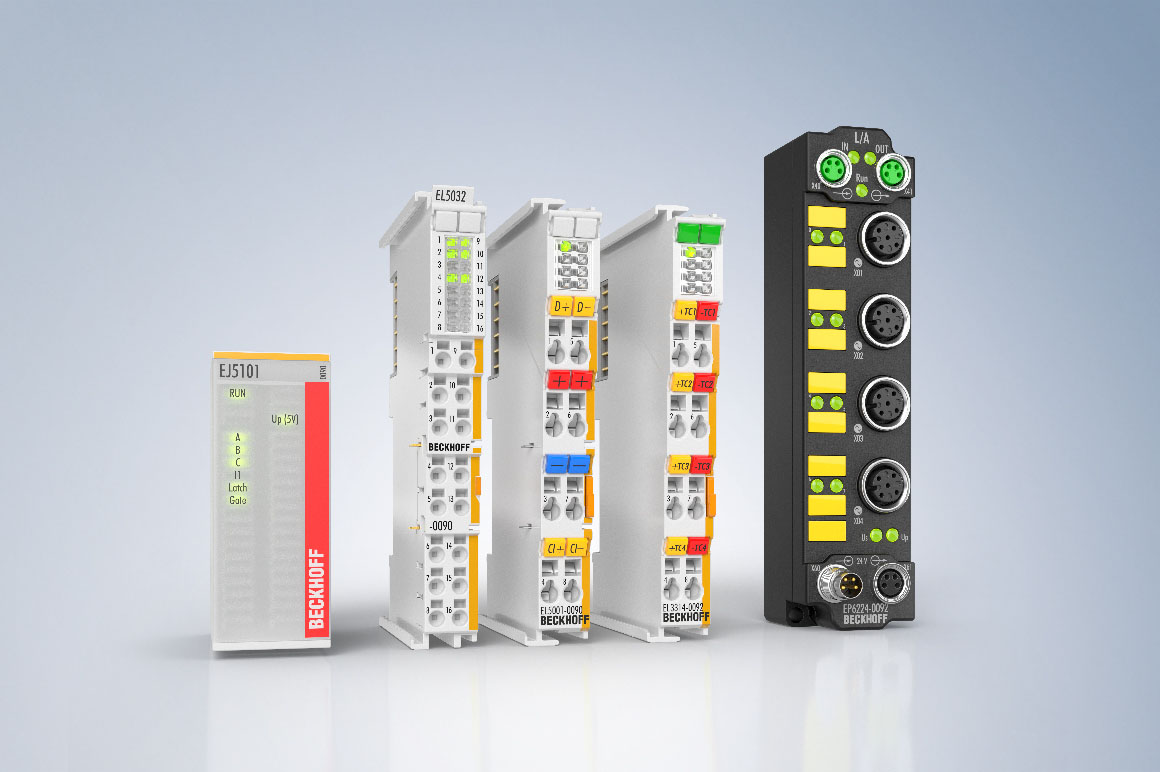

使用 TwinSAFE SC 技术(TwinSAFE 单通道技术),用户可以利用标准信号实现任何现场总线网段中的安全任务。要做到这一点,EtherCAT 模拟量输入、角度/位移测量或通信(4... 20 mA,增量式编码器,IO-Link,等等)端子模块可通过 TwinSAFE SC 功能扩展。同时保留了 I/O 组件的典型信号特性和标准功能 TwinSAFE SC I/O 与标准 I/O 在外观上的不同之处在于,它的外壳表面有黄色条纹。

TwinSAFE SC 技术允许通过 TwinSAFE 协议进行通信。这些连接可以与常用的 Safety over EtherCAT 安全通信区分开来。

TwinSAFE SC 组件数据通过 TwinSAFE 协议传输给 TwinSAFE 逻辑,在这里可以用于实现安全相关的应用。由德国专业认证机构 TÜV 南德意志集团已经计算和确认的有关正确使用 TwinSAFE SC 组件及相关规范分类的详细示例,您可以参阅 TwinSAFE 应用手册。

通过两种不同的测量方法,使用 TwinSAFE SC 处理安全模拟量值的典型应用场景包括:

  • 速度监测:安全功能(如 STO)可用于驱动器,EL5021-0090 端子模块可用于连接正弦/余弦编码器
  • 温度测量:EL3312 端子模块可用于热电偶(默认 K 型),EL3214-0090 端子模块可用于 PT1000 热电阻
  • 电平测量:EP3174-0092 端子盒可用于超声波传感器(0...10 V),EL3152 端子模块可用于水位探针(4...20 mA)
  • 压力测量:EL6224 端子模块可用于带 IO-Link 接口的压力传感器,EL3124-0090 端子模块可用于 4...20 mA 的压力传感器
  • 监测升降设备、电缆松弛检测及过载: 测量导轮上安装的 SG 传感器(EL3356-0090EL3751 端子模块)

传输和功能安全要求。具有 TwinSAFE SC 功能的 ELX 端子模块可以直接连接危险区 0/20 区中的本质安全型设备。

为了简化安全功能的设计,倍福制作了 TwinSAFE 应用手册,并放在公司的网站上,以供用户下载。
