EP9576-1032 | EtherCAT 端子盒，制动斩波器端子盒
EtherCAT signal input
EtherCAT signal output
Heat sink
Power supply status display:
Box supply (US)
Auxiliary voltage (UP)
Power IN
Power OUT
1 | Tx+
2 | Rx+
3 | Rx-
4 | Tx-
2 | Rx+
3 | Rx-
4 | Tx-
1 | GNDP
2 | GNDS
3 | FE
4 | +24 V DC US
5 | +48 V DC UP
2 | GNDS
3 | FE
4 | +24 V DC US
5 | +48 V DC UP
EP9576-1032 | EtherCAT 端子盒，制动斩波器端子盒

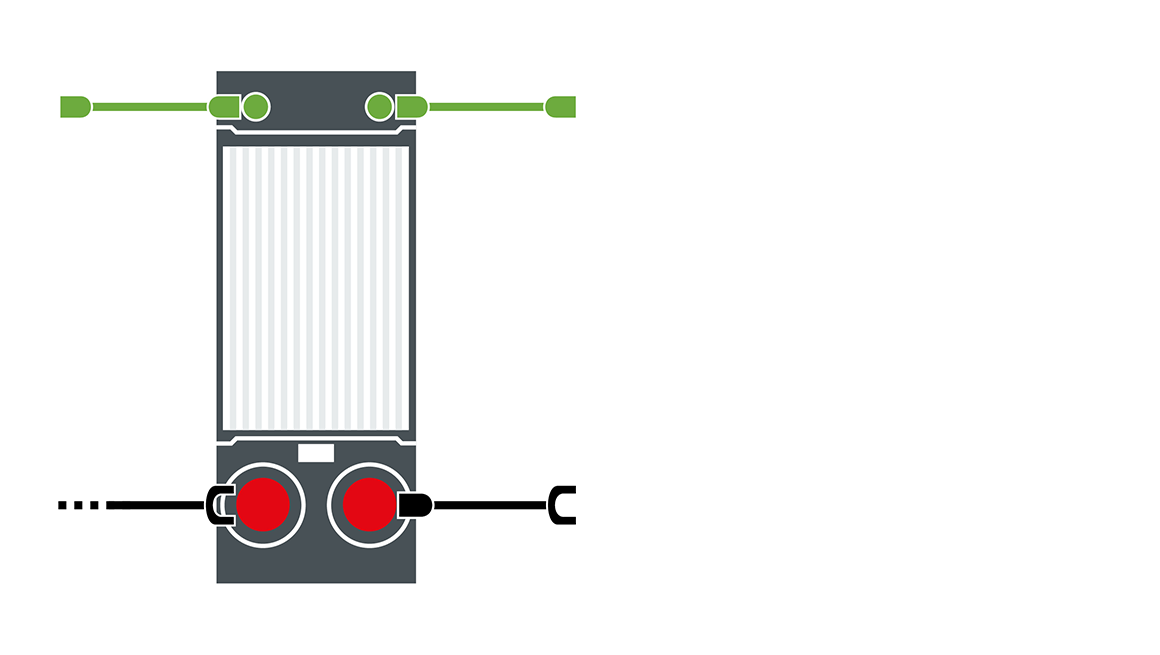

Cables overview
产品信息
| 技术参数 | EP9576-1032 |
|---|---|
| 协议 | EtherCAT |
| 总线接口 | 2 x M8 接口，4 针，A-coded，屏蔽型 |
| 技术 | 制动斩波器 |
| EtherCAT 系统内的任务 | 制动电阻，用于消除与驱动器相关的过电压 |
| 额定电压 | 任意电压，最高 72 V |
| 电源接口 | 供电：1 x 7/8” 公头，5 针；下游连接：1 x 7/8” 母头，5 针 |
| 容量 | 155 µF |
| 纹波电流 | 10 A |
| 内部电阻 | < 5 mΩ |
| 斩波器电压 | 可调 |
| 制动电阻 | 集成：11 Ω，60 W |
| 过电压控制范围 | 典型值 1 V，可通过 CoE 数据进行参数设置 |
| 制动电阻时钟频率 | 取决于负载，最大 100 µs，2 点控制 |
| 电气隔离 | 500 V |
| 诊断功能 | 主板温度，过电压/欠电压 |
| 功能特点 | 可调阈值 |
| 重量 | 约 560 g |
| 工作温度 | -25…+60℃ |
| 储藏温度 | -40…+85℃ |
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27 标准 |
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2/EN 61000-6-4 标准 |
| 防护等级/安装位置 | IP65/66/67（符合 EN 60529 标准）/可变 |
| 认证/标记 | CE、UL（准备认证中） |
| 技术参数 | 7/8”馈线 |
|---|---|
| 外形尺寸（W x H x D） | 60 mm x 150 mm x 26.5 mm |
| 材料 | PA6（聚酰胺） |
| 安装方式 | 2 个直径为 3.5 mm 的安装孔，用于 M3；2 个直径为 4.5 mm 的安装孔，用于 M4 |
正在加载页面内容…请稍候
| 材料规范 | EP9576-1032 |
|---|---|
| CAS 编号 | 7439-92-1, 115-86-6 |
| REACH SVHC | 铅 , Triphenyl phosphate |
| REACH Annex XVII | 符合 |
| REACH Annex XIV | 符合 |
| SCIP 编号 | SCIP submission in progress |
| POP | 符合 |
| RoHS | 含豁免项 |
| RoHS exemption | 6a-I：钢中的铅含量不超过 0.35%, 6c：铜合金中的铅含量 ≤4%, 7a：高熔点焊料中的含铅量 ≥ 85%, 7c-I：玻璃和陶瓷材料中含铅的电气电子元器件，电容器中的介电陶瓷除外 |
| China-RoHS | www.beckhoff.com/china-rohs-io |
| CA Prop65 | www.beckhoff.com/prop65 |
| 免责声明 | 据我们所知及确信，此声明及上述信息是准确无误的，且该声明及信息均依据我们从供应商处收到的资料得出。这些信息与当前技术标准以及供应商的技术文件一致。Beckhoff Automation 未通过分析测试对这些物质是否不存在进行验证。向客户提供本文件时，其中所含任何信息均受主客户协议中载明的条款与条件。我们的一般条款和条件同样适用。 |
