更多运动控制附件

可一站式购齐:从制动电阻到 TwinSAFE 驱动器选项卡

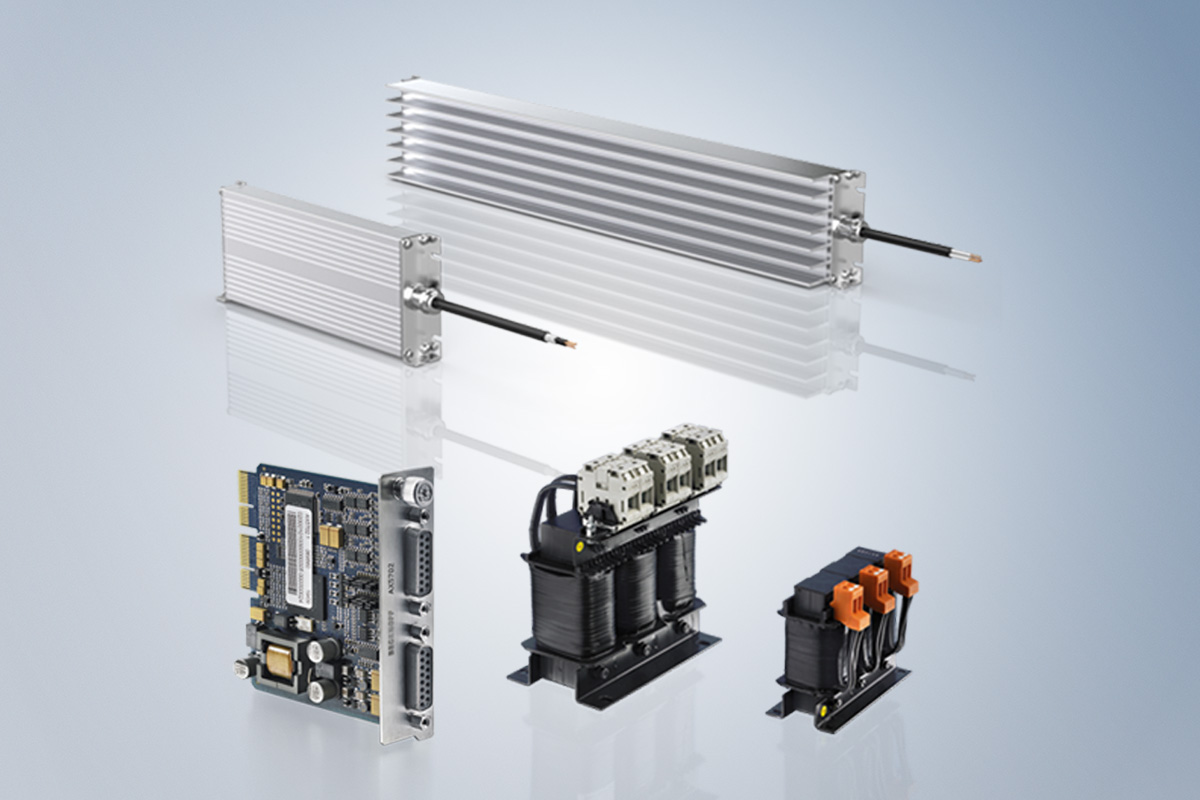

适用于打造整洁有序且便于维护与扩展的控制柜的配套附件。
适用于打造整洁有序且便于维护与扩展的控制柜的配套附件。

作为一站式系统组件供应商,倍福可以提供全面的附件产品,以确保所有功能平稳运行,方便用户操作。除了电源、制动能能量理以及连接技术组件(预装电缆、按米出售的电缆和现场装配用连接器)外,我们还提供一系列配套产品,用于构建完整的驱动解决方案:

  • 适用于超长电缆应用的电机电抗器
  • 用于大型伺服驱动器(AX5160 及以上型号)与紧凑型驱动产品实现 EMC 合规连接的防护罩与屏蔽支架
  • AX-Bridge 快速连接系统,用于方便、无差错地安装 AX5000 直流母线网络
  • 编码器选项卡,用于扩展 AX5000 支持的反馈系统
  • TwinSAFE 驱动选项卡,用于实现各种安全功能
  • 用于我们的步进电机的弹性联轴器
  • 磁性编码器系统,用作直线电机应用的简易反馈系统

适用于各种应用场景的安全接口

智能能量回收技术助力提高能源利用效率

AX8820 通用型能量再生模块用于将再生电能回馈到电网中。它可与 AX8000 多轴伺服系统、AX5000 数字式紧凑型伺服驱动器以及第三方设备配合使用。电能以正弦波形式再生,避免了电能以方波形式再生时经常会出现的电网畸变。为高效实现电能管理,再生电能最初储存在直流母线中。它仅在所连接的设备达到过压阈值前才开始向电网馈电。多个能量再生模块可以并行运行,提高再生功率,可以根据设备需求优化调整再生功率。在进行能量回收时无需 EtherCAT 通信。EtherCAT 仅用于参数设置 — 例如,调整所连接设备的电压电平。还可以利用 EtherCAT 扩展诊断功能分析当前的能量回收情况。在线数据可用于记录设备处理过程中的时间控制。这样,操作人员就能够分析是否可以通过交错执行设备流程来提高设备效率。

制动电阻

电机制动时,动能被转换为电能,通过直流母线进入直流链路电容器。对于不同的驱动系统,可以使用直接安装在驱动器或电源模块中的电容器存储这些能量,以便将这些能量提供给系统用于新的加速过程。如果系统中电容器的电容不足,就必须限制不断增加的直流链路电压。这通过将直流链路电压应用于制动电阻实现,以便将多余的能量转化为热量,并在此过程中安全地限制电压。可以选择在我们的电源模块中安装一个集成式制动电阻。如果这还不够,可以将 AX2090-BWxx 外部制动电阻连接到系统中。Motion Designer 可以计算出一个由多个驱动器构成的驱动系统的制动功率,并能够确定内置电容和制动功率是否足以满足应用。必要时,可以使用 Motion Designer 设计出一个合适的制动电阻。

适合控制柜安装的制动电阻

  • 适用于 AX5000 的 AX2090-BW50-xxxx
  • 适用于 AX8000 的 AX2090-BW80-xxxx

IP65 制动电阻

  • 适用于所有系统的 AX2090-BW65-xxxx

通过滤波器和电抗器提升电能质量

倍福伺服驱动器已集成电源滤波器和电抗器,可以满足工业环境中的相关标准要求。它们已经根据 EN 61800-3 标准类别 C3 进行测试并获得认证。如果对电能质量有更高要求,可以通过加装上游电源滤波器和电源电抗器来实现。

电源滤波器可以减少驱动系统产生的干扰电压。根据滤波器的质量,可达到 C2 或 C1 类标准。必须始终考虑连接到驱动系统的电机电缆总长度。

  • 适用于 AX5000 的 AX2090-NF5x-xxxx
  • 适用于 AX8000 的 AX2090-NF8x-xxxx

电源电抗器可以抑制电压和电流峰值,并降低或消除电力谐波。

  • 适用于 AX5000 的 AX2090-ND5x-xxxx
  • 适用于 AX8000 的 AX2090-ND8x-xxxx
