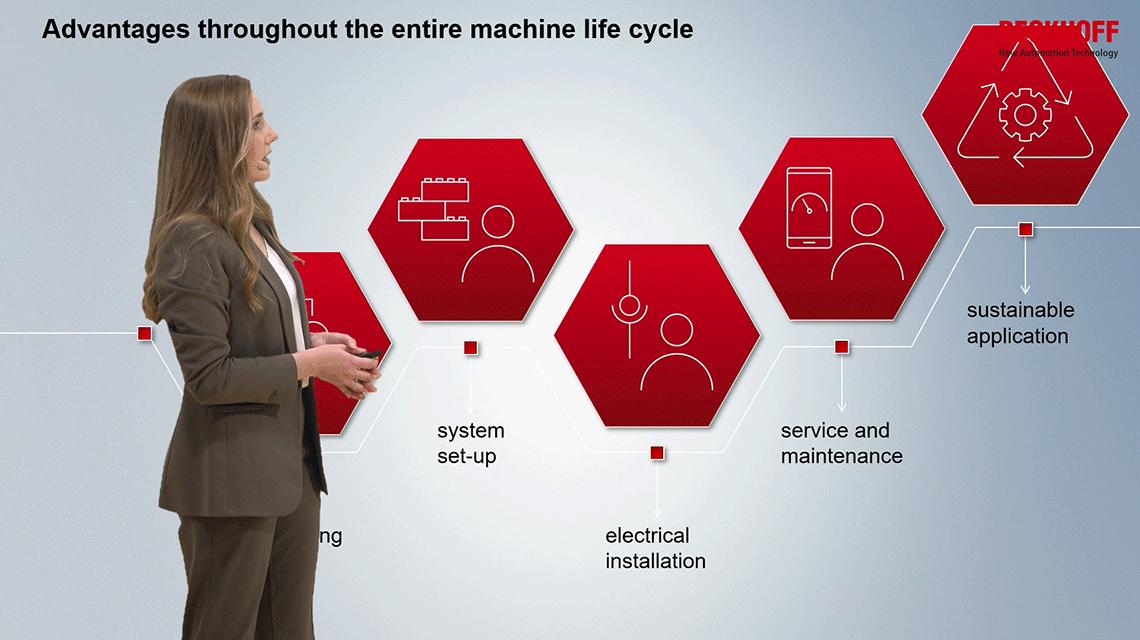

MX-System 在设备全生命周期内都能带来优势
MX-System 可在设备整个生命周期内带来优势:显著减少从设备的最初规划设计到批量生产等各个阶段的工作。缩减了线缆长度以及生产区域所需的空间,同时提高了设备的可利用率。
MX-System 可为以下四个阶段带来明显优势:

工程设计阶段
统一的产品组合意味着机器和系统的电气设备可以按照模块化原则进行设计。由于实现这些要求所需的部件比传统的控制柜设计要少得多,整个 MX-System 更加紧凑。分布式控制方案变得可行。方案符合 UL、CSA 和 IEC 标准,同时将安全、诊断和电子熔断等功能直接集成到功能模块中。


设备上的电气安装
紧凑的 MX-System 可以直接安装在设备中,从而减少了设备所需的控件,同时缩减了现场所需的电缆长度。通过 ECP/ENP 电缆和连接器,所有电流都是通过快速即插即用方式安装,从而避免了错误。电气安装工作可以由机械工程师作在机械安装的一并进行,无需专业的电气工程师。电气组件所需空间以及电缆长度大幅减少。

服务、维修和保养
完全集成、非侵入式的 EtherCAT 组件可以随时进行全面的系统诊断。非电气人员在不打开控制柜的情况下就可以完成该工作。简化模块、电缆或设备的故障定位。模块化系统和简单的即插即用原则使得非专业人员也可以在运行过程中快速替换失效模块。这为最终用户以及设备操作人员而言带来了巨大的时间优势。
MX-System 比较
控制柜 | MX-System | |
---|---|---|
外形尺寸 | 800 mm × 1600 mm × 400 mm | 800 mm × 240 mm × 230 mm |
重量 | 110 kg | 36 kg |
组件 | 146 | 15 |
电气图纸 | 100 页 | 25 页 |
人工成本 | 5 名电气人员 | 1 名非专业人员 |
装配和测试时间 | 28 小时 | 1 小时 |
所需工具 | 17 | 1 |
所需散热性能 | 470 W | – |
EtherCAT 集成 | 50% | 100% |
