2022年1月31日

一栋会“思考”的大楼

四家公司强强联手,打造引领潮流的办公大楼

Internorm 是欧洲最大的门窗制造商,也是欧洲最具创新力的公司之一。因此,在其位于奥地利特劳恩的总部大楼进行装修并扩建时,管理董事会成员兼合伙人 Anette Klinger 毫无意外地决定设计一套创新的楼宇自动化解决方案。它由 ABM Systems、Beckhoff、U::Lux GmbH 和 R. Hofler GmbH 四家公司联手完成。

闷热的办公室和手动控制已经成为历史

员工需要打开窗户并且使用便携式风扇以获取新鲜空气 — 其结果是,某个员工想要在没有阳光的情况下使用电脑,但她的同事为了能看清打印稿件,又不得不打开灯— 这样的日子已经成为过去。当您走进新大楼或者已改造好的旧办公楼的楼层时,您会发现一切都大变样:采用开放式格局的办公区域,完全笼罩在阳光下,一眼就可以看清整个办公室的全貌,大部分区域都用玻璃板隔开。有两名同事正在讨论一个新的项目,他们甚至没有留意,百叶窗智能遮阳,即使没有人工光源,房间仍然非常明亮。根据日光对百叶帘进行控制,确保实现有效和节能的制冷,且室内温度恒定保持在 23 摄氏度(73.4 华氏度)。

员工还在继续讨论他们的项目,访客进入 Internorm 总部大楼一层的大堂:为了表示欢迎,将他们的名字通过 LED 投射在墙壁上。系统也能够在大堂墙壁上投射各种灯光模式或视频。Anette Klinger 在二楼会议室欢迎访客,只需轻轻按一下控制面板上的按钮,数据即可被发送到一台隐藏的嵌入式控制器中,以处理所有房间的传感器和执行器信号:百叶窗调整到使房间变暗,灯光被调暗,屏幕下降,一台 LED 投影机被开启,然后开始演示。

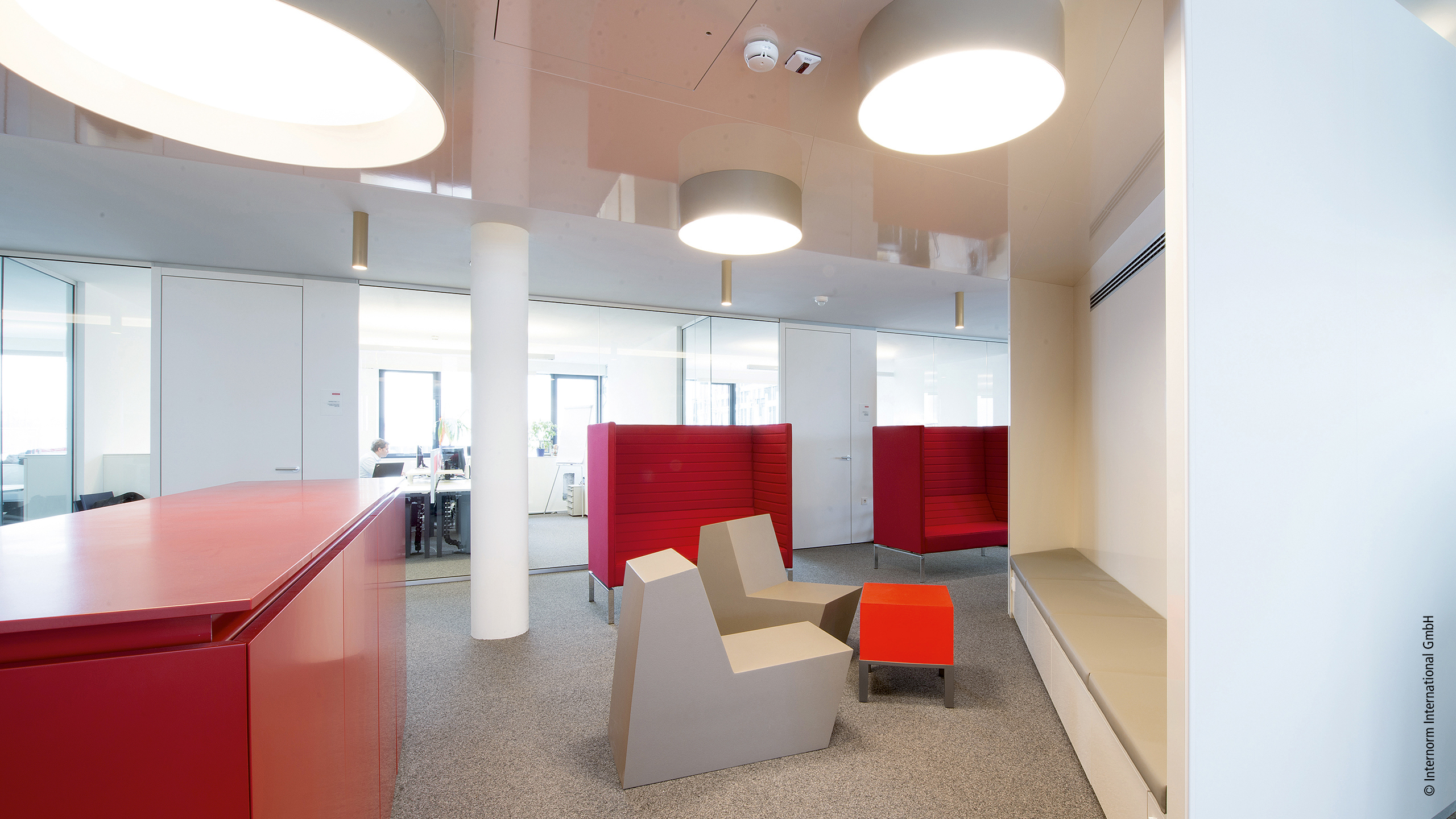

开放的中央办公区为人们聚在一起进行交流沟通提供了空间,为团队创新提供了支持。
开放的中央办公区为人们聚在一起进行交流沟通提供了空间,为团队创新提供了支持。

该公司 70 、80 年代建造的旧办公楼也需要翻新改造,当然不会中断正常运营,并与新建的四层高的大楼衔接,新建区域和改造区域似乎已经达到未来要求。“这确实是一个质的飞跃。”在项目期间能够将自己的网络知识应用到实际项目中的 Anette Klinger 说道。“所有窗户、门、幕墙和窗帘技术都来自 Internorm 或其在 IFN 控股中的子公司。”这些最先进的解决方案的例子包括:最新一代 Internorm 隔热窗系统有三层玻璃、太阳能+涂层和集成有热交换机、纯玻璃元件和 XL 尺寸玻璃移门的 I-tec 通风系统。

引领潮流的控制技术

但是,如果你不能轻松和方便操作,使用这一技术有什么好处呢?这就是为什么 Anette Klinger 要寻找一款控制面板的原因,“外观很好看,同时具有很好的操作性。”她讲述道。“用户界面让工程师和非技术人员都很高兴,因为它的操作非常直观。”最后,Internorm 在 ABM Systems 公司中找到了它想要的东西。ABM Systems 公司更喜欢由 U::Lux GmbH 公司开发的创新控制面板,因为它能够显示所有的楼宇技术组件,如照明、遮阳、采暖等,以及它们的状态反馈。而这一切都是建立在行业标准的基础上。“这是未来的技术。”Gerald Weixlbaum说道。

一张图片胜过一千多本指导手册

你如何从实际出发来开发未来的技术?“当我的一个同事计划建造自己的新房子时,我们突然就有了这个想法。”U::Lux GmbH 公司总经理 Klaus Haber 说道。“我们研究了市场上的控制面板,但都没有找到能够满足我们需求的面板。这就是为什么我们决定开发我们自己的控制面板。在决定这将需要一个图形化屏幕后,我们看到了总线系统。”在萨尔茨堡能源展(Power Days)上,Haber 与Beckhoff建立了联系。“当时我们还不知道Beckhoff能够提供如此多种类的总线端子模块,这也是楼宇自动化系统所需要的。这就是我们与领先的控制系统制造商合作的由来。”

IFN/Internorm总经理Anette Klinger 和林茨 ISA STEIN Studio fürKunst und Architektur的 Isa Stein(从左至右)。
IFN/Internorm总经理Anette Klinger 和林茨 ISA STEIN Studio fürKunst und Architektur的 Isa Stein(从左至右)。

一个可以建立信任感的品牌

Beckhoff品牌的美誉度是Internorm最终决定安装这种新产品的重要原因。“由这样的大公司为我们提供支持对我们来说非常重要。”Internorm公司厂务经理 Mario Winter 解释说道。“我们是通过我们用来对门窗生产线进行自动化改造的系统才对Beckhoff有所了解的,我们知道他们是一个非常可靠的合作伙伴。因此,我们相信他们的楼宇自动化解决方案也同样很可靠。如果系统一直由一个不知名的公司提供支持,Internorm 未必会选择它。”Winter 说道。“但这并不是代表我们不喜欢他们的产品。”Anette Klinger 补充说道。相反:“该面板真的很出色。当功能性和外观相结合,您得到的就是完美的结果。但是,当您拥有这么大一个项目时,成本方面的因素也很重要。我们希望这个解决方案可以使用至少 20 年,这就是为什么我们需要一个可以长期依靠的合作伙伴。”在设备方面,Internorm 总裁补充道,我们所需要的是能够稳定工作多年的系统,尽管它到时可能已经不再是最先进的。

令人印象深刻的功能

“控制面板的功能也让我们深为信服,给我留下印象最深的就是您可以编写各个子菜单。”Mario Winter 说道。他对设备的多功能性、操作性、系统的开放性以及调整菜单控件的功能都很赞赏。“其中一个最大的好处是,您可以为每个用户创建房间配置文件。”厂务经理说道。

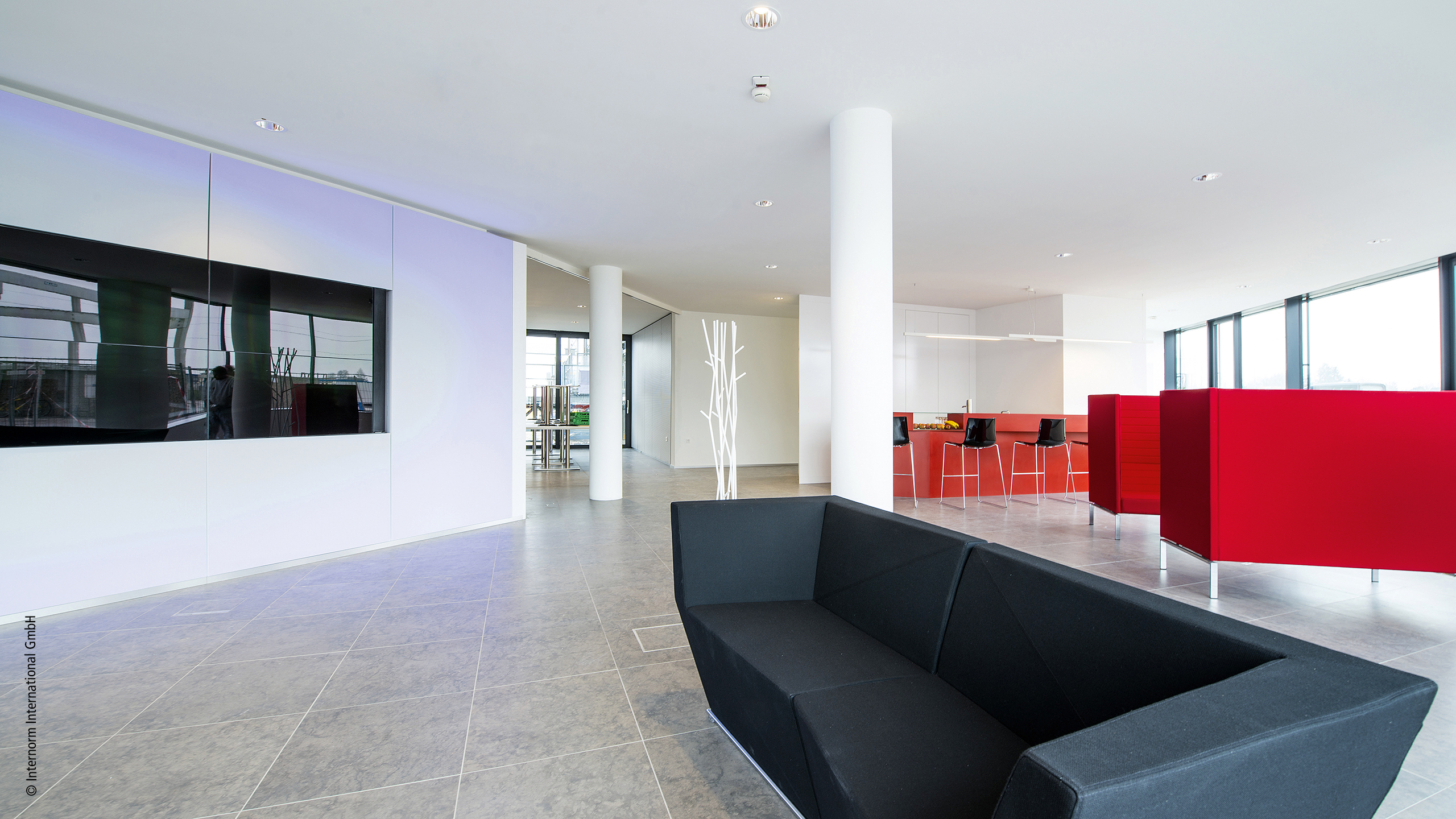

新食堂二十四小时营业。
新食堂二十四小时营业。

TwinCAT模块使得编程工作更加轻松

所有房间功能都可以完全自动化实现。可以轻松地将 u::Lux 面板集成到控制器中,因为它有各种通信模式。这些模块包括 u::Lux 控制协议(UCP),它在一个单一的包中发送所有数据,或 u::Lux 消息协议(UMP),它为每个操作发送或接收短消息。Beckhoff公司的TwinCAT自动化软件为控制器提供了基础,并使用 u::Lux 面板处理数据通信。“目前使用了两个TwinCAT PLC 软件库。”Klaus Haber 解释道。他们提供用于控制 u::Lux 组件的功能块,且 u::Lux Config可以通过产品属性设置,以生成通信点位列表。随后便可以轻松被集成到 TwinCAT 编程环境中。

一个系统,多种可能

在特劳恩工作的 600 多名 Internorm 员工对新大楼非常欣赏,但仍有些员工还没有习惯现代楼宇控制。“系统并不是一成不变的,避免不了调整,这可能会让一些人觉得不适应,例如当窗帘突然上升时,尽管太阳已经出来了,但风却没有进入办公室。”Anette Klinger 解释说道。照明和温度控制方面也需要进行一些调整。“因此,我们与 ABM Systems 公司保持经常性的密切沟通,以便让整个系统完全满足用户需求。”厂务经理 Mario Winter 解释说道。“解决方案也不是一成不变或刚性的,而是会随着人们的个性化需求调整。”ABM Systems 公司的 Gerald Weixlbaum说道。例如,它也提供了将内部通信设备、音频和视频以及报警系统集成到楼宇自动化控制系统的选项。“所有这些功能都为设备管理带来巨大好处,同时也为员工提供了保护。”Mario Winter 如是说。

共同的目标:完美

Internorm、建筑设计师和工程实施公司之间的合作也非常灵活。“整个项目的实施工作堪称完美。”Gerald Weixlbaum 如此说道。建筑师的想法是将现场 2000 多个数据点汇总在同一个控制柜中。负责所有的供暖和控制系统的 R. Hofler in Linz 公司的 Christian Puhringer 相信项目的成功执行是多方良好合作的结果:“我们作为一个总承包商可以从自己的办公室远程控制整个系统,而 ABM 和 Beckhoff 也可以访问它。这是一个重要的优点。”
