2021年7月7日

基于 PC 的控制技术让您通过电视尽享欧洲杯盛宴

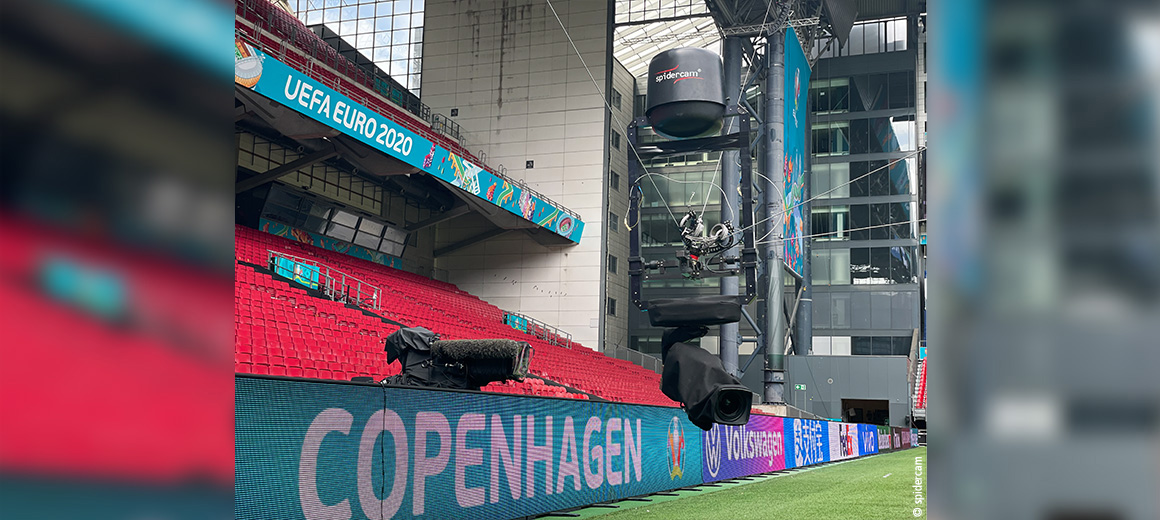

欧洲足球锦标赛的鸟瞰图由 spidercam 摄像系统拍摄

欧洲足球锦标赛于今年 6 月 11 日至 7 月 11 日举行,但受到新冠疫情的影响,只有一小部分的球迷可以进入球场现场观看比赛。因此赛事的电视转播比以往任何时候都更加重要。幸运的是,spidercam 公司让我们能够欣赏到来自 11 座球场壮观的比赛场面。spidercam 公司位于奥地利的法伊施特里茨镇,他们采用倍福基于 PC 的控制技术控制和驱动其电缆悬吊式摄像机器人。

spidercam® 是由其同名公司研发的一款摄像机器人,可在空间的任一方向上自由移动,就像一个远程遥控飞行器。为了让电视观众能够身临其境体验欧洲杯,摄像机器人在拍摄时必须能够快速移动,既可以贴近地面拍摄,也可以在极高的高度拍摄,达到传统摄像机无法达到的拍摄角度。

摄像机器人移动速度高达 32 公里/小时

这种不可思议的拍摄角度是通过一个电缆绞盘系统实现的,该系统安装在看台顶棚的 4 根桅杆或体育馆的其它固定位置上,以便让摄像机器人移动到任何理想的位置。系统由电缆绞盘驱动,它可以调整电缆的长度,使其能够快速、灵活地移动。在实际应用中,移动速度甚至可以达到 9 米/秒(32 公里/小时)。

采用光纤电缆传输图像数据

塑料制成的特制电缆中织入了光纤电缆,可以传输图像数据(4K 超高清分辨率)到地面,不会损失画面质量。电缆中最大垂度为 10°,这就意味着只能承受摄像机头或者移动摄像车的重量;无预应力支承电缆。摄像机器人操作员所追求的笔直的飞行路线由四个电机驱动的电缆绞盘同时收放电缆形成。

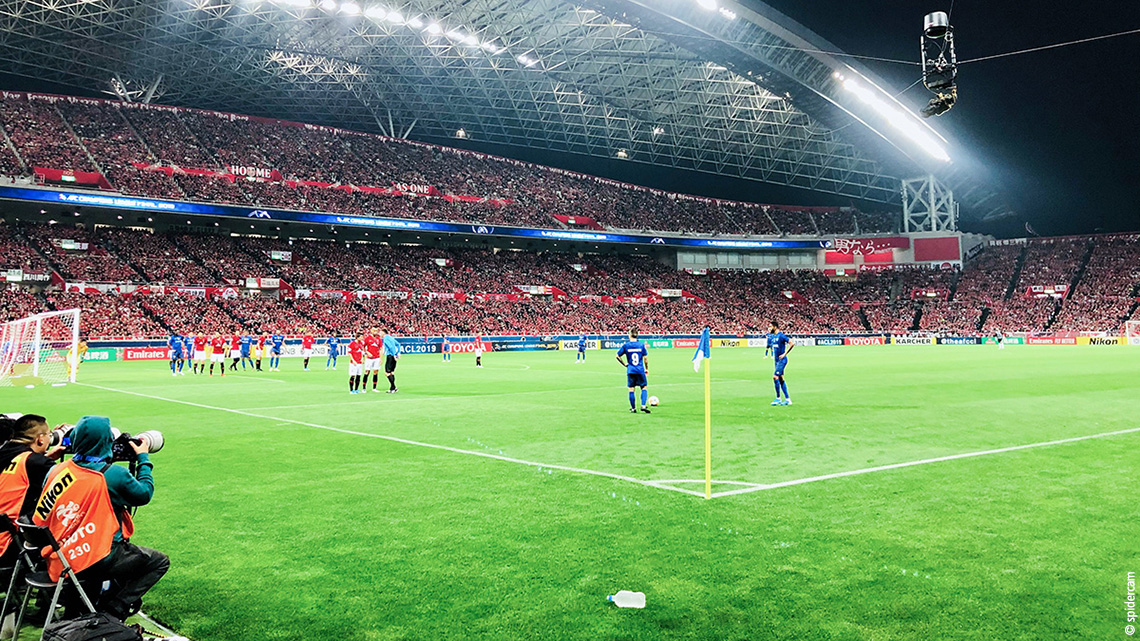

奥地利人正通过 spidercam® 在世界各地留下他们的足迹,正如在这里看到的亚足联冠军联赛(亚冠联赛)。©spidercam
奥地利人正通过 spidercam® 在世界各地留下他们的足迹,正如在这里看到的亚足联冠军联赛(亚冠联赛)。©spidercam

TwinSAFE 端子模块助力确保出色的安全性能

电缆绞盘由带有 EtherCAT 接口的倍福 AX5000 伺服驱动器和 AM8000 同步伺服电机驱动。每个绞盘操作工位都配有一台安装有 TwinCAT 软件的倍福嵌入式控制器,它通过网络变量与中央控制单元通信。由于“飞行摄像机”经常会从观众、制作人员、演员或运动员的头顶飞过,因此必须始终将安全放在首位。它集成了 TwinSAFE 端子模块,可以很好地确保系统的安全性,尤其是在调试与手动控制等关键时刻。“我们在设备中配备倍福技术已经有 15 年了,对于与倍福的合作十分满意。”spidercam 公司运营经理 Georg Peters 说道。这家奥地利公司始终信赖倍福的最新产品和技术。

spidercam® 的操作仅需三人

尽管技术复杂,spidercam® 使用起来却很简单,只需三个人就可以操作摄像系统。其中一人通过操纵杆控制 spiderCam® 的飞行,另一人则操作摄像机本身。第三个人是一个技术人员,他需要在现场持续关注系统参数。在线显示可以随时提供摄像机器人当前精确的位置信息。

11 个体育场馆,11 台摄像机器人

为了纪念欧洲杯成立 60 周年,本届欧洲杯是一项泛欧赛事,打破了传统的一国或者多国联合主办的模式,在 11 个国家/地区的 11 个城市举行比赛,其中包括塞维利亚、圣彼得堡、格拉斯哥以及巴库。这 11 座球场全部都采用了 spidercam 摄像系统。

在奥运会上也有精彩表现

spidercam® 电缆悬吊式摄像机器人在澳大利亚(网球)、法国(网球)、英国(板球、足球)、克罗地亚(电视新闻)、墨西哥(足球)、巴基斯坦(板球)、印度(板球)、韩国(Mnet 亚洲音乐大奖)和美国(网球)等现场拍摄了无数令人叹为观止的精彩镜头,奥地利人也因此在世界各地留下了他们的足迹。但 spidercam® 系统不仅仅只用于电视领域:据了解,已有多所大学使用这个电缆悬吊式机器人系统进行植物研究。另一个系统穿梭于德国的一所游乐园中,在游客排队等候时为他们提供娱乐。spidercam 公司还将为东京夏季奥运会(2021 年 7 月 23 日至 8 月 8 日)提供 10 台电缆悬吊式摄像机器人。
