伍伦贡大学马来西亚伯乐学府采用基于 PC 的控制系统实现楼宇自动化

伍伦贡大学马来西亚伯乐学府采用基于 PC 的控制系统实现楼宇自动化

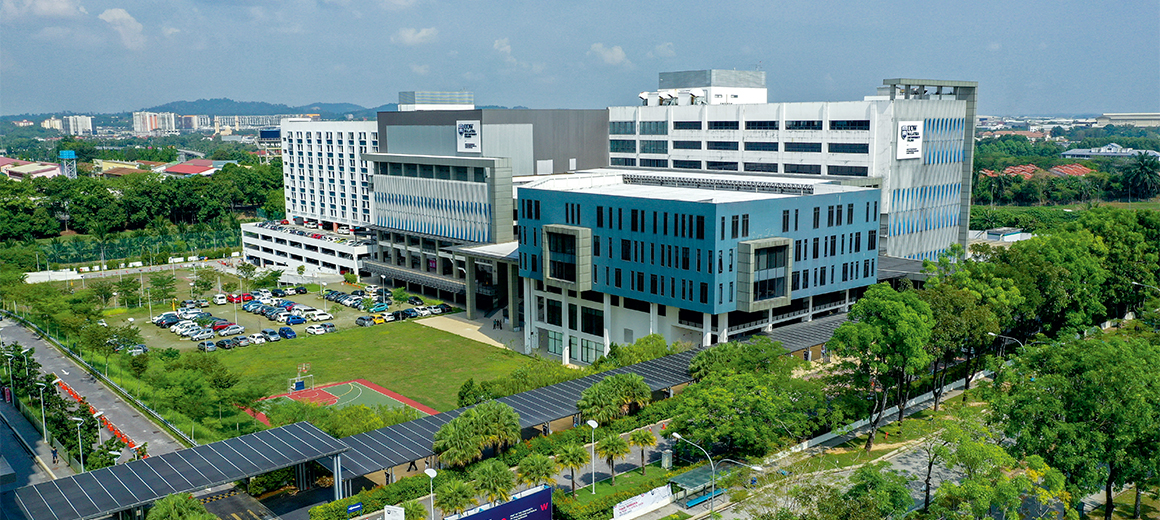

伍伦贡马来西亚伯乐学府(UOW Malaysia KDU)是澳大利亚伍伦贡大学校区之一,校园占地面积 18000 平方米,拥有宽敞舒适的宿舍,可容纳 612 名学生。在大学建筑群的建造期间,其中一项要求是拥有一套强大的建筑管理系统,旨在尽可能提高建筑的能效。该校区连续两次被评为“绿色”建筑群,这也证明了他们已经通过倍福基于 PC 的控制系统成功实现了这一目标。

对于位于雪兰莪州首府莎阿南市的伍伦贡马来西亚伯乐学府来说,由于所采用的倍福 CX5010 嵌入式控制器将网络控制和 DDC 功能整合在同一个硬件组件中,建筑设计师能够成功地将楼宇系统(BMS)的复杂性从很多个常见的网络层减少到只有两层,满足了客户对降低初期项目成本的要求,而这是教育机构在初创阶段的一个普遍要求。

BMS 通过 Modbus、BACnet 和 Web 服务调度提供控制和监测接口,后者能够根据需要对暖通空调系统进行监测、编程和规划。教室和大讲堂的照明和空调根据其使用时间表开启和关闭,这样可以显著降低能耗。选择倍福基于 PC 的控制系统的另一个原因是,该系统具有良好的开放性和很高的灵活性,能够轻松与第三方系统(如冷机和冷却塔)以及照明控制和电能表交互,而且控制系统的性价比也很高。

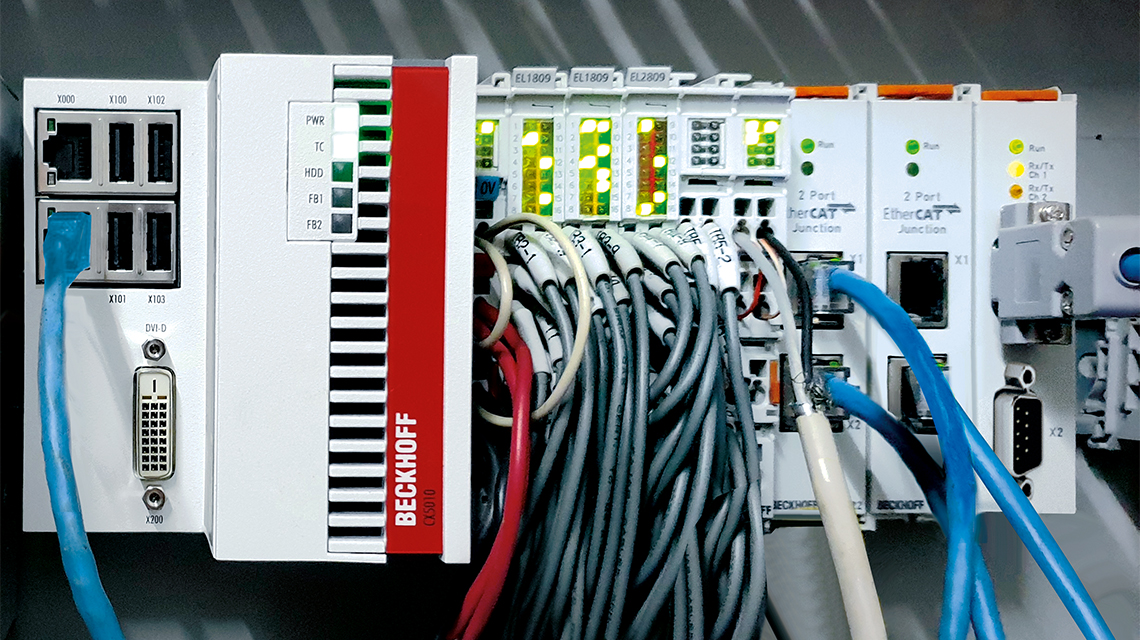

布署在教室和宿舍楼中的众多 CX5010 嵌入式控制器中的一台。
布署在教室和宿舍楼中的众多 CX5010 嵌入式控制器中的一台。

一套控制系统即可满足所有需求

楼宇自动化系统由系统集成商 Enthu Technology 负责实施,用于监测暖通空调(HVAC)系统以及照明、泵和电机。伍伦贡马来西亚伯乐学府因此能够监测整个校园的能源使用情况。这套系统还在 2014 年为该大学赢得了绿色建筑指数(GBI)银奖。Enthu Technology 技术总监 Jeff Wong 描述了基于 PC 的控制技术的为他们带来的好处:“我们需要整合大量不同供应商、产品以及传感器和设备的通信协议。为了获得 GBI 认证,我们还需要不断采集和分析系统数据,倍福系统让这一切成为了可能。”

Jeff Wong 进一步解释说,系统的直接配置和集成不但节省了技术实施的时间和成本,而且还为未来几年的持续扩展提供了高可扩展性,以及高效率和高可靠性。 #

由于系统支持各种现场总线信号和协议,Enthu Technology 无需担心如何将多种不同的信号集成到倍福系统中。TwinCAT 自动化软件也可开放用于整合 Scada 系统,以便进行网络监控和规划。此外,它也可以轻松集成任何 Scada 软件,帮助 Enthu Technology 最大限度地缩短开发时间。TwinCAT 还为大多数所需的 BMS 应用提供完整的软件库。例如,由于 TwinCAT 提供了所有必要的功能和接口,可以在本地或通过互联网运行能源管理系统。

结构紧凑、性能强大的控制技术

整个校园以及宿舍内总共分布了 8 台 CX5010 嵌入式控制器,它们被用作上位控制器,此外还有约 3000 个 I/O 分布在楼层和各个区域,通过以太网连接。考虑到复杂程度过高,Enthu Technology 选择了倍福基于 PC 的控制系统,因为它是唯一能够减少硬件需求的系统,并且只需两层应用架构就能实现 BMS 方案。

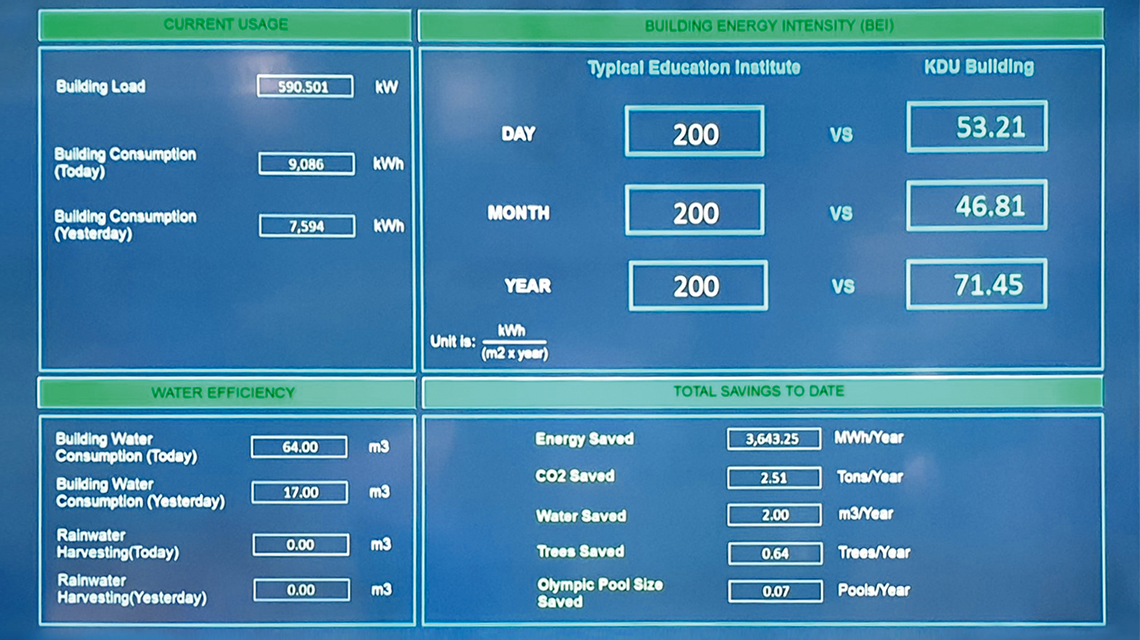

用于显示能源参数的操作台界面。
用于显示能源参数的操作台界面。

除此之外,12 毫米宽的 EtherCAT 端子模块的紧凑型设计大大减少了控制柜中的空间需求,这对拥有 3000 个 I/O 的系统来说具有重要意义。Enthu Technology 表示,通过将 EtherCAT 用作 I/O 端子模块的系统总线,倍福系统极短的响应时间也为设计带来了很多便利,并且不会产生任何额外成本。CX5010 嵌入式控制器还集成一个 BACnet 通信端口,可以很好地满足项目要求。Enthu Technology 认为,倍福系统支持各种 BACnet 对象,因此只有基于 PC 的控制系统才能实现项目目标。

再获一项绿色建筑奖

2020 年 7 月,马来西亚可持续能源发展局(SEDA)— 根据 2011 年可持续能源发展局法案成立的法定机构 — 对伍伦贡马来西亚伯乐学府的建筑节能方案进行了评估,颁发了绿色通道运营认证(Greenpass Operation Award Certificate),该大学也因此成为马来西亚第一家获得绿色建筑证书颁发的的教育机构。

这所大学现在可以夸耀自己是“绿色”足迹为 16.3%(当地政府要求为 10%)的经过认证的校园。这座无烟校园拥有自然通风的庭院和走廊,配备了高效的中央冷水空调系统、具有调度功能的先进建筑管理系统、节能照明、需求控制的通风以及雨水收集系统。

“这套系统真的非常棒,它不仅提高了我们的节能效果,还为我们提供了关于我们所节约能源的所有详细信息。”伍伦贡马来西亚伯乐学府的设施、维护和安全部门高级经理 Jagjeet Singh 说道。“我原本以为很难从 BMS 中获得这样的数据,但让我感到非常惊喜的是,这些数据很容易读取,我们也可以很轻松地按月向管理层展示。”在这家教育集团工作已经超过 14 年的 Jagjeet Singh 补充说道,除了能够提高能源效率之外,这套系统还有助于跟踪很多其它类型的数据。
